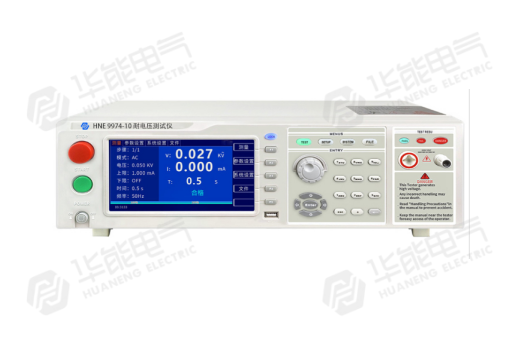

HNE9974 系列是武汉华能阳光电气有限公司生产的**程控自动安全测试仪（Programmable Auto Safety Tester）**，符合 GB4793.1-2007 / IEC61010-1:2001 安全标准。该机集**交流耐压（AC）、直流耐压（DC）、绝缘电阻（IR）**三种测试功能于一体，采用 DDS + 功放技术输出正弦波高压，7 寸 TFT 液晶屏显示，支持最多 20 步编程连续测试，标配 RS232/USB/PLC 接口并可扩展 RS485/LAN，适用于变压器、电机、电缆、开关柜及电子元器件等设备的绝缘耐压与安全性能试验。
HNE9974 系列程控自动安全测试仪（Programmable Auto Safety Tester），符合 GB4793.1-2007 / IEC61010-1:2001 安全标准。该机集交流耐压（AC）、直流耐压（DC）、绝缘电阻（IR）三种测试功能于一体，采用 DDS + 功放技术输出正弦波高压，7 寸 TFT 液晶屏显示，支持最多 20 步编程连续测试，标配 RS232/USB/PLC 接口并可扩展 RS485/LAN，适用于变压器、电机、电缆、开关柜及电子元器件等设备的绝缘耐压与安全性能试验。
| 项目 | 参数 |
|---|---|
| AC 输出电压范围 | 0.10～10.00kV |
| AC 最大输出功率 | 200VA（10.0kV / 20mA） |
| AC 最大额定电流 | 20mA |
| DC 输出电压范围 | 0.10～10.00kV |
| DC 最大输出功率 | 100VA（10.0kV / 10mA） |
| DC 最大额定电流 | 10mA |
| 输出波形 | 正弦波 DDS + 功放 |
| 电压表量程 | DC 0.10～10.00kV / AC 0.10～10.00kV |
| 电压表精度 | ±（1.5%+5 个字） |
| 设定误差 | ±（1.5%+5 个字） |
| 电流表量程 | AC 0～20mA / DC 0～10mA |
| 电流表精度 | ±（1.5%+5 个字） |
| 计时器范围 | 0.0～999.9S（OFF = 连续） |
| 计时分辨率 | 0.1S |
| 测试时间 | 0.0S～999S（OFF = 连续测试） |
| 电弧侦测 | 0～20mA |
| 输出频率 | 50Hz / 60Hz |
| 工作温度 | 0～40℃ ≤75%RH |
| 电源要求 | 110/220V ±10%，50/60Hz ±3Hz |
| 接口 | 标配 RS232、USB、PLC；选配 RS485 |
| 屏幕 | 7 寸 TFT 液晶屏 |
| 外形体积（D×H×W） | 570mm×155mm×440mm |
| 重量 | 26.9kg |
| 随机附件 | 电源线、RS232 通讯电缆、RS232 转 USB 线、防逆流测试盒、USB 转方口连接线、高压棒 8N+、高压测试线 26003A |
| 选配件 | 00031 USB 转 RS485 串口线、00070 RS232/485 转 LAN 网口 |
1. 一机三用：AC 交流耐压、DC 直流耐压、IR 绝缘电阻三种测试模式自由切换，单机覆盖大部分安全测试需求；AC/DC 分体型号可单独选型。
2. 多步骤编程测试：最多可建 20 个测试步骤，支持新建、删除、前后排序，可存为文件重复调用，适合多项目连续测试。
3. DDS + 功放正弦波输出：波形纯净稳定，输出频率 50/60Hz 可切换。
4. 电弧侦测功能（ARC）：高速采样电流突变脉冲（μs～ms 级），可捕捉线圈类元件局部放电闪络，滤除正常漏电流只处理异常脉冲。
5.地线电流检测（GFI）防触电保护：地线电流大于 0.45mA 即判触电，0.3 秒内切断高压输出并报警，防止人员触电伤害。
6. 接触检查功能：以 1kV 高压自动判定测试回路是否与被测件可靠接触（建议 1.5kV 以上电压测试时使用），防止虚接误判。
7. 升降压时间可调：RISE/FALL 时间 0.1～999.9S 可设，步进升降压（ΔV=V/(10×S)），避免电压突变对敏感被测件造成损伤。
8. DC 升压判定（RAMP）：可开关电压上升阶段的电流上限判定，兼顾大分布电容充电电流场景，减少误判与元件过流损坏。
9. 三重电流保护：电流下限（LOW，断线检测）、电流上限（HIGH）、电流极限（SHORT，不可屏蔽）三级判定，短路保护灵敏度 HIGH/LOW 可调。
10. 7 寸 TFT 液晶屏：中 / 英文双语界面，数字键盘 + 旋转编码电位器操作，实时显示测量值、设定参数与步骤状态。
11. 面板锁定功能（LOCK）：一键锁定除 START/STOP 外的所有按键，防止生产现场误操作。
12. 文件管理：内部存储 + U 盘导入导出测试文件，USB DEVICE 口可将仪器映射为电脑 U 盘，方便参数备份与批量复制。
13. 远程控制与自动化：HANDLER 接口（START/STOP 输入、TEST/PASS/FAIL 输出、内置约 24V/0.5A 电源，可驱动指示灯、光电开关、小功率电磁阀）、SIGNAL 接口多机联机互锁（INTLOCK）、PLC 接口，适合产线自动化。
14. 多种通讯方式：标配 RS232、USB，选配 RS485、LAN（RS232/485 转 LAN 网口），支持 SCPI 指令集与寄存器协议，波特率 9600/19200/38400/115200 可选，便于电脑联机与 MES 系统对接。
15. 多重安全设计：I 类安全仪器、保护接地端子、INTERLOCK 功能互锁、DANGER 高压指示灯、故障自动切断高压，整机符合 GB4793.1/IEC61010-1 标准。
