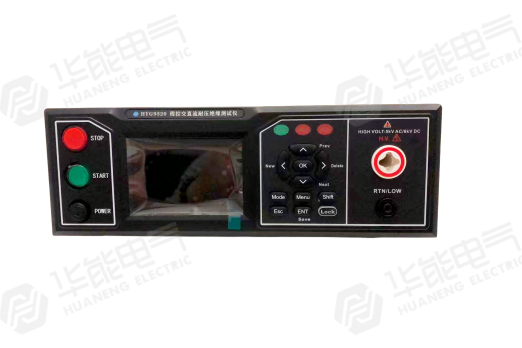

采用 MCU + DDS 信号源 + AB 类线性功放的程控高压输出方案，集交流耐电压、直流耐电压、绝缘电阻三大测试功能于一体，配 3.5 寸 TFT 液晶显示屏，支持多步骤、多文件测试方案编辑，并可通过 RS232 / RS485 / LAN / USB / HANDLER 接口组建自动化测试系统，广泛用于电子元器件、电器产品的安规耐压与绝缘性能检测。
| 项目 | 参数 |
|---|---|
| 交流耐压 | |
| 电压范围 | 0.050kV ~ 5.000kV |
| 电压精度 | ±(2%+5V)，分辨率 1V |
| 最大输出功率 | 100VA（5.000kV/20mA） |
| 最大额定电流 | 20mA（下限电流 0~20mA，0 = 不判断下限） |
| 输出波形 | 正弦波，失真度 ≤5%（空载或纯阻性负载），DDS 线性功放 |
| 时间参数 | 上升 0.1~999.9s；测试 0.3~999.9s（OFF = 连续）；下降 0.1~999.9s |
| 直流耐压（RK9320B 无） | |
| 电压范围 | 0.050kV ~ 6.000kV |
| 电压精度 | ±(2%+5V)，分辨率 1V |
| 最大输出功率 | 60W（6.000kV/10mA） |
| 最大额定电流 | 10mA（下限 0~10mA） |
| 纹波系数 | ≤5%（6kV/10mA）；放电时间 ≤200ms |
| 时间参数 | 上升 0.1~999.9s；测试 0.3~999.9s（OFF = 连续）；下降 0.1~999.9s |
| 绝缘测试（RK9320/RK9310） | |
| 输出电压 | 0.050kV ~ 5.000kV，分辨率 1V |
| 电阻上限 / 下限设定 | 上限 (0.2M~100G)Ω；下限 (0.1M~100) GΩ |
| 电阻表精度 | ≥500V：0.10M-1.0GΩ ±5%、1.0-50.0GΩ ±10%、50.0-100.0GΩ ±15%；<500V：0.20M-1.0GΩ ±10%、1.0-10.0GΩ 无精度要求 |
| 一般参数 | |
| 电弧侦测 | 1mA-20mA |
| 输入特性 | 100V~240V，50/60Hz；功耗 <300VA |
| 测试报警 | 蜂鸣器、液晶显示、FAIL 指示灯 |
| 屏幕 | 3.5 寸 TFT 液晶显示屏 |
| 通讯接口 | HANDLER、RS232、RS485、USBDRV（电脑接口）、USBHOST（U 盘接口）、LAN |
| 存储器 | 64M flash，每个文件可存储 50 个测试步骤 |
| 外形体积 | 260×400×100mm（W×D×H） |
| 重量 | 7KG |
| 接触检查 | 可选打开或关闭（建议 >1.5kV 使用） |
1. 三大测试功能一体：交流耐压、直流耐压、绝缘电阻（RK9320/RK9310），一台多能。
2. 程控高压技术：DDS 信号源 + AB 类线性功放，波形失真度 ≤5%，直流采用 600Hz 整流闭环控制，负载调整率小。
3. 多步骤测试方案：64M FLASH 存储，每个文件可编辑 50 个测试步骤，支持新建 / 删除 / 排序 / 存文件，U 盘导入导出。
4. 上升 / 下降时间控制：测试电压可缓慢上升（0.1~999.9s）与逐步下降，符合 UL 及 IEC 耐压测试标准；DC 支持升压判定（RAMP）。
5. 快速强制放电：DC / 绝缘测试完成后自动强制放电，放电时间 ≤200ms，保障安全。
6. 多重安全保护：地线电流检测（外壳回流电流 >0.45mA 即 0.3s 内切断高压，显示 GFI FAIL）、接触检查（1kV 判定待测设备接触）、SIGNAL 互锁（INTLOCK）、HV 高压警示。
7. 电弧侦测（ARC）：针对线圈类元件局部放电侦测，AC/DC 均支持。
8. 完整判定体系：电流下限（LOW FAIL）、电流上限（HI FAIL）、短路 / 极限（SHORT FAIL）、电弧（ARC FAIL）多类不合格判断。
9. 高精度测量：电压精度 ±(2%+5V)、分辨率 1V；电流测量精度 ±2%。
10. 丰富通讯接口：RS232/RS485/LAN/USB/HANDLER，支持 SCPI 与 Modbus-RTU 协议、以太网通讯，便于自动化测试系统集成。
11. 友好人机界面：3.5 寸 TFT 彩屏，中 / 英文语言切换，复合按键（Shift+）操作，LOCK 键盘锁定防误操作。
12. 开机自检：晶振、存储器、CPLD、SPI、键盘、系统、数据初始化等多项自检，保证运行可靠。
