1.本技术方案书规定了变压器综合测试台的设计、制造、检验、试验、技术资料、验收、供货及运输、现场调试、售后服务等各项工作。

　　2.供方所提供产品为性能稳定，检测数据可靠，广泛应用在电容器生产、检测企业并受到用户好评的产品。

　　1. HYG-201A变压器功率分析仪参数如下：

　　1）电压测量：30~700V，精度0.1级

　　2）电流测量：0.1~1A，精度0.1级

　　3）功率测量：U*I,，精度0.5级

　　4）功率因数测量：0.020~1.000，精度0.1级

　　5）频率测量：40~70Hz，精度0.1级

　　2. HYG-200A精密电流互感器参数如下：

　　1）额定工作电压：22kV/√3

　　2）耐压电压：28kV

　　3）容量：1VA

　　4）频率：50/150Hz

　　5）精度：0.05级

　　6）变比： 200、100、50、25、10、5、2.5/1A共7档

　　3.高压精密电压互感器应满足如下指标：

　　1）额定工作电压：20kV√3；

　　2）耐压电压：28kV；

　　3）容量：1VA；

　　4）测量范围0.1kV～22kV；

　　5）精度为0.05级；

　　6）其变比为20kV、10kV、6kV 、3kV、2kV 、1kV 、0.5kV/100V√3共七档。

　　4. HYG-1200kvar/4kV高压电容补偿满足如下指标：

　　1）产品型号：并联电容器 ；

　　2）额定容量：1200kvar，容量偏差应不超过其额定值的0～+5%；

　　3）额定电压：4/√3 kV；

　　4）额定频率：50Hz；

　　5）工频额定电压下，环境温度20℃时测的介质损耗角正切值应小于万分之二，电动投切；

　　6） 绝缘水平：LI75/35。

　　5. HYG-315kVA 0.4/1.6kV,4kV,11kV中间变压器满足如下指标：

　　1）额定容量：315kVA

　　2）额定输入：0.4kV，454A

　　3）额定输出：

　　1.6kV，113A；4kV，45A；11kV，16A

　　直接回路与间接回路自动切换使用。

　　高压电流及电压互感器采用二次切换原理。

　　CT\PT量程自动切换

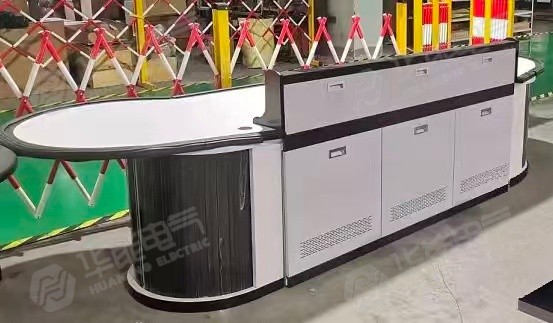

　　变压器综合测试台对整个回路进行全面控制及测量监控。

　　所测数据通过微机进行自动处理,并可根据需要储存\打印。

　　采用微机全自动控制测量系统试验台和手动操作电动控制调压数字显示二个互为备用系统。

　　零位保护，过电流保护，过电压保护。

　　高压泄漏电流显示及保护，采用1：1互感器安全接地。

　　试验变压器采用新型油浸式试验变压器，绝缘性能更强，体积容量大大减少。试验站辅助设施

　　安全报警系统。

　　系统出错报警系统。

　　不锈钢隔离护栏。

　　声光危险警示系统
