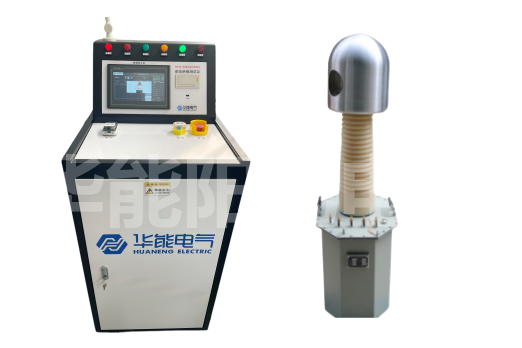

新设备到货，老师傅带一遍就会，但步骤里每一步都有讲究，跳一步就可能出事。下面以 5kVA/50kV 控制箱式工频耐压试验装置为例，把从接线到收工的标准流程走一遍，照着做基本不会出错，新人也能独立上手。

一、试验前准备

1. 安措布置：试品表面擦净干燥，外壳和非被试绕组可靠接地；充油设备静置 110kV 及以下≥24h、220kV 及以上≥48h。现场围遮栏挂'止步高压危险'牌，专人监护，安措不到位不开工，规矩立在前。

2. 设备检查：用 500V 兆欧表测控制箱绝缘不低于 0.5MΩ；核对接地电阻不大于 0.5Ω；调压器旋至零位，零位指示灯亮方可下一步，这是保命前提，谁都不能省，绿灯不亮不动手。

二、正确接线

1. 回路连接：控制箱→试验变压器低压侧→高压侧接试品；分压器并联监测。变压器外壳、控制箱外壳、高压尾 X 端共地网，所有地线牢固无虚接，逐点复查，漏一项都危险，接地线是命根子。

2. 限流与球隙：高压侧串限流电阻 0.5~1Ω/V(100~300mA)；球隙整定 110%~120% 试验电压作过压保护。接线完逐点复查再送电，漏一项都不行，宁可慢不可错，复查两遍不嫌多。

三、参数设置

1. 保护整定：过流继电器整定额定 80%(控制箱)/50%(控制系统)；计时继电器设耐压时间(开关柜 1min、主变套管 1min)。智能型需登录设参数，账号分级管理防误改，整定错全盘错。

2. 升压方式：选快速 20s 逐级、慢速 60s 逐级或极慢速；常规建议升至 75% 额定电压后转 2%/秒 慢升，精密试品用极慢速，避免突加压误击穿，节奏稳才安全，别抢那几分钟。

四、升压试验

1. 合闸升压：零位合闸，工作指示灯亮并声光报警。顺时针缓慢均匀升压，眼睛盯电压电流表，到目标值停升并按计时键，全程专人监护不脱岗，手不离开调压器，异常第一时间回零。

2. 耐压计时：到时声光报警，调压器反方向回零、解除计时。全过程专人监护，异常立即回零断电。记录电压、泄漏电流、现象，数据当场填不补记，事后补容易错，现场记最准。

五、结束与记录

1. 收工断电：回零后断开主电源、拆高压线、最后拆接地线。试品耐压前后均测绝缘电阻，比对无下降方判合格，顺序错了有触电和误判风险，拆线顺序别乱，按规程一步一步来。

2. 数据归档：按 DL/T596 记试验电压、时间、泄漏电流、环境温湿度；合格则归档，异常写清楚处置和复测结果，报告双签，资料保存一个周期，随时能查能溯源，审计来了一翻就有。

六、常见误操作

1. 忘回零：调压器不在零位硬合闸会突加全压，靠零位联锁杜绝。每次合上前先确认零位灯亮，这是保命动作，新手老手都不能省，养成习惯比啥都强，肌肉记忆最可靠。

2. 升压过快：突然加压易误击穿试品、惊吓人员。严格 2%/秒 慢升段，指针大幅摆动马上停。风大或临时电源波动时手调更稳，别抢时间，安全比进度重要，慢就是快。

七、新手易错提醒

1. 拆线顺序：收工先回零、再断主电源、再拆高压线、最后拆地线，顺序反了有触电危险。新人常图快先拔地线，高压侧残压通过人体放电，这条顺序必须刻进肌肉记忆，半点马虎不得。

2. 读数时机：泄漏电流要在耐压末段稳定后读，刚加上电压那几秒偏高不算数。新人一见数值大就慌，其实等十几秒平稳再判，很多虚惊一场，稳住别急，经验是熬出来的。

3. 环境干扰：附近有感应电或雷雨别硬做，强干扰下表针乱抖容易误判。选晴朗无干扰时段，试品邻近带电体要加屏蔽，环境不适就改期，安全规范摆第一，不跟天气较劲。

常见问答

问：充油设备为什么要静置那么久？

答：充油设备运输中进气，绝缘油内气泡未消散就耐压会局部放电击穿。110kV 及以下静置≥24h、220kV 及以上≥48h 让气泡上浮，是 GB50150 的硬性要求。

问：限流电阻怎么选？

答：高压侧额定 100~300mA 取 0.5~1Ω/V、1A 以上取 1Ω/V。水电阻用蒸馏水加硫酸铜配制，管子长度按 150kV/m。阻值不对会失保护或过压。

问：耐压后还要测绝缘吗？

答：要。耐压前后都测绝缘电阻，比对无下降才判合格；若耐压后绝缘明显下降说明试品已受损，不得带病投运，按 DL/T596 处置。
