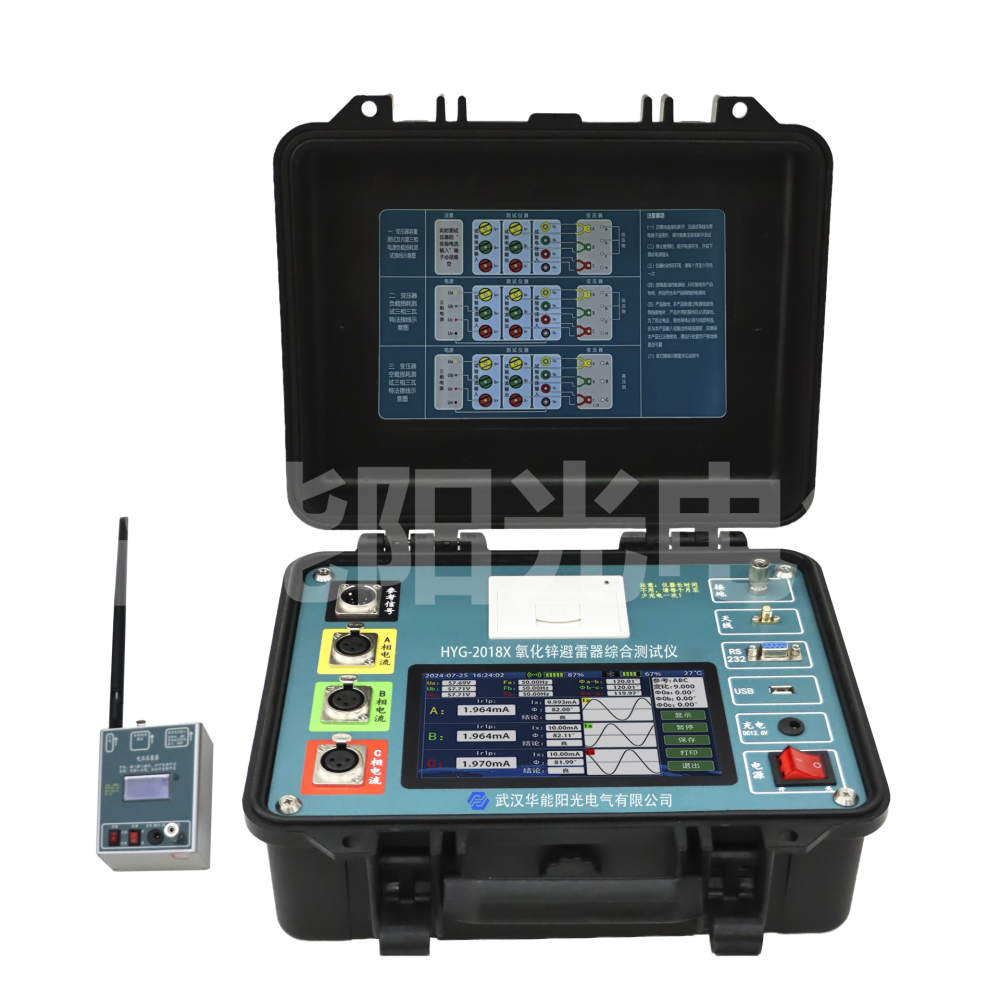

验收和招标讲标准，没标准支撑的数据所里不认、报告也出不了。这台氧化锌避雷器综合测试仪从设计到判定都有章可循，下面把相关的国标、行标和判据一条条捋清楚，写进方案里不怕被挑刺。

一、设备执行的核心行标

1. 避雷器试验导则：：设备按DL474.5—92《现场绝缘试验实施导则—避雷器试验》设计，这是现场避雷器测试的根，带电测试和停电测试的方法都出自这条，订货写进技术协议。

2. 预防性试验规程：：日常周期检测按DL/T596走，多少年测一次、判据阈值都在这，我们春检排程直接套这条，数据才能进所里台账。

二、交接与安装验收标准

1. 交接试验标准：：新站投运或大修后验收按GB50150，避雷器交接时要测全电流和阻性电流，和出厂值比对，综合测试仪出数正好填这张表。

2. 国际接轨：：涉及智能化站可参照IEC61850通信架构，虽测试仪本身不强制，但数据往后台送时按这个规约对接，运维系统才能认。

三、判定阈值的硬杠杠

1. 阻性电流上限：：规程要求阻性电流不能超过总电流的25%，这是受潮老化的红线，超了就得安排处理，写进报告结论有据可依。

2. 相角差下限：：相角差Φ不能小于75°，分段评级：小于75°劣、75～76.99°差、77～79.99°中、80～82.99°良、83～87.99°优，大于88°查干扰，这条是判据核心。

四、谐波判据的出处

1. 基波与谐波：：阻性电流基波大、谐波平判污秽受潮；谐波大、基波平判老化，这套判据来自避雷器阀片特性研究和DL474.5的实践，综合测试仪16次谐波分析正是为它服务。

2. 阻性电流公式：：阻性电流基波等于全电流基波乘cosφ，φ为全电流对电压基波相角差，这是判定算法的理论根，报告里可附公式显得规范。

五、安规与计量标准

1. 安规指标：：输入端对机壳绝缘电阻≥100MΩ、介电强度工频1.5kV耐压1分钟，符合手持高压仪器安规，现场带电作业人身安全有保障。

2. 计量溯源：：电压准确度±0.2%、相位±0.5%、频率±0.005Hz要按周期送计量院校准，校准依据国家电学计量规范，报告才具法律效力。

六、与直流法的标准衔接

1. 直流泄漏标准：：0.75U1mA下泄漏电流按直流高压发生器相关试验方法做，和交流阻性电流同属避雷器检测，两套数据合并归档符合DL/T596完整要求。

2. 报告归档：：综合测试仪存500条带时标记录，U盘转出后按站、按相别建电子档案，迎检时标准条款、数据、结论一一对应，省心。

七、智能站新增要求

1. IEC61850对接：：智能站按IEC61850把阻性电流、Φ送后台，综合测试仪数据按规约转出，运维系统做趋势预警，标准里虽不强制但实用。

2. 趋势预警阈值：：在后台设Φ低于80°、阻性超20%自动弹窗，把DL474.5—92判据写成预警规则，比人工翻台账早发现劣化。

八、报告模板要点

1. 必列项目：：报告列每台相别、全电流、阻性电流基波、Φ、谐波、结论，附标准阈值和依据条款，缺项所长不签，模板按所里要求定。

2. 签字与归档：：试验人、审核人、批准人三级签字，按站建电子档，迎检调阅随取，综合测试仪500条带时标记录是底稿。

九、计量溯源链

1. 周期送检：：电压±0.2%、相位±0.5°靠年送检维持，超期数据无效，所里台账标校准到期日，到期前一个月送，不断档。

2. 标准源比对：：有条件所里配标准源，新表到货和年检后和站内标准源比对，偏差超±0.5°即停用，把住入口关。

3. 判定留痕：：每台Φ和阻性电流截图存底，迎检调阅随取，光写结论没数据所里不认，底稿留全才经得起查。

4. 标准更新：：关注DL/T596和GB50150修订，阈值微调及时跟进，所里规程库每年核一次，别拿十年前老阈值套新设备。

5. 跨所互认：：同省各所判据统一，跨所支援时数据互认，综合测试仪按同一DL474.5—92出数，互比才有效。

6. 争议仲裁：：对判定有争议时第三方按同标准复测，底稿齐全仲裁快，模糊记录扯皮久，规范留痕是护身符。

常见问答

问：DL474.5—92现在还有效吗，要不要新标准？

答：该导则仍是现场避雷器试验的主要依据，预防性试验同时按DL/T596、交接按GB50150。目前没有替代它的新版避雷器专项导则，写进协议没问题。

问：阻性电流不超25%这条有标准原文吗？

答：有。阻性电流不超过总电流25%、相角差Φ不小于75°是避雷器带电检测通用判据，源自DL474.5实践和阀片特性，行业报告普遍采用，可作为结论依据。

问：测试仪需要单独做型式试验报告吗？

答：招标时厂家应提供按DL474.5—92的检验报告和安规（绝缘≥100MΩ、1.5kV耐压）证明，设备本身出厂检验合格即可，不必每台单独型式试验。
