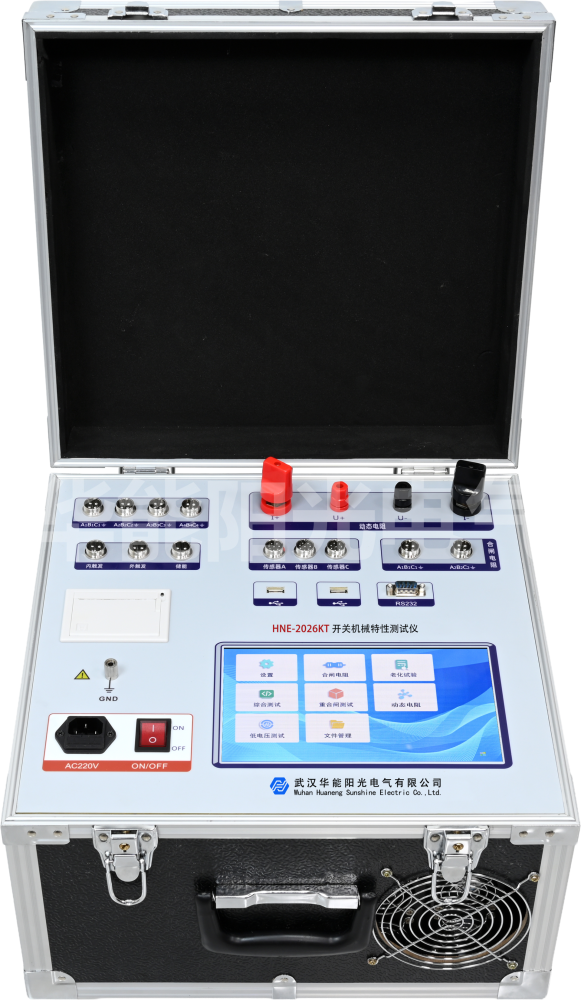

年轻时候干春检，背的是机械毫秒表加示波器，三个人摁表两个人盯波形，测一台开关折腾半班。现在一台真空开关综合特性测试仪一个人半钟头搞定。老师傅都感慨，这玩意儿不是贵，是省命，数据还整齐可信，归档也不心虚。

断口测量路数天差地别

1. 从3路到12路：：老毫秒表至多接3路断口，算同期得挨个测、手工比。现在12路断口一次采集，同相相间同期自动出，GIS组合电器十二断口也不在话下，再不用拆三轮线补测，春检那点窗口期全抢回来了。

去年新建110kV站验收，老法子得拆三组线测三轮，新仪器一次拉全波形，同相差0.3ms、相间0.5ms当天出报告，专家审着直观，省了一天工期，所长说这效率春检才赶得及。

分辨率上了台阶

2. 计时精度：：机械毫秒表读秒靠眼，误差以毫秒计还带人为抖动。电子仪器时间量程20000.0ms、分辨率0.01ms，200ms档误差0.01ms±1字，弹跳几毫秒也分得清，不再靠老师傅估，数据能回溯对得上岗。

真空断路器弹跳要求不超2ms，老表看不出来，新仪器0.1ms档连1.8ms临界值都抓得住，签字才踏实，出了事数据能回溯，不像老表全凭记忆，扯起皮来谁也说不清。

波形从手绘到直出

3. 时间-行程曲线：：示波器得手工描点画曲线，现在仪器直接出时间-行程特性曲线、电流波形图，内置打印机随时打。刚分刚合速度曲线上一拉就准，图谱自带验收不扯皮，专家也挑不出手工描点的毛病。

过去常因手描曲线和标准对不上被审，现在图谱自带，验收专家看着直观，少了一半口舌，报告附图齐整，归档也省事，年底审计翻出来也挑不出数据造假的茬。

低电压试验老法子没有

4. 动作电压测试：：传统设备做不了低电压动作试验，现在机内DC0～270V/10A数字可调电源自动完成，线圈卡涩、铁芯粘连提前抓，这是老毫秒表想都不敢想的功能，却能防非停，花小钱省大钱。

有台开关偶发拒动，老法子只能反复手动试，新仪器低电压一拉电流波形掉半，拆开铁芯卡滞，省下盲目换线圈的钱，还定位准，经验再老也抵不过一张波形图实在。

传感器与通用性

5. 多种测速传感器：：通用、直线行程、旋转三种传感器配齐，真空断路器贴导杆、油开关卡拐臂。老设备一套传感打天下，换类型就测不准，通用性差现场就得多跑几趟，这台仪器大半时间得在库里吃灰。

我们班组常备三种，换开关拧螺丝换装，一天二十多台；只给一种传感器的老厂家，现场直接歇菜，碰油开关拐臂根本没法贴，评标时传感套装必须点清，少一套都不行。

抗干扰不可同日而语

6. 现场抗干扰：：老示波器在500kV旁路母线带电时就满屏毛刺。新仪器靠屏蔽线和数字滤波，带电旁也能精确测量，春检母联不停电照样干，不用为测一台开关申请全站停电，调度那边也好说话。

扩建间隔旁母线带电，杂牌仪器废掉，我们的靠屏蔽传感线硬抓干净曲线，这是传统设备比不了的硬功夫，也是评标时的硬杠杠，带电旁能干活才是真本事。

速度定义库替代翻手册

7. 内置型号算法：：过去刚分刚合速度靠翻厂家手册手工取段。现在内置ABB-HPL550B2、LW6、LW8-35、LW33-126等定义，选型号自动套，不用来回翻书，新人也能一次做对，老师傅也不用再背那些取样段。

LW8-35和LW33-126取样段差一大截，没库手动拉段一拉不准，老师傅也头秃，自动库省心又准，这也是老设备望尘莫及的地方，效率差出来的都是人工钱。

顺带说一句，老设备改手动取段不仅慢，还容易因为取样点选偏把合格开关判废，我们早年吃过这亏，一台好开关被误判返厂，折腾一周，所以速度库不是锦上添花，是验收的底裤。

常见问答

问：和机械毫秒表比省在哪？

答：毫秒表至多3路、靠人眼读秒误差大；新仪器12路断口一次采，分辨率0.01ms，弹跳几毫秒也分得清，一人半钟头测一台。

问：传统示波器为什么被替代？

答：示波器靠手工描点画曲线易错，新仪器直出时间-行程曲线和电流波形图，内置打印，图谱自带验收不扯皮。

问：老设备能做低电压试验吗？

答：做不了。新仪器机内DC0～270V/10A可调电源自动完成低电压动作试验，能提前抓线圈卡涩等隐患。
