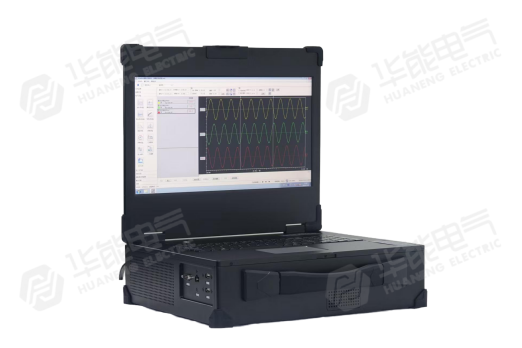

录波仪是集成了电气试验、故障录波、综合电力监测功能的便携式仪器，采用一体机结构，内置高性能的处理、采集、运算和通讯组件，实现了先进的数据处理能力，可用于电力系统各个环节的稳态测量和暂态记录分析。

　　录波仪配置了多种模拟通道，全部采用电气隔离技术，直流通道隔离耐压达DC6000V；模拟通道类型包括交流电压、交流电流、直流电压、直流电流、转速信号等，覆盖了电力系统各个环节的电气信号类型。开关输入信号有源与无源可混用。开关输出信号为继电器节点。

　　录波仪具备功能完备的集成软件，包括了录波、试验、监测、长时记录等功能，还可定制一次调频试验、新能源并网检测，电能质量分析、逆变器效率测试试验的功能。配套提供的远程机（上位机）软件可通过局域网与录波仪连接，实现设备的远程操作。

　　实时监测：录波仪接入了16/20路模拟量、16路开关量。实时

　　显示波形、谐波、矢量图、IEC104遥测量，并实时计算模拟量有效值、派生量（频率、有功、无功、功角、零序、负序等）。

　　发电机电气试验：多种发电机特性测试试验项目，包括发电机空

　　载试验、短路试验、响应扫描试验、进相试验、甩负荷试验、转子交流阻抗、同期装置校验、一次调频等，以及励磁调解器的各项试验，例如阶跃试验、灭磁试验、零起升压试验等。

　　故障录波：具备完整的故障录波器功能，按预定义的故障判据监

　　测实时信号，在符合判据时启动波形录制。可在电力系统发生故障时，自动准确地记录故障前、后过程的各种电气量的变化过程。

　　长时录波：长时间连续记录模拟量的波形和有效值、开关量状态。

　　最长可记录180天，最高可选采样频率为10kHz。

　　IEC104遥测：为完成AGC/AVC/SVG/SVC等设备的测试，配置了

　　IEC104遥测量读取功能，可读取AGC装置的控制量设定值，如功率设定值、电压设定值等，以进行装置的性能评测。

　　逆变器效率测试：通过测量逆变器的输入和输出电流、电压和功

　　率等参数，计算出逆变器的功率效率，能量效率，PV系统效率PR，并进行统计、记录。
