前阵子一个刚入行的兄弟问我，耐压测试仪到底是怎么把电压顶到几十千伏还不出事的。他以为里面藏着什么黑科技，其实说穿了就是变压器升压加谐振滤波。我把控制台拆开给他看了一遍，他才明白这东西的原理不神秘，神秘的是现场怎么把它用稳。今天就掰开揉碎讲讲工频耐压和串联谐振两套路子。

工频耐压的基本回路

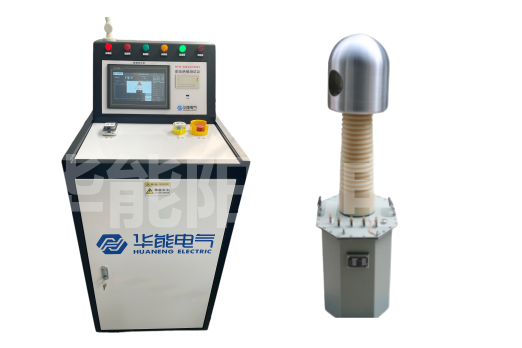

工频耐压试验装置核心是一台低压调压器带动轻型高压试验变压器，把二百二十伏市电升到上限五十千伏。控制箱负责合闸、计时、声光报警、电子式低压电流保护，高压电压直读。

1. 升压变压器结构：采用单框芯式铁芯，初级绕在铁芯上、高压绕组在外，同轴布置减少漏磁通、增大耦合；八角形外壳既好看又利于散热。

2. 交直流两用：通过短路杆切换，短接硅堆得交流输出，取消短路杆得直流输出，一台顶两台用。

3. 电压调节：调压器手柄从零位缓慢旋出，电压线性上升，到设定值停止并计时，到时自动回零，零位灯不亮根本合不上闸。

智能耐压系统的测控一体

智能耐压试验系统把测量和控制集成在一台工业控制计算机里，不再是纯手动摇手柄。它用程控放大器和下位机执行机构做高速瞬态信号采集，全自动控制和快速分析。

1. 四种试验模式：匀速升压、阶段升压、逐级升压、手动升压，逐级升压按起始电压增量一步步顶到上限，符合不少材料试验的阶梯加电压要求。

2. 动态曲线：触控屏实时画高压电压变化趋势，击穿瞬间自动记录击穿电压并回零，还能用 U 盘导出历史记录、自动打印报告。

3. 状态监控：通讯、接地、零位、合闸、升压降压、急停、门禁都有红绿状态灯，异常时白色或红色提示，避免带病启动。

串联谐振怎么谐振起来

变频串联谐振靠的是电感电容对五十赫兹附近某个频率发生谐振。把变频电源、激励变压器、电抗器、电容分压器和试品串成回路，调频率找到谐振点，此时回路阻抗小、电压自然被抬起来。

1. 谐振条件：当回路感抗等于容抗，即 2πfL 等于 1/(2πfC)，发生串联谐振，试品上得到数倍于激励电压的高压，而电源只出很小电流。

2. 品质因数 Q：装置自身 Q 大于 50，电缆试品 Q 大于 30，主变压器 Q 大于 30，组合电器开关 Q 大于 50；Q 越高，所需电源容量越小，只有试验容量的几十分之一。

3. 调谐过程：自动试验先粗调谐再细调谐，一般三分钟内找到谐振点，大屏上扫描曲线能直观看到是否到位。

工频谐振不用变频

工频谐振交流耐压装置不走变频路线，直接在五十赫兹工频下，靠调节电抗器铁芯气隙改变电感量来实现谐振。铁芯气隙从零到三百二十毫米可调，电感量二十到五十亨。

1. 调感方式：改变铁芯气隙就改变电感，从而和试品电容凑成谐振；适合六百万千瓦以上火电机组、七十万千瓦以上水电机组这类大容量设备。

2. 串并联可选：串联谐振是电流滤波回路，波形优于所有交流耐压设备，优先采用；并联谐振大多不采用。

无局放设计是怎么回事

串并联谐振无局放型专门为局放要求高的试品设计，比如六氟化硫组合电器、交联聚乙烯电缆。它把装置自身的背景局放压到极低，不会掩盖试品真实局放。

1. 低背景：纯电容式分压器、均压球、绝缘底座配套，整套回路做均压和屏蔽，确保测到的局放来自试品而不是设备自己。

2. 高电压：六台五十千伏电抗器灵活串并联，可达三百千伏，满足一百五十千伏及以下主变、开关、变电站交流耐压。

波形与安全的内在关系

很多人只关心升多高，不关心波形。其实谐振式滤波电路让输出电压正弦波很干净，畸变率小于百分之一，能防止谐波峰值叠加造成假击穿，也避免试品受过电压冲击。

1. 防误击穿：普通工频变压器谐波大，峰值可能虚高；谐振设备波形好，读数和实际一致，验收更可信。

2. 短路电流小：一旦试品击穿，回路立即脱谐，电流降到正常试验电流的几十分之一，故障点不会被大电流烧黑，便于后续查找。

小结

耐压测试仪的原理，工频机是变压器升压、智能机是测控一体、谐振机是电感电容谐振放大。三类各有适用场，但核心都一样：把电压稳稳加上去、把读数准准取回来、把保护牢牢兜住。懂了原理，现场遇事才不慌。

常见问答

问：串联谐振为什么电源容量可以很小？

答：谐振时回路呈纯阻性，电源只需提供回路损耗，功率仅为试验容量的几十分之一（1/Q），Q 值三十到五十以上，所以一台小变频电源就能驱动几十千乏的耐压试验。

问：工频耐压和变频谐振原理上主要区别？

答：工频机靠变压器直接升压、固定在五十赫兹；变频谐振靠调频率让电感电容谐振、把电压抬起来，频率在二十到三百赫兹扫描，适合大电容试品。

问：无局放耐压装置为什么局放测得准？

答：它把自身背景局放压到极低并做了均压屏蔽，测到的放电信号基本来自试品本体，不会和设备自身局放混淆，适合六氟化硫组合电器、交联聚乙烯电缆这类对局放敏感的设备。
