新拿到接地引下线导通测量仪的兄弟，别急着一通乱夹。我按现场实际流程，把从进场到出报告的标准动作走一遍，照着做基本不会出岔子，新手也能半天上手。

第一步：进场查环境

1. 看温湿度：工作温度-20℃到40℃、相对湿度不大于80%RH，雨天或凝露天别硬测，数据会飘，等干燥了再来，规矩不能破。

2. 安全措施：被测设备必须停电并验电，接地引下线虽不带电但邻近带电设备，安全措施做到位再动手接线，这是保命的首要一步，马虎不得。

3. 选供电：现场有插座用市电，野外杆塔没电就切内置锂电池，仪器市电电池双用，提前看电量够不够几十根的量，别测到一半没电。

进场先看引下线周围有没有带电母线、有没有积水。电磁杂就准备开滤波，地湿就垫绝缘板。把这些前置想清楚，后面测起来才顺，不至于手忙脚乱。

第二步：接线

四线法要把电流端、电压端分别夹到接地引下线待测段两端，夹子咬在金属裸露面，地线接好。别接反极性，也别让端子松脱，松一处数据就废。

若要顺带测相邻两根引下线之间导通，就换夹点测两点间电阻，接线方式菜单里切换，端子别插错孔位，插错孔烧保险事小误事事大。

第三步：设置与测量

1. 选模式：菜单里选恒流档和引下线类型，仪器据此调用对应判据，测量范围和算法自动适配，选错模式匹配就乱套。

2. 加电流：启动后仪器直流恒流源向引下线注入恒定电流，自动测电压降，过程几十秒，不用守在跟前读数。

3. 读阻值：屏幕出导通电阻值和与阈值的偏差，一眼看得出是否正常，异常当场就知道，超差立刻报警。

设置时把试品温度、材质填准，折算才对。很多兄弟忽略这步，结果偏差看着大，其实是折算没设对。细节做到位，数据才干净，报告才好看。

第四步：看判定

仪器把实测值送进DL/T475判据库做匹配，正常、注意、异常三级结论直接给。相符直接归档，异常则提示处理建议，不藏着掖着。

我习惯把判定结论截图留存，再和历年数据核对。一致就归档，不一致就启动开挖或复测，不急着下结论，免得和运维扯皮，宁可多测一项也不留尾巴。

第五步：出报告与归档

测完点导出，报告带标准号、判定结论、实测值和曲线，存进仪器上千条记录里，U盘一插就能拷走，秋检复查调档不抓瞎，台账也能直接进系统。

一趟下来，单人半天测完几十根引下线，比传统万用表快太多。一天跑一个变电站的巡检，进度直接翻倍，师傅们再也不用披星戴月还完不成任务。

老师傅的安全碎碎念

接线前验电是铁律，邻近带电设备不是闹着玩的。端子拧紧、夹子夹牢，仪器报警就停手查原因，别捂着毛病继续测，安全永远排在头一位。

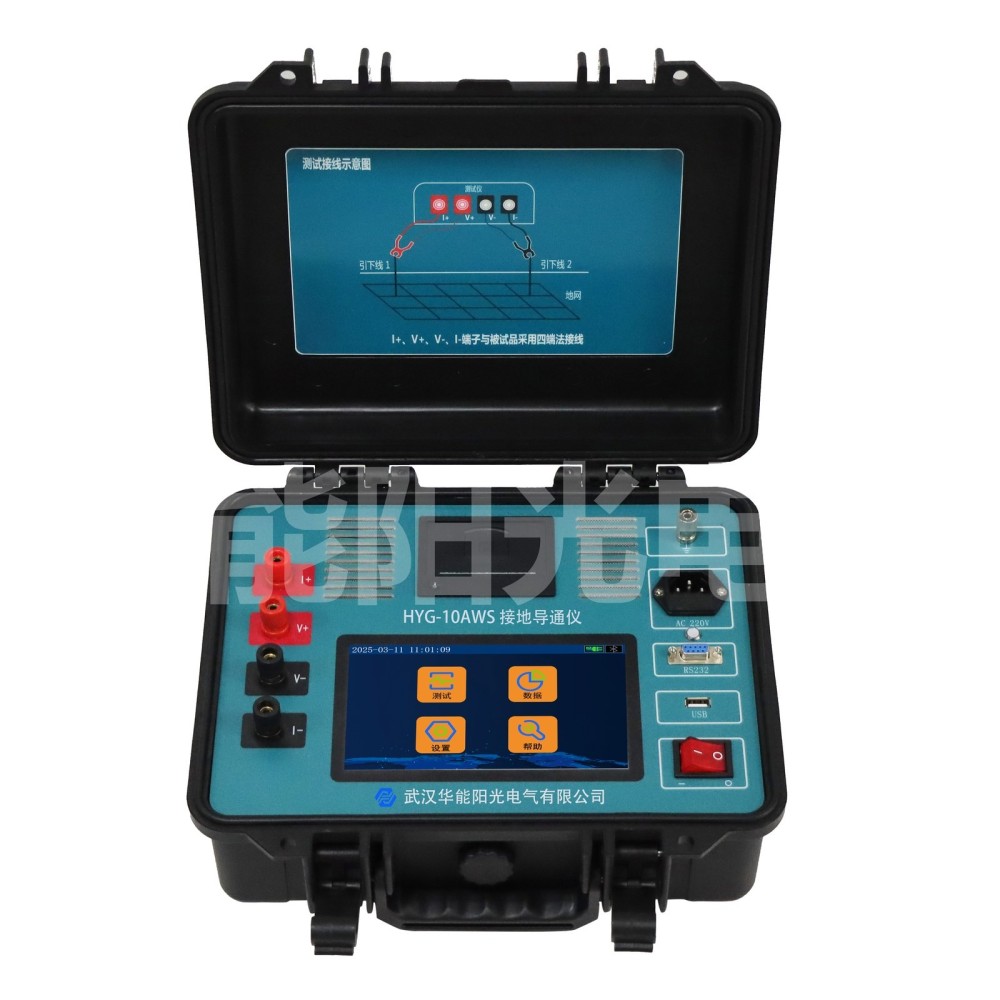

武汉华能阳光电气这台菜单是中文的，提示也直白，新手跟着引导走就行。但原理得懂，真碰上数据反常才知道是接线问题还是设备问题，不抓瞎。

常见操作误区

新手常跳的一步是没确认邻近设备带电范围就接线，嫌麻烦。我们队里立了铁规矩，验电录音留痕，谁跳步谁担责，这关不能松。

还有人图快不填试品参数，结果折算错、偏差大，反过头重测更费时。宁可多花两分钟把温度、材质填准，数据一次到位，后面省一整天。

现场别贪多。一天排几十根是上限，排太密师傅疲劳、夹子易松，出错率反而升。我们控制在合理数量，留余量给复测，质量比数量要紧。

测完别急着收线，先核对一遍屏幕判定和历史数据，一致再拆。养成这习惯，现场返工率能降一大截，台账也干净。

常见问答

问：接线时邻近带电设备怎么处理？

答：被测引下线虽不带电，但邻近带电设备必须确认安全距离、做好隔离。先停电验电、再夹四线法端子，夹子咬在金属裸露面、地线接牢，安全措施做到位再测，保命第一。

问：一次测量要多久？

答：直流恒流源注入电流后，测电压降几十秒出结果，加换点也就几分钟，单人半天能测几十根引下线，效率比万用表高很多。

问：测完数据怎么保存？

答：仪器内置存储能存上千条，U盘一键导出。报告自带标准号、判定结论和实测值，直接归档，秋检复查调档方便，台账可进系统。
