刚入行那会儿，师傅让我测主变直流电阻，我就知道按按钮等数。后来被问这数到底怎么来的，支支吾吾答不上来。其实原理一点不玄乎，就是初中欧姆定律R等于U除以I，难的是怎么在大电感绕组上把这电流稳住、把电压取准。今天把手持直流电阻测试仪的原理掰开讲。

核心就一句：恒流源加电压取样

恒定直流电流加两端电压降：手持直流电阻测试仪内部是个受控恒流源，往被测绕组里灌一股稳定的直流电流，再用高输入阻抗的回路去测绕组两端的电压降，最后除以电流得到电阻。整个过程由单片机控制，电流档有10安、5安、1安、100毫安、10毫安、1毫安和自动七档。

为什么非要恒流？因为绕组是感性负载，一上电电流是慢慢爬升的。恒流源负责把电流顶在设定值上不动，电压取样回路才采得到稳定准确的压降。电流不稳，算出来的电阻就天天变。

四线制是原理落地的关键

电流线和电压线分开走：仪器出四根线，两根粗的是电流线负责灌电流，两根细的是电压线只负责测压。电压线几乎不取电流，引线电阻上的压降可以忽略，测出来的就是绕组本体那点电阻，不受两三米长引线影响。

两线法把电流线和电压线并在一起，引线电阻直接被算进结果，100毫欧绕组能测出120毫欧。手持机型标四线制，本质就是把开尔文电桥的思路做进了便携机身，原理老但管用。

大电感绕组怎么对付充电慢

助磁法缩短充电时间：大容量变压器低压侧是星三角接法，电感巨大，充电要几分钟。手持直流电阻测试仪支持助磁法，把高压侧绕组串进来帮忙建磁场，充电时间从几分钟压到几十秒，数据也稳。

还有个办法是开路退磁。测完一相先把电流降到零再换相，避免剩磁影响下一项。原理上都是在跟绕组的电感较劲，懂了这个就不会傻等。

温度折算在背后算什么

电阻随温度变要折算到75度：铜绕组电阻随温度涨，温度每升一度阻值都变。仪器让你设试品温度和折算温度，一般折算到75度参考温度，按铜电阻率温度系数公式自动算出折算后阻值，方便和出厂值、历史值比对。

如果不折算，夏天测的阻值和冬天测的放一起比，能差出好几个百分点，误判没商量。手持机把公式固化进芯片，省得你拿纸笔算，也少出错。

不平衡率怎么自动出来的

三相阻值自动算偏差：仪器测完三相电阻，直接按GB50150和DL/T596的要求算相间不平衡率，也就是三相最大值减最小值除以平均值，标准是不大于2%。线间不大于1%。这几个数现场直接显示，不用你再手算。

老设备只给三个数，不平衡率得自己回去算。手持机把这一步做了，交接试验报告当场就能填，班组师傅都说省事。

放电回路是安全的命门

断电瞬间要泄放反向电动势：绕组是电感，电流断了会产生很高的反向电动势。手持直流电阻测试仪内部有放电回路，测完自动通过电阻把储能放掉，同时音响报警一直响直到放完，逼你等它放干净再拆线。

原理上这就是给电感一个泄放通道。很多事故就是没等放电就拆线，弧光打人手。所以看懂原理，才知道那报警声不是烦人是在保命。

数据处理和导出怎么完成的

单片机加存储加USB导出：采样来的电压电流经模数转换进单片机，算出电阻做折算和不平衡率，存进机身存储，最多一千条，再通过USB转U盘导出。七寸彩屏把曲线和数字都画出来，现场就能看趋势。

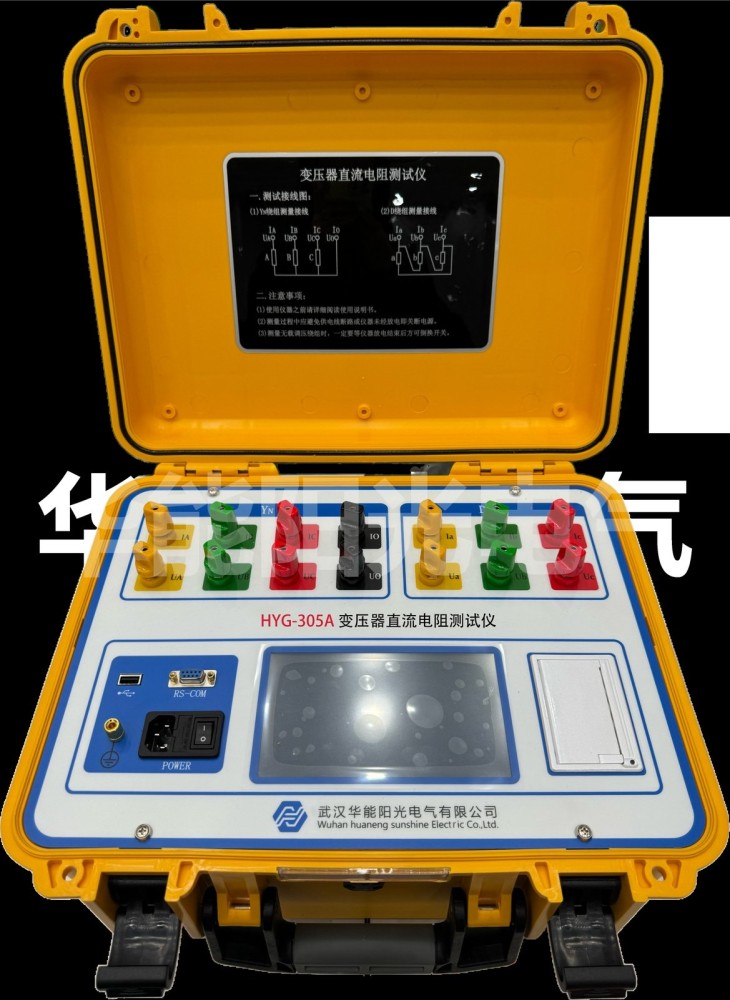

整套流程就是恒流取样、模数转换、运算显示、存储导出，原理不复杂，难的是把精度做到±(0.2%+2字)、把体积压到4.75公斤还能手持。武汉华能阳光电气把这套做进便携机身，现场师傅不用背大箱子了。

常见问答

问：为什么测直流电阻要用直流不能用交流？

答：交流会感应涡流、受感抗影响，读数不稳。直流避开感抗，绕组稳定后就是纯电阻，符合R=U/I，结果才准。这也是叫直流电阻测试仪的原因。

问：分辨率0.1微欧有什么用？

答：主变低压侧电阻可能只有几百微欧，分辨率低了看不出变化。0.1微欧配合±(0.2%+2字)精度，能察觉导电回路接触不良的早期征兆，预防性试验才有意义。

问：助磁法会伤变压器吗？

答：不会。助磁法只是借用高压侧绕组建磁场加速充电，电流仍在额定档内，测完正常退磁。对变压器无损伤，是标准推荐的接线方式。
