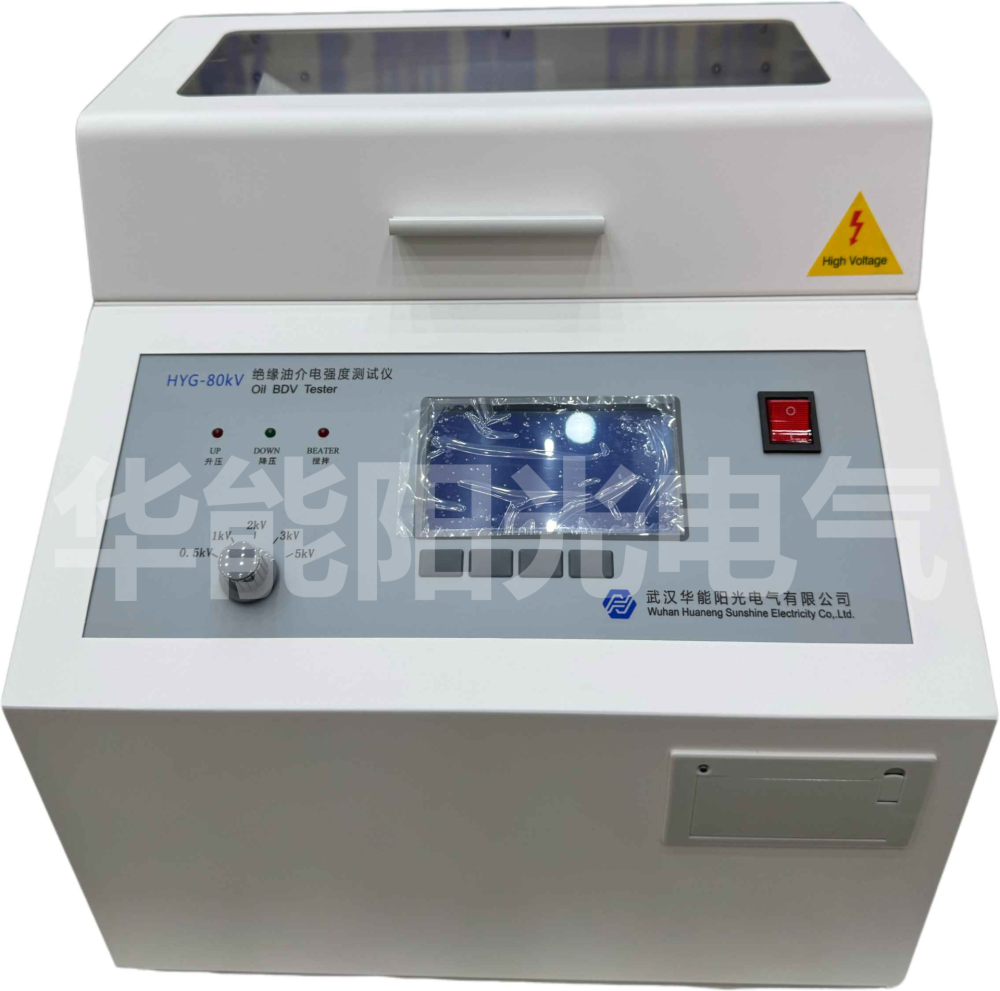

前天下暴雨，一台主变跳闸，老师傅第一句话就是先取油测击穿电压。很多年轻同事只会按启动键，却说不清绝缘油介电强度自动测定仪到底怎么把一滴滴油判了死刑。今天从现场能听懂的角度，把这套装置的原理拆开讲，下次再有人问能接得住，也免得被厂家销售绕进去。

击穿的本质是什么

1. 绝缘强度：：变压器油本来是良好绝缘介质，当两极间电场强度超过油的耐受极限，油分子被电离形成导电通道，瞬间放电击穿，这时记录下的电压就是击穿电压，单位千伏。这个值越低说明油越不干净，绝缘性能越差，现场就是靠它给油打分。

2. 杂质影响：：油里的水分、纤维、碳粒会沿电场方向搭桥，局部场强集中提前击穿；同样一瓶油，含水率从20mg/L升到50mg/L，击穿电压能掉十几千伏，这就是油要干燥过滤、要密封保存的根本原因，杂质是油的天敌。

升压与检测电路

3. 电压来源：：仪器内部用调压器加升压变压器输出工频高压，自动机型由单片机控制步进电机匀速升压，速率锁定2.0kV/s，比手摇的稳得多，不受操作人情绪和体力影响。这套闭环控制是整个仪器精度的命根子，也是它敢出正式报告的前提。

4. 击穿判据：：当回路电流超过阈值，比如击穿电流大于20mA，控制电路立刻切断高压并锁存当前电压值，这个锁存值就是本次击穿电压读数，全程毫秒级响应。锁存而不是估读，保证了数据客观，不会因人而异，这也是自动比手动可信的地方。

油杯与电极

5. 电极形式：：一般用球盖形或蘑菇形电极，球面曲率让电场均匀，标准间距2.5mm；平板电极边缘易放电，测得数值偏低且重复性差，所以标准只认球盖电极。电极抛光好坏直接影响数据，我们每月拿放大镜检查一次球面，发暗就换。

6. 油杯结构：：标准试油杯约300mL，带注油刻度和排气结构，杯体和高脚绝缘，避免沿面爬电击穿干扰内部油隙的真实读数，杯口密封还能减少吸潮。倒油时沿杯壁慢注，别冲出气泡，这些细节老手都门儿清，新手得练几回才顺手。

搅拌与静置逻辑

7. 自动搅拌：：每次击穿后电机带动搅拌桨转60秒，让油样里沉降的杂质重新均匀分布，否则上层清下层浑，六次数据会越测越高，趋势假得一看就知。搅拌速度也有限定，太快会卷进气泡，厂家 firmware 里都调好了，别手调。

8. 静置消泡：：搅拌完静置不少于5分钟让微小气泡上浮逸出，气泡是局部放电源，没排净就升压，击穿电压会莫名其妙地低一截。这步省不得，我们规定静置期间人不离岗盯着，避免有人图快提前启动，坏了整组数据。

数据采集与平均

9. 六次取值：：按GB/T 507做六次击穿，仪器自动剔除明显异常后取算术平均，比如读出42、40、44、41、43、12kV，最后一个明显异常舍去再平均，结果才稳。舍哪一个要有依据，不能凭喜好，我们都在原始记录上画圈注明原因。

10. 结果表达：：最终报值一般保留一位小数，同时记录最大值最小值极差，极差过大说明油样不均或操作有问题，报告里要写清楚，审核才挑不出刺。我们还会附一张六次散点趋势，让看报告的人一眼知道这次测得到底稳不稳。

自动保护机制

11. 联锁断电：：开盖或油杯未到位时高压无法启动，击穿后0.02秒内切断电源，比人手拔插头快得多，这是和安全有关的硬设计，也是我们敢让新人单独操作的前提。每月拿模拟开盖测一次联锁，失灵立刻报修，这条绝不将就。

12. 接地监视：：仪器实时监测保护接地电阻，接地不良直接报警锁定，避免升压时外壳带电，这条在现场潮湿环境尤其要紧，梅雨季前我们必查一遍接地线。接地桩锈了就重打，安全上的事没有小事，老师傅的话要听。

和我们手测的差别

13. 重复性：：手动摇柄升压快慢不一，同一油样两人测能差5kV；自动机型速率锁定、次数固定，六次平均的标准差能压到2kV以内，数据出门才硬气。我们做过盲测，手动组和自动组对同一油样结论经常打架，自动的赢。

14. 效率账：：手工一组六次要半个多小时还累人，自动机型从注杯到出报告约十分钟，春检一天测三十多个油样全靠它顶着，人手腾出来干别的项目。算这笔账，自动机买得值，它不是锦上添花，是实打实的生产力。

常见问答

问：为什么升压速率会影响击穿电压读数？

答：升压慢时油中杂质有充分时间沿电场排列搭桥，且局部放电发展充分，测值偏低；GB/T 507统一规定2.0kV/s±0.2kV/s，就是为了让各家数据可比，速率乱了数据就失去横向对比的意义，审核也不认。

问：球盖电极和平板电极测出来差多少？

答：平板电极边缘场强畸变，容易沿边缘提前放电，相同油样通常比球盖电极低3到8kV，标准推荐球盖电极，间距2.5mm，选型时认准这个，别被便宜的平板电极机型忽悠，后续全是返工。

问：击穿后为什么要马上断电？

答：持续电弧会碳化油样、灼蚀电极表面，让后续几次读数失真，还可能伤及升压变压器；自动机型在电流超阈值后约0.02秒切断，保护油和电极，也保护操作的人，这是安全设计的底线。
