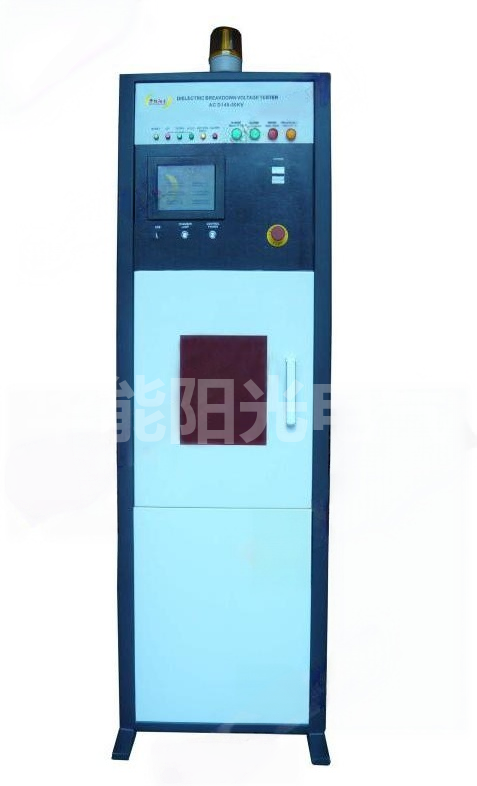

新设备到手，第一件事不是急着升压，是把接线、接地、整定弄明白。见过太多新手一上来就拧旋钮，结果过流跳闸、谐振点找不到，半天干不下去。下面以变频串联谐振为例，把从接线到降压的完整步骤和关键整定讲一遍。

试验前准备

1. 试品与接地：被试品表面擦干净、绝对干燥，外壳和非被试绕组可靠接地。充油设备静置：一百一十千伏及以下不少于二十四小时，二百二十千伏以上不少于四十八小时，没透就打容易假击穿。

2. 环境确认：工频装置工作环境零到五十摄氏度、湿度小于等于百分之八十五；谐振设备接单相三百八十伏电源。现场围好遮拦、挂标示牌、派专人监护，操作人员不少于两人。

正确连接试验回路

1. 回路顺序：变频串联谐振按变频电源到激励变压器、到高压电抗器、到电容分压器、再到试品顺序连接。分压器电缆接控制台高压电压柱，激励变电流接高压电流柱，所有地线接牢。

2. 高压连线别太长：高压连线不超过五米，且要用防晕线，太长会增加分布电容和电晕、拉低电压。试品潮湿先做干燥处理，必要时并联补偿电容器。

参数设置要点

1. 频率与起始电压：第一次试验建议三十到三百赫兹全扫描；Q值高的电缆变压器GIS起始电压取二十伏，Q值低的发电机电动机取三十到四十伏；频率步进设两赫兹以下，太高可能错过最佳谐振点。

2. 保护整定：闪络保护：小于一百五十千伏设三千伏，一百五到三百千伏设五千伏，三百到五百千伏设八千伏；过压保护比试验电压高百分之十；过流系数一般百分之百、短时百分之一百五十。

自动试验流程

1. 一键自动：点自动试验、开始试验，系统自动粗调谐、细调谐、升压、计时、降压，自动调谐不超过三分钟。期间盯紧电压曲线、电流值和状态指示灯，发现异常立即分闸。

2. 半自动与手动：半自动先点调谐再手动升电压；手动自己加减频率调谐、加减电压升压。新手建议先用全自动，熟悉后再玩手动，避免调谐不当打不出电压。

工频装置手动升压

1. 零位起步：工频耐压调压器手柄旋到零位、零位灯亮，按启动接触器吸合、工作灯亮并报警，顺时针缓慢均匀升压，密切盯表。升到目标值按计时，到时声光报警后反旋回零。

2. 升压方式选择：可选快速二十秒逐级、慢速六十秒逐级、极慢速，或升到百分之七十五额定后按百分之二额定每秒升到目标。方式按试品绝缘特性选，别图快。

试验结束与记录

1. 自动回零：计时到后调压器自动回零、断开主接触器，屏上显示试验通过或失败并记录击穿电压。谐振设备可U盘导出生成Excel，智能系统自动打印报告。

2. 前后测绝缘：耐压前后都要测绝缘电阻做对比，异常升高或降低都值得复查。试验后清理接线柱、关电源、拔插头，设备放回干燥通风处。

异常处置

1. 立即停的情况：电压表大幅摆动、绝缘烧焦冒烟、试品内异响，马上降压断电。过流跳闸先回零断电查试品，多半是试品本身绝缘缺陷，不是设备问题。

2. 复位再试：保护动作后先按故障复位、查清原因再试。变频源过热就关电源静置三十分钟重启。带病硬扛最容易把小问题拖成大故障。

谐振设备的手动调谐细节

1. 加减频率找点：手动试验时自己加减频率调谐，看到输出电压升到最高即找到谐振点；再手动加减电压升压。频率步进零点一赫兹，细调时慢一点更容易锁定最佳点。

2. 报警电压设定：三百千伏设备试验电压建议设实际值的百分之九十五，报警电压比试验电压高百分之十，报警电流未知时设装置额定电流的三分之二，这些整定错了会频繁保护。

常见问答

问：变频串联谐振第一次试验怎么设参数？

答：建议三十到三百赫兹全扫描，Q值高的电缆变压器GIS起始电压取二十伏、Q值低的取三十到四十伏，频率步进设两赫兹以下。闪络保护按电压档设三到十二千伏，过压比试验电压高百分之十。

问：工频耐压手动升压注意什么？

答：调压器必须先回零位、零位灯亮才能启动，顺时针缓慢均匀升压并紧盯表针，升到目标值按计时，到时声光报警后反旋回零。可选快速二十秒或慢速六十秒逐级升压，别突然加压。

问：试验前后为什么要测绝缘？

答：耐压前后都测绝缘电阻做对比，异常升高或降低都提示绝缘有变化，值得复查。这也是DL/T596等规程里反复强调的步骤，能提前发现潜在缺陷、避免误判。
