老变电站库房里还摆着上世纪的手动耐压台，笨重的大铁箱加一个手摇柄。现在流行的控制箱手调感应耐压测试仪，看着也是手动，内核已经不是一回事。不少单位在旧设备报废换新时拿不准，下面把新旧两代在结构、保护、便携上的差别讲清楚，帮你在预算和性能间取平衡。把账算明白，才知道钱该花在哪，换不换都不会拍脑袋。

一、结构：从大铁箱到分体

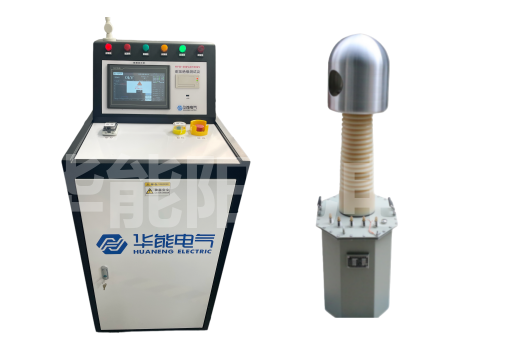

1. 旧式一体：老式工频耐压台把调压器、变压器、仪表全塞进一个大铁柜，5kVA 就七八十公斤，搬一次全组人上。新式分轻型高压试验变压器加控制箱，5kVA 箱式仅 20kg，单人提走，省力不止一点点。

2. 铁芯工艺：新机采用单框芯式铁芯、高压绕组同轴布置，漏磁小、耦合好；八角形外壳不只是好看，重心稳、现场不晃。旧设备多为叠片铁芯，体积大温升高，耗铜多，长期用更费电，发热还拖累精度。

二、保护：从凭经验到硬联锁

1. 旧式保护弱：老设备靠一只过流继电器和保险，球间隙要手动调，零位基本靠人记。新手忘了回零一合闸就冒火花，现场事故不少，全凭老师傅盯，人的疏忽挡不住，出了事追悔莫及。

2. 新式四道闸：新控制箱有过流继电器(80%/50%)、球间隙(110%~120%)、限流电阻、零位启动硬联锁，合闸计时都有声光报警。保护是电路级的，不靠人盯也能兜底，安全性上台阶，新人用也放心。

三、操作：从手摇到旋钮

1. 升压手感：旧式手摇调压器力度重、刻度粗，升压快慢全凭手感；新式旋钮加电子式低压电流保护，电压直读，到 75% 自动提示转慢速，新手也容易上手，不累胳膊，一天连做也不喊累。

2. 交直流切换：旧机大多是纯交流；新机靠短路杆切换交直流两用，一套设备顶两套用，避雷器、电缆直流耐压也能做，实验室和现场都省事，还省一套直流源的采购钱，投入产出比明显更高。

四、便携与电源

1. 重量对比：控制箱 3kVA 仅 17kg、5kVA 20kg、10kVA 28kg，单人可提；旧式同容量要两人抬。外出检修一个拉杆箱搞定，上车下车不费劲，老师傅腰好不少，运输风险也小。

2. 电源适配：新控制箱 220V/380V 自适应档(15kVA 以上 220/380 可选)，旧机多锁死 380V，没三相电的现场干瞪眼，临时发电才动得了，新机到哪都能插电就干，适应性强太多。

五、精度与读数

1. 精度水平：新机电压电流精度均 1.5%，仪表端 100V 直读；旧机指针表误差常超 2.5%，读数要靠人估，交接试验报告容易被审计挑刺，精度差就是硬伤，过不了关要返工重做。

2. 数据记录：新控制箱计时 0~999S 自由设定并声光提醒；旧机靠机械钟，超时不过自动回零得人守着，一走神就白做，数据还易抄错，新机省心还准，记录可追溯，审计顺当。

六、维修与配件

1. 模块化：新机控制箱、变压器、分压器可单独更换，坏一件不整套报废；旧机一坏全柜进厂，停摆时间长，影响秋检进度，模块化设计把停机损失压到最低，抢修也快。

2. 质保：新设备一般 1 年免费保修、终身有偿维修，旧设备多已过保，配件断供。换新时把质保和备件价格写进合同更稳妥，过保也能找到人修，别等坏了抓瞎。

七、换代账怎么算

1. 隐性账：旧机返修、搬运人工、绝缘老化重测这些隐性成本算进去，新机短期贵长期反而省。一座站秋检若因旧机趴窝耽误两天，人工和停电损失远超设备差价，账要算全才明白。

2. 安全账：旧机保护弱、零位靠人记，一旦误加压出人身事故，追责和赔偿远非设备钱能比。新机四道硬联锁把人失误兜住，这笔安全账才是换代最根本的理由，钱买不来平安。

常见问答

问：旧设备还能继续用吗？

答：没超期、绝缘和仪表正常的旧耐压台可做辅助抽检，但保护弱、精度差，交接和出厂试验建议用新控制箱式设备，按 DL/T596 周期检定，指针表超差必须换。

问：换新选多大容量？

答：看被试品 Ct 按 Pn=k×Vn²×ω×Ct×10⁻⁹ 反推。日常开关柜套管 5kVA/50kV 够；长电缆、大主变上 20~30kVA。电源只有 220V 就选 220V 机型。

问：新设备贵很多吗？

答：分体式新控制箱比老一体台单价高些，但省了另购直流源、搬运人工和返修时间，综合算账更划算。具体报价看配置，详见价格篇。
