不少刚进车辆段的徒弟初次见轨道交通耐压试验台，以为是个大号升压器。其实它背后是一套完整的工频高压发生与测量回路：从调压器到试验变压器，再到测量和保护，环环相扣。理解原理，才能在升压异常时知道问题出在哪一环，而不是瞎调一通把试品弄坏。

核心回路：调压器加试验变压器

整套设备从调压器起步，由它平滑调节输入电压，再送给试验变压器升压。比如5千伏安的工频耐压台，低压输入0到220伏、电流0到23安，高压侧输出0到50千伏、电流0到100毫安，电压比由变压器变比决定。

单框芯式铁芯结构是常见做法，初级绕组绕在铁芯上、高压绕组在外，同轴布置减少漏磁通、增大绕组间耦合，升压更稳。八角形外壳则兼顾美观与电场均匀。

交直流两用靠短路杆切换：短接硅堆得交流输出，取消短路杆得直流输出。轨道交通多数车载设备做交流工频耐压，但遇到直流部件也能一机两用。

测量与判据怎么来的

屏幕上显示的电压、电流来自测量绕组。电压测量精度1.0%满量程正负3字，电流同精度，读数直接反映试品承受的高压和流过的电容电流。

试验结果自动判断是智能台子的亮点：升到设定值并保持计时，期间出现击穿或闪络，设备记录击穿电压并自动判失败；全程平稳则判通过。这比人工盯表靠谱得多。

计时长度0到9999秒，特殊模式可长时间工作。像牵引变压器交流耐压常要求一分钟，绝缘子可能更久，计时精度直接关系到合格判定。

保护回路如何兜底

过电压保护自动判断上下限位，超过就终止；过电流保护在短路、闪络、击穿瞬间让主接触器断开、调压器回零，避免故障扩大。这是原理里不能省的一环。

零位启动是硬规矩：调压器不在零位根本合不上闸，强制先回零再升压，防止突然加压。开机也会自动回零，双保险。

接地保护把外壳、控制系统、变压器高压尾都接到地网，接地电阻不大于0.5欧。原理上任何高压回路都必须有可靠泄放通道，否则人和设备都危险。

谐振方式在轨道交通的应用

除直接工频外，大容量试品可用串联谐振：调频电源经激励变压器驱动电抗器，与试品电容谐振，所需电源功率仅为试验容量的1除以品质因数Q。Q高时电源大幅减小。

谐振方式波形畸变率小于1.0%，且击穿时回路电流降为正常的1除以Q，不会烧伤故障点，也没有恢复过电压。测长编组电缆、大型牵引变压器时优势明显。

频率调节范围多在20到300赫兹，0.1赫兹步进。系统自动粗调谐再细调谐，三分钟内找到谐振点，比手动调感方便，适合车辆段批量作业。

智能控制台干了啥

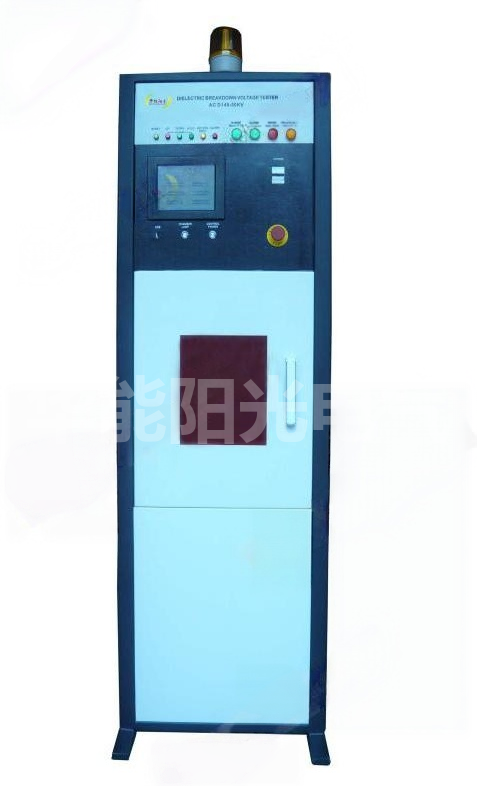

现代轨道交通耐压试验台把测量控制集成到工业控制计算机，全自动控制加快速信号分析。四种试验模式：匀速升压、阶段升压、逐级升压、手动升压，按试品灵活选。

动态曲线图实时显示高压变化趋势，U盘可导出历史记录，试验结束还能自动打印结果。状态监控系统用绿红两色标出接地、零位、合闸、升压等状态，异常一目了然。

测控一体还带来抗干扰能力，冲击试验环境里不需额外屏蔽。硬件电器连锁保证操作安全，门禁和声光报警在异常时持续提醒。

接地与零位是原理的底线

原理再复杂，落地就两条：接地要牢、零位要准。试品表面擦干净且绝对干燥，外壳和非被试绕组可靠接地，充油设备还得静置足够时间再试。

耐压前后都要测绝缘电阻，作为辅助判据。试验现场围好遮拦、挂标示牌、派专人监护，这是工频高压试验的基本纪律。

一句话总结原理：调压升压、测量判据、保护兜底、谐振省功、智能管控，五件事串起来，就是一台轨道交通耐压试验台的工作全貌。

常见问答

问：工频耐压台输出的算直流还是交流？

答：默认输出交流工频高压，靠短路杆切换可得直流。车载交流设备按GB50150做交流耐压；直流部件建议配直流高压发生器，避免混用误判。

问：谐振方式和直接工频差别大吗？

答：对小车载件差别不大；但测长电缆、大型牵引变压器时，谐振所需电源仅为1除以Q，波形更好、击穿电流更小，优势明显。

问：屏幕显示的电压是试品实际电压吗？

答：是经电容分压器或测量绕组折算后的真实高压，精度1.0%满量程正负3字。仍以标准分压器校准为准，定期送检。
