不少刚接触电工薄膜检测的同行以为，绝缘薄膜耐压综合试验系统就是一台高压电源加一块电压表。真拆开看，它是把耐压加压和局部放电检测两套回路揉在一起，靠一个耦合电容把高压侧的小信号引到局放仪上。下面把原理拆开讲，免得现场误操作。

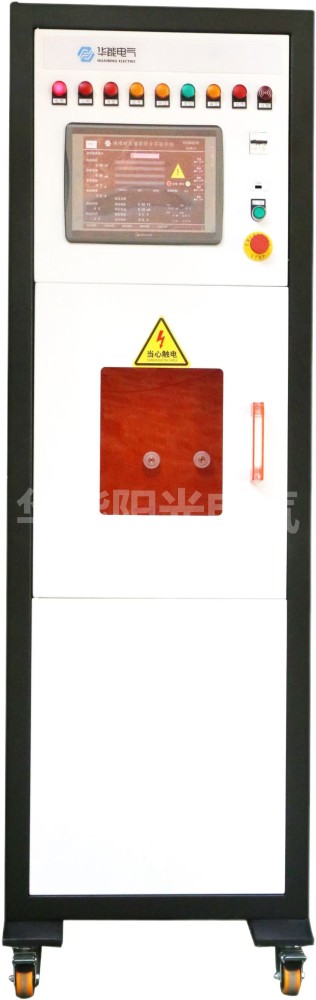

整体架构：高压源加局放检测

1. 直流高压源：：系统电压源额定电压10千伏直流，额定电流1安，直流输出0到10千伏连续可调，设定细度0.1千伏，输出纹波系数小于3%，保证加压平稳不抖动。

2. 局放检测通道：：局放仪峰值采样频率不小于20兆赫，采样精度12位，测量频带10千赫到1兆赫，测量范围0.1皮库到10000纳库，量程六档可调。

高压源负责把薄膜试样两端加上规定电压，局放通道负责在加压过程中盯着试样有没有偷偷放电。两套各自独立，又通过耦合电容连成一气。

加压原理：从直流负压取信号

1. 接线方式：：直流负压施加于电箱或试样，通过耦合电容从直流负取采样信号，局放仪串接耦合电容低压侧，检测绝缘缺陷产生的局部放电信号。

2. 电压建立：：电压升至耐受值后维持，电流测量不确定度小于3%，电压测量不确定度小于3%，系统自动计时0到9999秒，到时自动回零分闸。

薄膜是典型的小电容试品，单张电容几十到几百皮法，正好落在系统试品电容范围6皮法到250微法之内，加压时几乎不拉电流，1安的源电流绰绰有余。

局放耦合原理：电容臂分压取信号

1. 耦合电容作用：：耦合电容把高压侧的纳秒级放电脉冲耦合到低压侧，局放仪在低压侧读取，既隔离了直流高压，又保住了高频信号的上升沿。

2. 校准脉冲注入：：校准脉冲发生器输出10皮库到2纳库标准方波，上升时间小于60纳秒，注入耦合电容高压端与地之间，用来标定仪器的放电量读数。

局放本质是试样内部气隙在电场下反复击穿放电，每次放电都是一个极窄的电流脉冲。耦合电容把这个脉冲无失真地引到仪器，数字滤波在10千赫到1兆赫任意选，把环境干扰滤掉。

测量原理：放电量如何换算

1. 视在放电量：：仪器按校准脉冲标定后的换算系数，把读数表示为视在放电量，单位皮库，量程×1到×100000六档覆盖从0.1皮库到10000纳库。

2. 相位关联：：配合工频或试验频率，局放仪记录放电发生的相位，用PRPD图谱区分真实局放和背景噪声，靠50赫相关性和100赫相关性判读。

同样的放电量，不同电容的试样对应的真实能量不一样，所以试品电容必须先测准。系统试品电容范围6皮法到250微法，单张薄膜测出来一般在百皮法量级，输入仪器就能正确折算。

保护原理：击穿后如何收场

1. 门禁联锁：：门禁开关接入电源控制回路，测试中门被打开立即切断高压输出并接地保护，安全光栅异常也立刻终止试验。

2. 过压过流：：电压超过60伏安全值时红色指示灯提示，输出高压时有电铃示警，急停按钮可在人员被困时内部停试。

薄膜一旦击穿，回路电流瞬间变大，系统靠过流保护把源拉住，同时接地端子把残余电荷放掉。绝缘垫对地1000伏阻抗不小于10吉欧，保证操作台面不带电。

数据处理：从波形到报告

1. 波形存储：：每次试验的局部放电波形、相位图谱实时存入系统，U盘可导出原始数据，后台软件生成Excel或PDF报告。

2. 防造假：：连续多次试验结果相同会自动报警，操作日志记全参数修改、权限变更、故障与产量，便于质量追溯倒查。

武汉华能阳光电气这套系统支持对接MES追溯平台，合格数据自动上传，NG品不进入下一工序。对薄膜厂来说，这套闭环比单台仪器值钱得多。

小结：为什么叫综合系统

单台耐压台只会加压，单台局放仪不会加压。绝缘薄膜耐压综合试验系统把两者合成一套自动流程：加压、保压、测局放、判合格、出报告一气呵成，原理上就是高压源加耦合电容加局放通道三位一体。

常见问答

问：薄膜是小电容试品，为什么还要10纳库这么大量程？

答：日常薄膜局放只有零点几皮库，但系统也常测成组绝缘材料或带工装的试样，电容和放电量都大。量程到10000纳库、六档切换，是从单张薄膜到整卷材料都能覆盖，采样精度12位保证弱信号也不失真。

问：耦合电容会不会把直流高压带进局放仪？

答：不会。局放仪串在耦合电容的低压侧，结构上和直流高压是隔离的，只取高频放电脉冲。这也是IEC 60270规定的标准接法，校准脉冲从耦合电容高压端注入来标定，安全又准确。

问：为什么纹波系数要小于3%？

答：纹波大了，电压平均值和实际峰值偏差大，薄膜承受的其实是波动电压，测出的击穿强度不稳。本系统额定输出纹波小于3%，电压测量不确定度也小于3%，读数可信，符合GB/T 1408.1对试验电压质量的要求。
