头回上手这机器，别急着开机就扫。绕组变形测试对接线和前置条件讲究，步骤错了曲线就是废的。我带新人一般按七步走，照着做基本不会出洋相，下面拿一台110千伏主变当例子过一遍。

头一步：把设备整利索

1. 停电放电接地：被试主变必须先停电、三相短路并可靠接地，拆掉所有外部连线、套管末屏和中性点引线，让绕组处于独立状态。不拆干净，杂散电容直接把曲线带偏，白测。站里那台我们先放电十五分钟才动手。

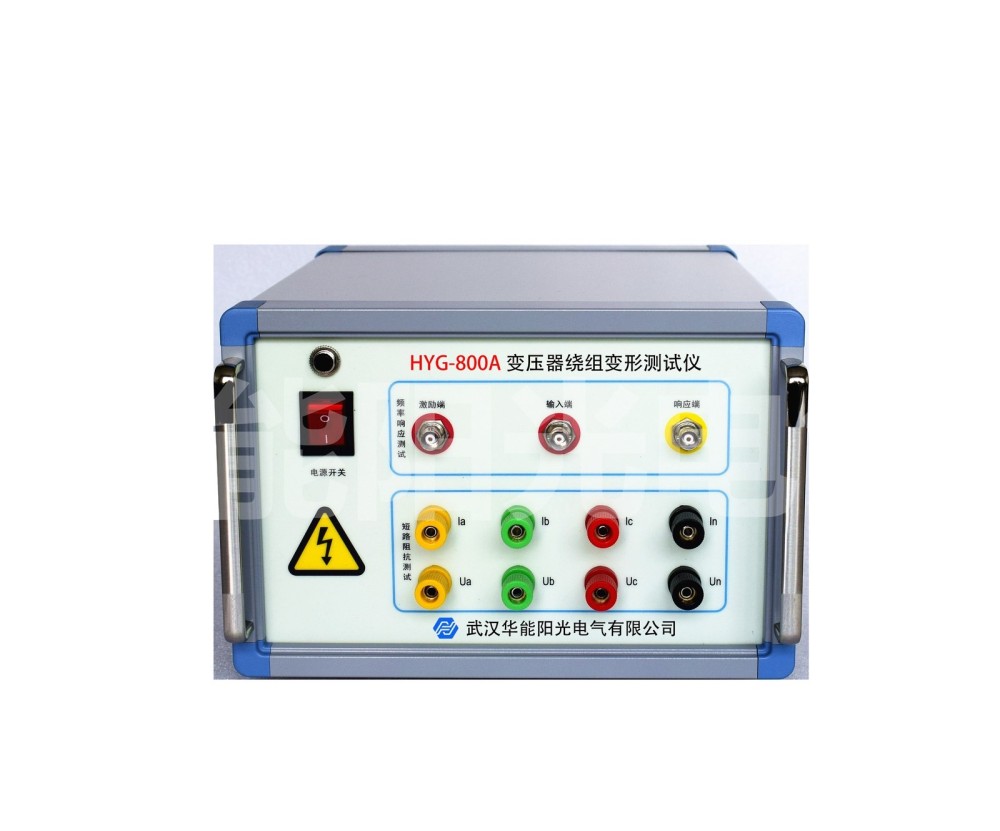

2. 仪器预热与自检：开机预热十分钟，先做仪器自检和开路短路校准，确认测试线完好、通道正常。武汉华能阳光电气这套开机有引导，跟着点就行，但校准这步别跳，它是曲线可信的前提，偷不得懒。

第二步：接测试线

1. 高低压侧接线：按说明书把专用测试线夹到对应套管，一端注入、一端测量，夹钳要拧紧、接触面擦干净。同一相高低压侧的接线方式每次保持一致，否则和历史曲线没法比，这点老师傅容易马虎，得盯紧。

2. 记录分接位置：有载分接开关固定在同一个分接档，把档位号写进记录。分接不同绕组匝数就不同，曲线必然移，后期比对时这是首要核对项，漏记了后面怎么比都是错，白忙活一场。

第三步：分相扫频

1. 扫频参数设置：选频响法，扫频范围1千赫到1兆赫、一千个频点，单相约一分半钟。A、B、C三相各扫一遍，仪器自动存三相曲线。环境若紧邻带电设备，开数字滤波压干扰，曲线才干净，结论才稳。

2. 低电压阻抗法：切到短路阻抗法，低压侧加不高于二百五十伏电压、注入五安电流，测三相阻抗。和频响法数据放一起，IEC60076-18里阻抗变化超正负百分之二就标黄，留作判据，不漏判。

第四步：建库与比对

1. 首测务必存档：新投运或首次测的主变，曲线按编号相别分接存档，这就是以后的基准。我们站二十三台主变都已建库，点开就有历史，纵向比较一键出相关系数，省去翻笔记本，效率翻倍。

2. 纵向横向都看：纵向比自己历次，横向比同型号三相。A相比B相比C相，哪相掉坑一眼见。相关系数低于零点八五且曲线形态异常，才往变形上靠，别一见小波动就慌，先查干扰再下结论。

第五步：出报告

1. 报告格式：软件直接出DL/T911格式报告，含三相叠图、相关系数表、阻抗偏差和建议。U盘导出进台账，迎检调得出。报告写清方法编号、环境温湿度和分接位置，审核的人好查，不卡壳。

第六步：收工恢复

1. 拆线恢复与放电：测完先对被试绕组充分放电，再拆测试线，按原样恢复外部连线。测试线收回时检查夹钳有无烧痕、线皮有无破损，下次用着才放心，别用着用着线断了误事，耽误的是自己。

常见误操作提醒

1. 忘记分接档位：新人十次有八次栽在这。分接不同匝数就不同，曲线整体平移像坏了一样。每次测前先念叨一句档位号，写进记录再开机，养成习惯后这类乌龙基本绝迹，省去返工和挨批。

2. 带电邻近不滤波：站用变就在旁边还不开数字滤波，曲线满屏毛刺。现场紧邻带电设备时，先开滤波、挪远测试线、选负荷低谷测，动态范围一百分贝以上的机子也架不住硬扛强干扰，该开的功能得开。

一份合格记录长啥样

1. 必填字段：记录至少含变压器编号、相别、分接位置、扫频范围、环境温湿度、仪器编号和操作人。武汉华能阳光电气软件自动带这些字段，导出即归档，手写容易漏项，迎检时被追着补，难看。

2. 异常怎么记：发现相关系数低于零点八五的，记录要写清重测次数、排除的干扰项与结论，附曲线截图。这样的记录经得起复查，真出问题也是闭环证据，不是一笔糊涂账，谁都挑不出毛病。

常见问答

问：扫频时曲线毛刺很多怎么办？

答：先查接线夹钳是否拧紧、接触面有无氧化，再确认外部连线是否拆净。仍不行就开仪器的数字滤波、远离带电母线，或改在负荷低谷时段测。重测仍异常才考虑设备本身干扰，别急着归咎仪器。

问：有载分接开关要放在哪档测？

答：固定在同一个运行分接档即可，关键是每次一致。推荐放在常用档或上限分接，并在记录里写清档位号。不同次测试必须同档，否则匝数不同导致曲线整体平移，比对失效，前功尽弃。

问：测试线能用普通线代替吗？

答：不能。频响法对线损和分布参数敏感，普通线引入的误差会直接进曲线。必须用原厂专用测试线和夹钳，并定期校准。线材老化、夹钳氧化都会让重复性变差，该换就换，别凑合。
