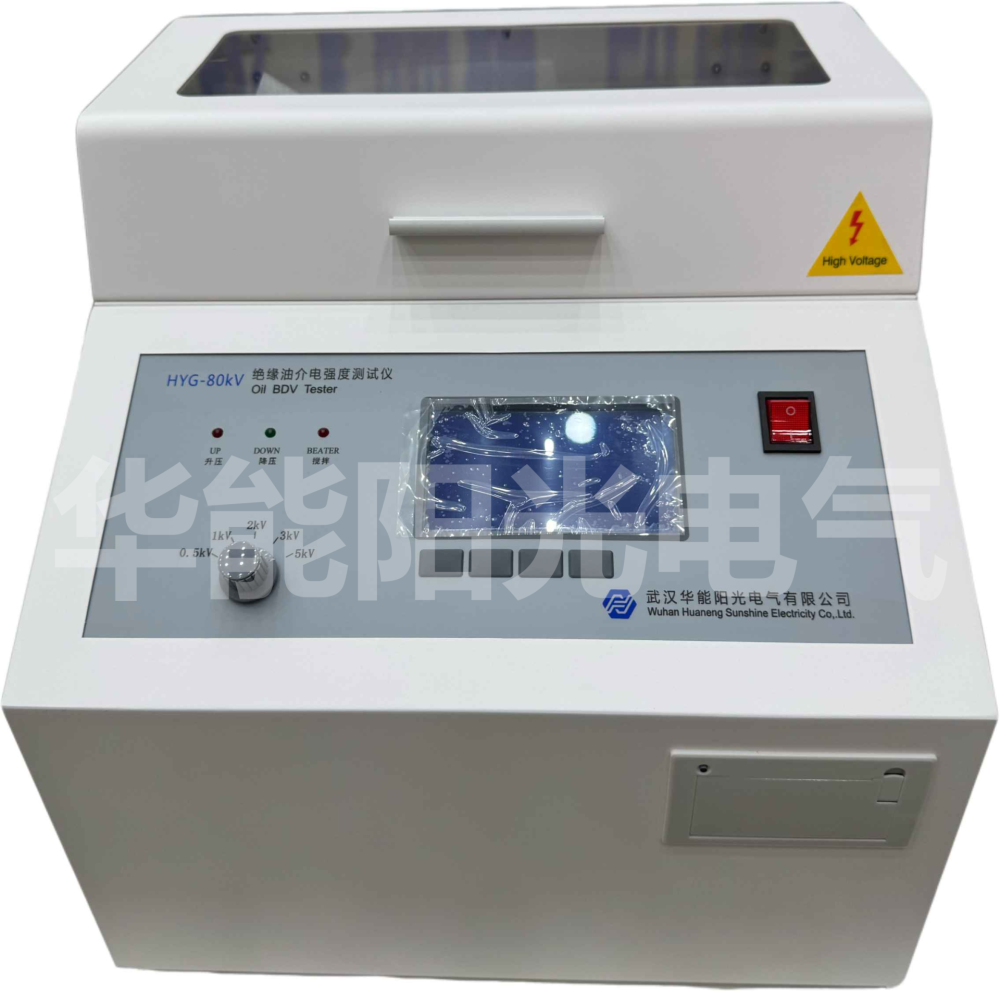

不少新同事第一次见绝缘油介电强度自动测试仪，以为是个简单高压盒。其实它整套是「加压—检测—判定」闭环，背后有一套严格的电气逻辑。今天用现场能听懂的话，把原理拆开讲明白，免得只会按按钮不懂为啥。

核心就是测击穿电压

1. 击穿电压定义：在标准油杯两电极间匀速加交流高压，直到油样被击穿的最短距离耐压值，单位kV，就是绝缘油的介电强度，直接反映油里水分和杂质多少。

2. 判定依据：按GB/T507做一次连续6次击穿取算术平均值，作为该油样的最终击穿电压，极差过大说明油质不均或操作有干扰，必须重做才准。

3. 合格硬杠：运行变压器油合格线：110kV及以下≥35kV、220kV≥40kV、330kV及以上≥45kV（GB/T7595），这是现场判废的硬杠杠，低于它就安排滤油。

高压是怎么加上去的

4. 升压回路：内部工频变压器配合步进调压，按设定速率2.0kV/s匀速升压，优质机型用推挽线性放大，波形畸变率低于3%，避免尖峰误触发击穿，数据才稳。

5. 电压采样：高压侧经精密电阻分压，实时采到0.1kV分辨率，单片机每毫秒比对一次，一旦电流突变立即判击穿并锁存当时电压值，精度靠这环。

6. 速率不可乱调：升压速率选错会直接带偏结果，国标钉死2.0kV/s，IEC60156同口径，现场别自己乱调档，调了数据就失去跨站可比性。

击穿怎么被识别

7. 电流突变判据：正常加压时泄漏电流仅微安级，击穿瞬间电流骤升到毫安级，比较器在10微秒内给出中断信号，立即降压保护电极，反应比人快得多。

8. 自动灭弧：击穿后2秒内自动断开高压并短接放电，防止电弧烧蚀电极，比手动设备安全，也避免连续电弧污染油样影响下次测量，电极寿命长几倍。

9. 锁存与记录：每次击穿电压被锁存进存储，6次跑完自动算均值极差，屏幕和打印机同步出数，全程无人干预，避免了人读表的主观误差。

搅拌静置为何重要

10. 搅拌作用：击穿会产生碳粒沉积，搅拌5分钟让油均匀，避免碳桥导致假性连续击穿；设定0-99秒可调，规程默认不少于5分钟，这步省不得。

11. 静置消泡：搅拌会带入气泡，静置不少于3分钟让气泡上浮消失，否则气泡先击穿拉低数值，这是DL/T429.9明确要求，我们对比过不静置低4到6kV。

12. 温湿度影响：油温和环境湿度也影响结果，规程要求室温下测、油样避光防潮，南方回南天更要关门窗测，不然水分窜进来数据直接失真。

数据怎么出来

13. 处理与显示：单片机算6次均值、最大值、最小值和极差，7寸屏显示曲线，带微型打印机出报告，按DL/T596格式归档留给运行台账，清清楚楚。

14. 通讯上传：RS232或U盘导出原始数据，后台系统直接收数，新建智能站要求试验数据上云，便于趋势分析和预警，纸质记录早跟不上节奏。

15. 大容量存储：现在机型能存200组以上记录，春检一轮下来不用纸笔，调历史一键出表，迎检特别省事，也方便跨年做油质退化对比。

和标准的关系

16. 遵循的标准：方法标准GB/T507-2002、IEC60156、DL/T429.9，判废标准GB/T7595、DL/T596、GB50150，原理再花哨也得落回这些硬条文，绕不开。

17. 误差来源：主要是电极光洁度、间距2.5mm偏差、升压速率和油温，控制住这四项，整机精度就能稳在±1.5%以内，其余都是次要因素。

18. 懂理才能用好：原理懂了，选型和使用才有底气，不会被人拿参数表一忽悠就晕，实测才有可比性，出问题也知道从哪查起。

原理落到现场怎么用

19. 现场联想：理解原理后，遇到异常会自己顺藤摸瓜，比如升压抖动先想波形再想电极，不用遇事就打电话，成长快人也自信，不依赖厂家。

20. 带徒方法：带徒弟时我让他先画一遍加压流程图，能画全说明真懂；原理通了操作才不慌，数据出岔也能立刻定位是哪环，现场不抓瞎。

21. 标准对照：原理和标准是一体两面，懂了GB/T507为啥定2.0kV/s，就不会被人忽悠调速率，现场把关有底气，签字才踏实不被挑刺。

常见问答

问：为什么必须用2.0kV/s升压？

答：GB/T507-2002和IEC60156均规定2.0kV/s，速率过快局部发热会拉低击穿值，数据不具可比性。

问：6次取均值有什么讲究？

答：单次击穿随机性大，6次取算术平均并看极差，极差超3kV说明油质不均或受干扰，需重做。

问：电极间距为什么是2.5mm？

答：GB/T507规定标准平板电极间距2.5mm，间距变了场强就变，击穿电压失去统一比较基准。
