嘴上说参数没用，得看现场真跑。上个月我们在一座 110kV 变电站秋检，用控制箱手调感应耐压测试仪对 23 台 10kV 开关柜和 3 台主变套管做交接后耐压，把数据原样记下来，给大家一个参考，也顺便验证这设备的实战成色到底如何。不吹不黑，只摆现场真实数字，供你判断这设备到底行不行，值不值得配到班组里。

一、试验项目与安排

1. 试品清单：本次共 23 台 10kV 开关柜(柜内 PT、避雷器、母线)、3 台主变 35kV 套管，按 DL/T596 周期安排。开关柜交流耐压 42kV/1min，套管 68kV/1min，都是规程里的硬指标，来不得半点马虎。

2. 人员分工：试验组 4 人：1 人操作调压器、2 人监护记录、1 人巡线看试品。开工前宣读安措，遮栏围好挂'止步高压危险'牌，专人监护不离人，分工明确不混乱，谁离岗谁补位都清楚。

二、设备配置

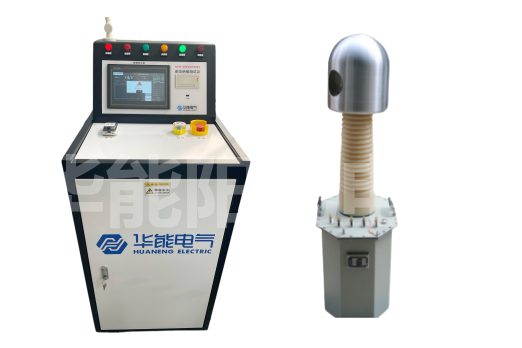

1. 主机参数：控制箱 5kVA/50kV，试验变压器高压 0~50kV、电流 0~100mA，低压输入 0~200V，仪表端 100V 直读，计时 0~999S，环境 -20~+50℃ 适用，湿度≤85%RH，全天室外连做无压力，风吹日晒照常干。

2. 接线方式：变压器外壳、控制箱外壳、高压尾 X 端共地网，接地电阻实测 0.4Ω(不大于 0.5Ω)。限流电阻按 0.5~1Ω/V 串入高压侧，球隙整定 110%~120%，接线复查两遍才送电，稳字当头。

三、升压过程记录

1. 开关柜一组：42kV 耐压：调压器零位合闸，快速升压至 75%(31.5kV) 转 2%/秒 慢升，1 分钟计时声光报警后回零。23 台全部通过，泄漏电流稳定 8~15mA，表针全程平稳无抖动，过程顺滑。

2. 主变套管：68kV/1min：套管 Ct 约 800pF，按公式 50kV 档容量充足。升压至 68kV 表针平稳，无闪络，回零后测绝缘电阻较耐压前无下降，判合格，数据当场填入记录卡，不拖到事后补。

四、异常与处置

1. 一台柜异响：第 17 台升压到 38kV 时柜内有滋滋声，立即回零断电。查为母线支撑件受潮，烘干 24 小时后复测 42kV/1min 通过。按规程记异常一台并留处置记录，不掩盖问题，台账清清楚楚。

2. 表针摆动：一台 PT 耐压时电压表小幅摆动，降压检查发现一次端子接触不良，紧固后复试正常。说明升压中盯表比盯时间更重要，表一抖就要警惕，别硬撑升压，慢工出细活才安全。

五、数据汇总

1. 通过率：26 台试品中 25 台一次通过，1 台受潮复测通过，整体合格率 100%。耗时 2 个工作日，控制箱连续工作无过热保护动作，表现稳定，老师傅评价靠谱，没掉过链子。

2. 精度核对：用外接分压器抽测 3 台，控制箱直读与分压器读数偏差不大于 1.5%，符合电压精度指标。计时误差小于 1 秒，满足交接要求，报告顺利签字归档，审计一次过。

六、老师傅体会

1. 手调优势：现场风大、临时电源波动，手调比自动更跟手，遇异常能秒回零。旋钮阻尼舒服，连续操作 2 天不累，老师傅更愿意用，状态心里有底，突发状况处置更果断利索。

2. 改进建议：建议标配 U 盘导出和打印，目前手记易抄错；长电缆试验可上 10kVA 机型缩短接线。总体表现对得起这个配置，推荐日常预试和交接使用，是配网班的称手家伙。

七、同款横向比对

1. 与自动比：同容量自动耐压台升压更省人，但遇临时电源波动和试品异响时，手调回零更果断。本次风大电源晃，手调跟手的优势体现明显，没出现自动台常见的误判停机，节奏自己控。

2. 与老机比：同站旧一体台做同样 23 台要分两天还多人抬，新控制箱一人提着走、两天连做无过热。重量和效率的提升，现场干过的都明白差距有多大，省下的是真金白银的人工。

3. 总体评价：综合精度、便携、保护、价格，这台 5kVA 控制箱在配网预试档位里表现均衡。它不是顶配，但把该有的都给足了，日常使用挑不出大毛病，推荐作为班组标配装备。

常见问答

问：5kVA 带 23 台开关柜够吗？

答：开关柜 Ct 小(几百 pF)，42kV 耐压按公式容量需求远低于 5kVA，单台控制箱连做 23 台完全够，中间回零断电休息即可。若是长电缆或大主变要另算。

问：实测泄漏电流多少算正常？

答：10kV 开关柜 42kV 下泄漏电流多在 8~20mA，关键是平稳不突变。超过历史值数倍或随电压非线性飙升要警惕受潮或缺陷，结合绝缘电阻综合判断。

问：连续做试验会过热吗？

答：5kVA 箱式结构散热够，本例连做 2 天无过热保护。但每台试品耐压后必须回零断电，累计通电时间按说明书，避免长时间满负荷运行。
