不少同行用了一辈子设备，真被问到介质损耗到底是测啥，还是说不出个子丑寅卯。简单讲，油在交流电场里不是理想电容，会发热耗能，这个损耗和体积电阻率合起来，就是评判油老不老、脏不脏的核心。下面把原理拆开揉碎讲，力求让刚入行的也能听明白。

介质损耗因数的物理意义

1. 有功与无功分量：交流电场下油中电流拆成容性无功分量和阻性有功分量，阻性部分就是损耗，tanδ等于两者之比，数值越大说明油里极性杂质和水分越多。

2. 为什么看90℃：油温升高极性分子活动加剧，劣化产物溶解更充分，tanδ在90℃下差异最明显，所以运行油监督固定在这个温度点测，低温下好坏分不清。

新油tanδ可以低到0.01%以下，运行多年的油吸了水分和氧化物，能涨到百分之零点几甚至更高。这个比值比单纯看电阻率更灵敏，是老化早期预警的好指标，往往电阻率还没动它先抬头。

测试电桥与信号提取

1. 标准油杯当电容：三电极油杯本身就是一只标准电容器，高压电极加交流测试电压，测量电极感应电流，屏蔽电极消除表面泄漏，构成平衡测量回路，电容值已知才能反算。

2. 数字滤波取基波：现场工频干扰强，设备用傅里叶变换从总电流里提出50Hz基波的有功和无功分量，再算比值，抗干扰能力比老式手动电桥强得多，白天也能测。

早期是西林电桥手动调平衡，读数靠人眼，受干扰就乱摆。现在主流是变频加数字化采样，自动加压、自动算tanδ，测量时间从几分钟压到几十秒，化验员不用守在边上盯表针。

体积电阻率怎么测

1. 加直流电场：介损测完切换到直流，在油杯两端加直流高压，测稳态泄漏电流，用欧姆定律反推电阻率，反映油阻挡直流漏电的能力，单位是欧姆厘米。

2. 极化与吸收：加电瞬间有吸收电流，要等几十秒到几分钟才稳定，设备按规程等到电流平缓再读数，否则电阻率会虚高一大截，这步急不得，测准靠耐心。

电阻率单位欧姆厘米，合格运行油90℃下不低于1乘10的10次方。它和tanδ互补：有些油tanδ正常但电阻率已掉，往往是可溶性杂质在作怪，单看一项就会漏判这类隐患。

控温与测量回路

1. 油杯加热：油杯外绕加热膜或油浴，内置PT100实时控温，控制器用PID把90℃锁在±0.5℃内，温度稳数据才稳，这是整机的精度根基，温控飘了前面全白搭。

2. 高压与采样：测试电压一般0到2000V交流，经高压继电器加到油杯，采样电阻把电流转成电压送ADC，分辨率做到微安级以下，微弱信号才分得清。

整套回路对绝缘和屏蔽要求极高，高压端一点爬电就会把微小电流淹没。所以好设备机箱是金属屏蔽的，引线也是专用高压硅胶线，接地端子独立，这都是为了把本底噪声压到最低。

数据处理与判定

1. 自动换算：设备把测到的电容、tanδ、电阻率按GB/T 5654算法自动换算到标准温度，直接对照GB/T 7595限值出合格与否结论，不用人拿计算器慢慢算。

2. 趋势比对：同一台变压器历次数据存进软件做曲线，tanδ逐年抬头就是老化信号，比单次绝对值更能说明问题，运维据此安排滤油或换油，把事故拦在门外。

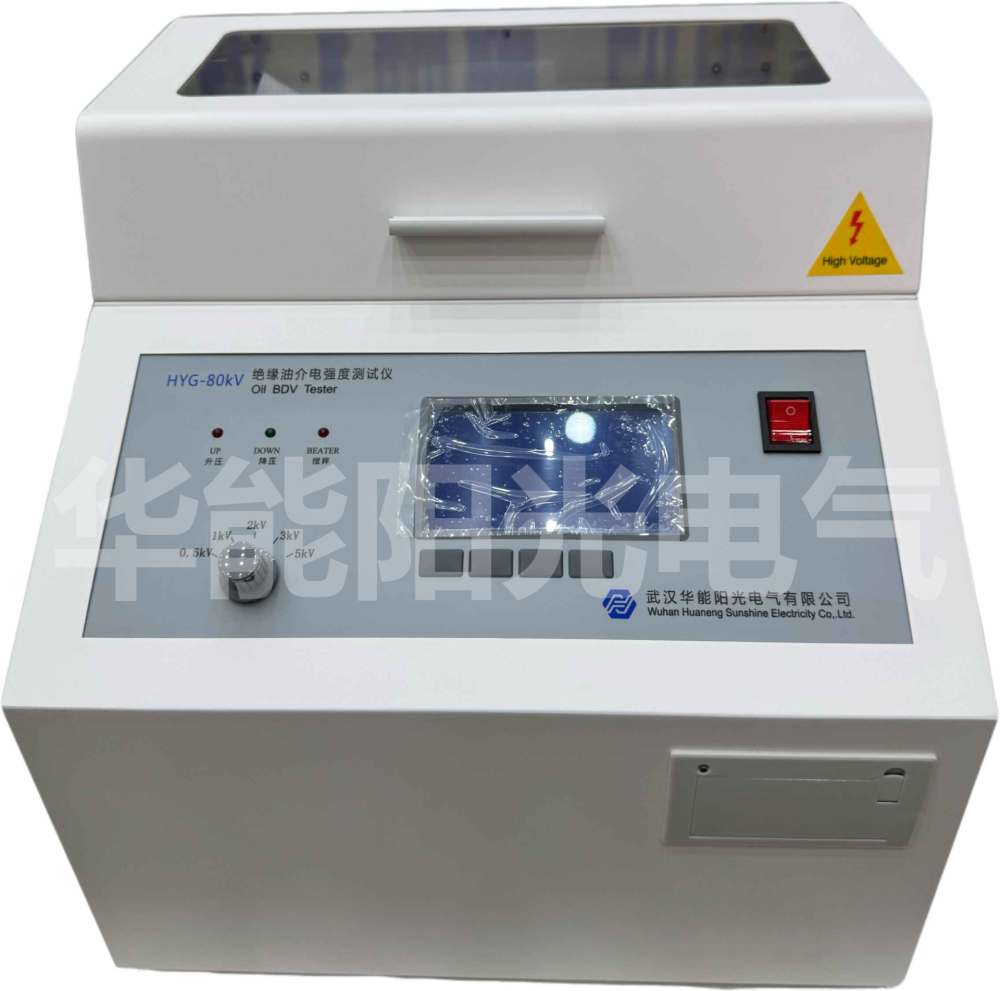

武汉华能阳光电气的设备一般带数据管理和导出，能生成带日期的试验报告，方便归档。原理不复杂，难在把微小信号从干扰里抠准、把温度控死，这两点做到位数据自然服人。

误差来源与抑制

1. 主要误差项：误差来自油杯污染、温度漂移、电极间隙变化、本底噪声和读数时机，其中油杯污染占比最大，所以清洗装配是操作员最能主动把控的环节。

2. 抑制手段：硬件上屏蔽接地加滤波，算法上傅里叶提取基波，操作上规范清洗和充分平衡，三管齐下把总误差压进标称带，单靠某一招都不够稳。

理解误差从哪来，才知道平时该盯哪。我们班每月做一次标油核查，目的就是盯住漂移趋势，等超标再修就晚了，预防永远比救火省心也省钱。

常见理解误区

1. 误当纯电容：有人以为油只是电容，忽略阻性损耗，其实tanδ正是衡量这部分，把它当纯电容测出来永远为零，毫无意义，原理不清数据就是瞎掰。

2. 只看单次值：单点绝对值受取样偶然影响大，真正有用的是同台设备历次趋势，只报一个数不建库，等于浪费了纵向比对这个最强的诊断武器。

原理吃透，操作才不慌。新员工培训我们先讲这一课再碰机器，宁可慢半天，也别测了一堆数自己都解释不了，那才真危险。

常见问答

问：tanδ和电阻率哪个更重要？

答：都重要，看角度不同。tanδ对早期老化、可溶性污染物更敏感；电阻率反映整体绝缘阻挡能力。规程两项一起测，缺一不可，单看一项会漏判。

问：为什么有的设备要变频有的用工频？

答：工频法在现场强干扰下容易测不准，变频法在50Hz两侧各取点推算真实值，抗干扰更好。油化验多为实验室环境，工频加数字滤波已够用，现场巡检才更依赖变频。

问：油里有气泡会影响结果吗？

答：会，而且影响很大。气泡相当于局部放电和额外电容，使tanδ虚高、电阻率虚低。所以升温要平缓、注油要沿杯壁慢流排尽气泡，测前静置消泡。
