不少年轻同志第一次接触过电压保护器测试仪，会以为它和普通兆欧表差不多。其实它干的是两件活：一件是给金属氧化物阀片加直流，找那一毫安对应的参考电压；另一件是在运行电压下把阻性泄漏电流从总电流里揪出来。两件事合起来，才能判断保护器还灵不灵。

一、直流参考电压测量原理

1. 逐步升压找拐点：：仪器内置直流高压源，电压从零缓慢上升，同时采样泄漏电流。当电流恰达到一毫安时锁存此刻电压，即为参考电压，这是判定阀片伏安特性的基准点。

2. 半自动折算：：记下参考电压后，仪器自动把电压降到七成五，保持此值读取泄漏电流。该电流越小说明阀片非线性越好，规程一般要求不大于五十微安，属老化判据。

3. 高精度采样：：升压过程用程控电源与高分辨率模数转换，电压精度与电流分辨率都要足够细，否则那几十微安的微小变化读不出来，临界缺陷就被放过。

二、交流阻性电流分离原理

1. 傅里叶谐波分析：：保护器在交流电压下总电流含容性与阻性两部分，仪器用快速傅里叶把基波与各次谐波分解，阻性分量只占总量的一到两成，必须分离才看得准。

2. 相角差判据：：全电流对电压基波的相角差越小，说明阻性成分越多。规程常用相角差配合阻性电流基波评价，角度过低提示受潮或污秽，是现场常用的快判指标。

3. 谐波贡献识别：：阀片老化时阻性电流谐波会明显增长，而污秽受潮则基波增长为主。仪器给出各次谐波柱图，老师傅据此区分是老化还是受潮，处理方向不同。

三、无线取压与同步采集

1. 电压通道：：带电测试时，电压信号通过无线或钳形方式从互感器取得，避免长距离拉线。传输距离要求够远，且在站内有强电磁干扰时仍能稳定传回基准电压。

2. 电流通道：：泄漏电流取自保护器接地端或专用互感器，多通道可同时测三相，配合电压基准做矢量计算，一次接线把三相阻性电流都算出来，效率高一截。

3. 同步与抗干扰：：电压电流必须同源同步采样，否则相角算错全盘皆错。仪器用高速微电脑加数字滤波，在站内复杂电磁环境下仍能给出可信的相角差数据。

四、工频放电电压测试

1. 间隙型专用：：带串联间隙的保护器要测工频放电电压，仪器施加工频升压直到间隙击穿，记录放电瞬间的电压值，并与厂家给出的上下限对照判断是否合格。

2. 升压速率控制：：放电电压对升压速度敏感，标准导则规定逐级升压的速率，仪器按设定的爬升曲线工作，保证每次测试结果可比，不能随意快慢，否则数据漂移大。

3. 灭弧与复位：：间隙击穿后仪器立即降压灭弧并复位，避免持续燃弧损伤试品与设备，这也是它和普通工频耐压装置不一样的地方，保护回路要可靠。

五、数据处理与判据

1. 自动比对：：仪器内固化了常见判据，测得参考电压、泄漏电流、阻性电流后自动与出厂值或规程限值比对，给出通过或注意的结论，现场就能初步定性。

2. 趋势存储：：每次测试带时间地点存入设备，可导出连续多年的数据曲线。保护器劣化是慢过程，看趋势比看单点更有价值，这也是数字化仪器的意义所在。

3. 报告生成：：测完直接生成含各项参数与结论的报告，可打印或导出，满足预防性试验记录保存要求，回班组归档不用再手工誊写，减少笔误。

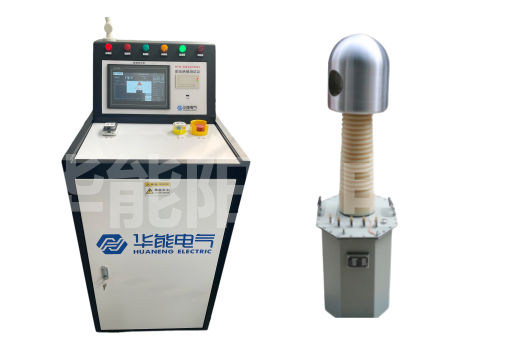

六、整机组成小结

1. 高压单元：：提供直流与交流高压，含倍压、限流与保护，是仪器的力气来源；其稳定度直接决定参考电压与放电电压读数的重复性，是核心部件。

2. 测控单元：：由微电脑加采样电路构成，负责升压曲线、同步采集与谐波运算，相当于大脑；它的算法好坏，决定了阻性电流分离得准不准。

3. 人机组装：：彩色触摸屏加中文菜单，把复杂运算变成几步操作，配合标准接口与打印，让一线班组成员也能规范完成整项试验，降低门槛。

常见问答

问：为什么既要测直流参考电压又要测交流阻性电流？

答：直流参考电压反映阀片整体伏安特性，交流阻性电流反映运行下的老化受潮，两项互补，单看一项会漏掉一类缺陷。

问：阻性电流占总电流很小，测不准怎么办？

答：靠傅里叶谐波分析与同步采样把微小阻性分量分离，仪器相角与电流精度要够高，低端误差大了就失真，所以选型看精度。

问：无线取压会不会引入误差？

答：正规设计在站内强干扰下仍能稳定传输，关键是同步与抗干扰；若传输距离不够或受扰严重，宁可改有线取压，别硬上无线。
