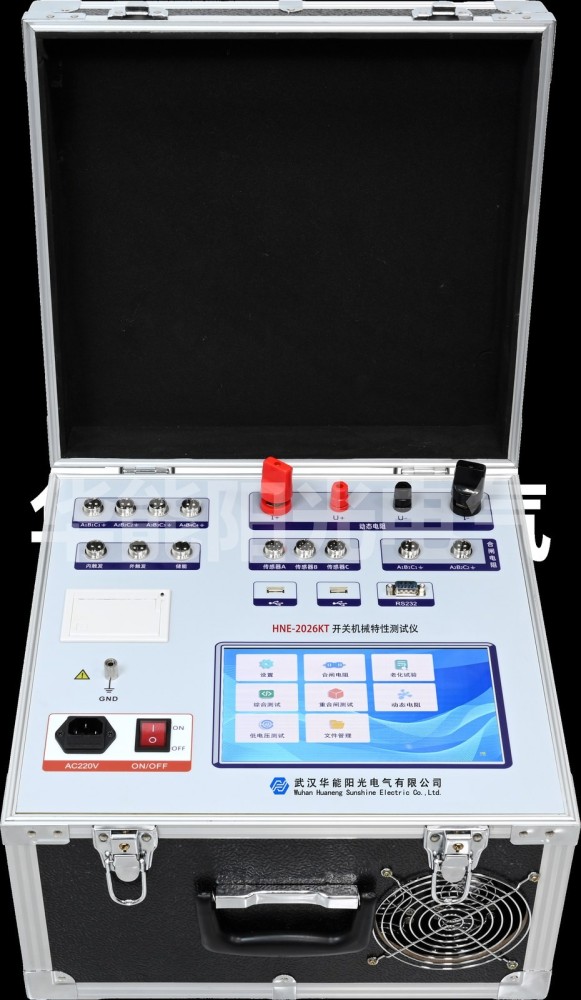

光说参数没用，得到现场见真章。上个月我们班在所辖三座变电站做了轮停检修，我把这台断路器特性测试仪从头到尾用了一遍，顺带和去年数据做了比对。下面把实测情况按环节摊开说，供兄弟单位参考。

春检首站：110千伏GIS

1. 十二路断口：：一台110千伏GIS三相十二断口一次接好，分闸时间最大差一点二毫秒、同期性标红，合于检修要求但接近临界，记下来列入跟踪。

2. 速度行程：：刚分速度平均四点六米每秒，总行程三百零二毫米、超行程十一点五毫米，和出厂值偏差在两毫米内，判定正常，直接现场打印留档。

这一台从接线到出报告二十八分钟，要搁往年用毫秒计加示波器，没一个半小时下不来。

迎峰度夏前：35千伏真空开关

1. 弹跳时间：：一台运行九年的真空开关合闸弹跳时间测出三点八毫秒，超过两点五毫秒注意值，结合超行程少二点八毫米，判定触头疲劳，安排解体。

2. 解体印证：：解体后触头烧蚀明显、行程超差，和仪器判断一致。要是只凭老办法目测，这台很可能带着缺陷度夏，负荷一高就悬。

这台算是这轮检修抓到的最典型隐患，仪器立功了。

新建站验收：10千伏少油开关

1. 行程量程：：少油开关总行程偏大，仪器量程覆盖到六百毫米、分辨率一毫米，测出总行程五百九十二毫米、开距四百八十毫米，符合交接标准。

2. 重合闸：：分合分过程一次抓全，金短时间六十二毫秒、无电流时间四十毫秒，均在厂家给定范围，验收一次性通过，没返工。

新建站验收最怕反复，数据一次过，甲方施工队都松了口气。

强干扰工况：500千伏邻间隔

1. 带电旁测：：在500千伏旁路母线带电情况下测邻间隔，仪器时间数据稳定，波形干净，没出现老设备那种抖动糊波，抗干扰名副其实。

这一项我们特意做了对比：同一位置老示波器基本废掉，新仪器照常出数，省了申请陪停的协调成本。

低电压动作试验

1. 动作电压：：直流零到二百七十伏可调电源做线圈低电压试验，一台分闸线圈在六十五伏才可靠动作、低于五十八伏拒动，符合规程，另两台正常。

低电压数据看着不起眼，却是判断线圈有无卡滞的硬指标，建议每台都做，别偷懒。

数据留存与比对

这一轮三座站共测四十七台，全部存进仪器并导出进状态系统。和去年数据比对，三台趋势性变差已列入下年度重点跟踪，实测表现总体靠谱。

数据归档与复盘

1. 导出模板：：每测完一台立刻把数据导成统一模板，含时间、速度、行程、同期性和波形图，命名按站名加间隔加日期，年底复盘不用翻箱倒柜找原始记录。

2. 横向比对：：同型号开关横向比，我们发现两组同批次GIS同期性都偏临界，反馈厂家后确认是机构批次问题，提前把同批的都列入跟踪，避免集中出问题。

实测不只是出数，更要把数用起来。我们班每月做一次数据小结，趋势变差的提前安排，迎检时这些复盘记录就是状态管控的证明。

这轮检修下来，最深的体会是仪器把看不见的机械状态变成了可读的数。以前靠手感和听声，现在靠波形和趋势，年轻人也能很快说出一台开关健不健康。数据攒得越久，状态评价越准，这台仪器算是真正嵌进了我们的检修节奏里，迎峰度夏前那轮体检，靠它把几台临界设备提前盯住，没出一起突发拒动。

这趟下来仪器没掉过链子，年轻人也敢独立出工了，数据链一环不缺。

常见问答

问：实测一台开关大概要多久？

答：110千伏GIS从接线到出报告约二十八分钟，含十二路断口、速度行程和低电压试验。比老办法的毫秒计加示波器快三倍左右。

问：弹跳时间超过多少要处理？

答：真空开关合闸弹跳一般注意值二点五毫秒，我们实测一台三点八毫秒并伴超行程不足，解体确认触头烧蚀，这种该安排检修而非继续观察。

问：带电环境下数据可信吗？

答：在500千伏旁路母线带电时测邻间隔，时间数据稳定、波形干净，和停电测得的一致，抗干扰是实打实的，可放心用于陪停困难的场景。
