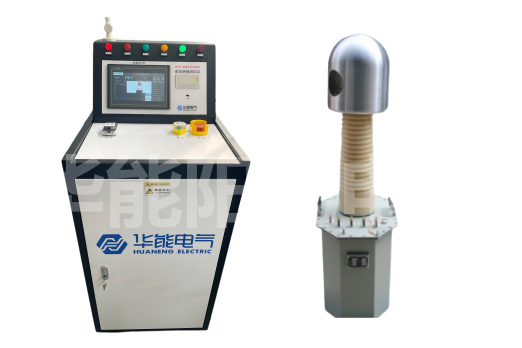

去年秋检我们班在一座一百一十千伏变电站用了便携式打压测试仪做开关柜和互感器交接验收，前后干了六天。这里把真实数据和现场感受摆出来，不掺水分，供同行参考这台箱子到底扛不扛造。

现场布置情况

1. 进场就位：：两台箱式设备加附件，一辆皮卡就拉走，两个人在开关室十分钟架好，比起以前叫叉车挪分压式大柜，光转场就省了小半天，老师傅腰也好受些。

2. 接线耗时：：单台试品从接线到升压准备约十五分钟，高压连线控制在五米内并用防晕线，接地接同一地网、电阻实测零点三五欧，零位灯亮才合闸，流程顺得很。

试验数据记录

1. 试验项目：：本次共完成二十三台设备，含开关柜十二面、电压互感器六台、避雷器五组，按 DL/T596 施加对应高压，开关柜四十千伏、互感器三十千伏、避雷器按出厂值，全部符合规程。

2. 人员分工：：试验组共四人，一人操作、两人监护记录、一人巡线，计时到自动回零并打印结果，单台平均八分钟，六天累计有效工时约三十小时，效率比往年高。

精度与稳定性

1. 读数稳定：：四点七寸液晶全程无跳变，电压精度百分之一满量程加三字，同一台互感器早晚复测偏差小于百分之一，数据拿去复核没被挑出毛病，验收一次过。

2. 波形观察：：用便携示波看输出近似正弦，畸变很小，升至七成五额定后按百分之二每秒缓升，没出现突加压引起的表针抖动，试品状态平稳。

保护动作实测

1. 模拟击穿：：为验证保护，对一台已知受潮套管做耐压，三十千伏左右闪络，主接触器瞬时断开、调压器自动回零，记录下闪络电压值，保护比人手拉闸快得多。

2. 接地告警：：中途故意松开一根地线，屏幕立刻闪接地警告并拒绝升压，重新接牢才继续，这套联锁在现场能拦住大半麻痹大意引发的事故。

异常与故障

1. 一次跳闸：：第二天一台互感器内部有异响，升压到二十五千伏电流超限保护跳开，降压断电查明是运输磕碰导致内部松动，避免了带病投运，设备没受损。

2. 环境适应：：第三天阵雨，开关室湿度到百分之八十仍正常，但户外临抛作业我们搭了防雨棚，温度零到五十摄氏度、湿度不大于百分之八十五的区间里它很稳。

总体评价

1. 省力明显：：六天下来搬运、接线、读数、出报告全程比老设备轻松，年轻人也敢独立操作，班组长终于不用每步都盯着，可以把人派去别处干活。

2. 数据可信：：自动判定加打印报告减少了人为争议，秋检总结里这批数据直接用了，没返工。要说不足，就是大容量试品还得另借谐振装置，箱子不是万能。

与老设备同场比

1. 效率对比：：同一座站，往年用老柜一天做十四台，今年用箱式做了二十一台，多出的时间拿去复测可疑试品，整体节奏从容不少，现场不赶鸭子上架。

2. 体力对比：：往年转场叫叉车、四五人抬，今年两人推着箱子走，老师傅说腰不酸了，年轻人也愿意多跑几个间隔，现场氛围都轻快许多。

数据质量反馈

1. 复核结果：：验收组抽了五台复测，偏差都小于百分之一，报告一次过没退回；自动打印避免了手抄把三十千伏写成三千伏的低级错，这类错往年没少出。

2. 争议减少：：以往用手写记录，厂家和施工方常就某台数值扯皮；今年数据带时间戳和曲线，谁的问题一眼看清，省了好多口水仗，验收会也短了。

可改进点

1. 大试品短板：：碰到一台百二十千乏变压器仍要借谐振装置，箱子单独做不了，建议班组常备借调渠道，别等秋检撞上了才临时找，临时找往往排不上。

2. 培训建议：：新人上手快但易忽视接地细节，建议把接地零位作为开班必查项写进作业卡，设备再聪明也替不了人盯安全，规矩要落到纸面上。

常见问答

问：实测中升压到多少会触发保护？

答：取决于试品状态和保护整定。本次一台受潮套管约三十千伏闪络即跳闸，属正常保护动作。过流按额定电流整定、过压按试验电压一点一倍整定，整定合理就不会误动。

问：湿度大时还能用吗？

答：设备本身允许湿度不大于百分之八十五，本次湿度到百分之八十正常。但户外作业要防凝露，搭防雨棚、擦干试品表面，读数才稳，人身安全也有保障。

问：一天能完成多少台试品？

答：我们四人组单台平均八分钟，含接线准备约十五分钟，一天有效工时能做完二十台上下。具体看试品类型和现场布线，开关柜比散件元件耗时略长。
