前阵子带新徒弟去测一台110kV少油断路器，他盯着仪器问我：这玩意儿咋就知道触头电阻多大？我跟他讲，原理其实不复杂，就是欧姆定律，但要把微欧级测准，门道全在怎么加电流、怎么取电压。今天把这台回路电阻测试仪的底子掰开说。

一、核心就是欧姆定律

1. 恒流源加电：仪器内部有一个大功率恒流源，往开关触头两侧注入恒定大电流，从五十安到四百安可切。电流稳了，触头上的压降才稳，测出来的数才不跳。

2. 测压差算电阻：用高精度毫伏表测触头两端微电压降，再用欧姆定律电阻等于电压除以电流算出回路电阻。电流一百安时，一毫欧对应一百微伏，分辨率要做到零点零一微欧靠的就是这个差值。

二、为什么要上大电流

1. 氧化膜的麻烦：触头表面有一层极薄的氧化膜，小电流下它呈现高阻，测出来偏大；大电流能把膜击穿，露出金属本体真实接触电阻。这就是为什么几安培电桥测不准、必须上百安。

2. 接触电阻的特征：真正的接触电阻只有微欧级，且随压力、材质、表面状态变化。大电流下测得的是实际通流能力，和运行工况接近，验收数据才有参考价值，不会误导检修决策。

三、电压取样怎么取才准

1. 四端子接线：仪器用四根线，两根供流、两根取压，取压端子尽量靠近触头，避开电流线压降。接法不对会把引线电阻算进去，读数虚高，这是现场最常见的操作坑。

2. 开尔文结构：专业说法叫开尔文连接，电压和电流回路分离，引线长短、接触好坏不影响结果。老电工习惯把夹子拧紧再测，松一下就能差出好几微欧，不是仪器飘。

四、数字处理和显示

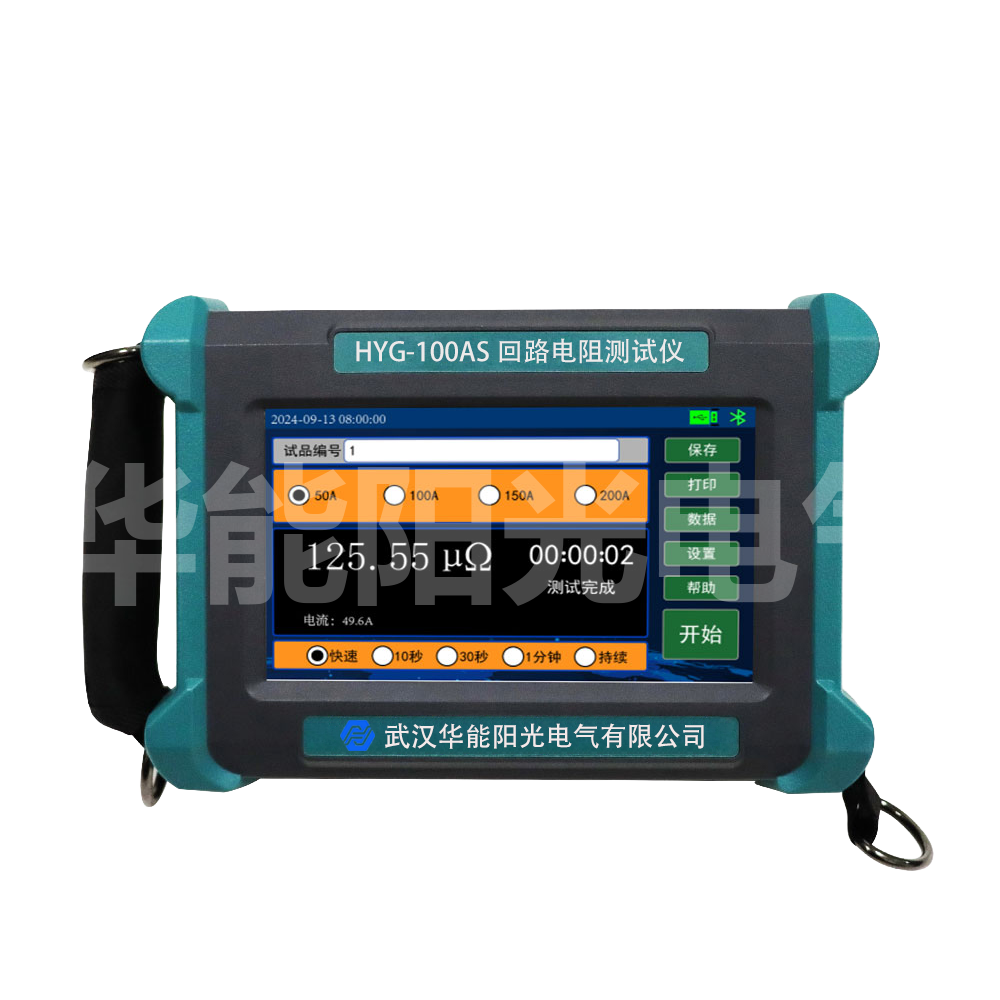

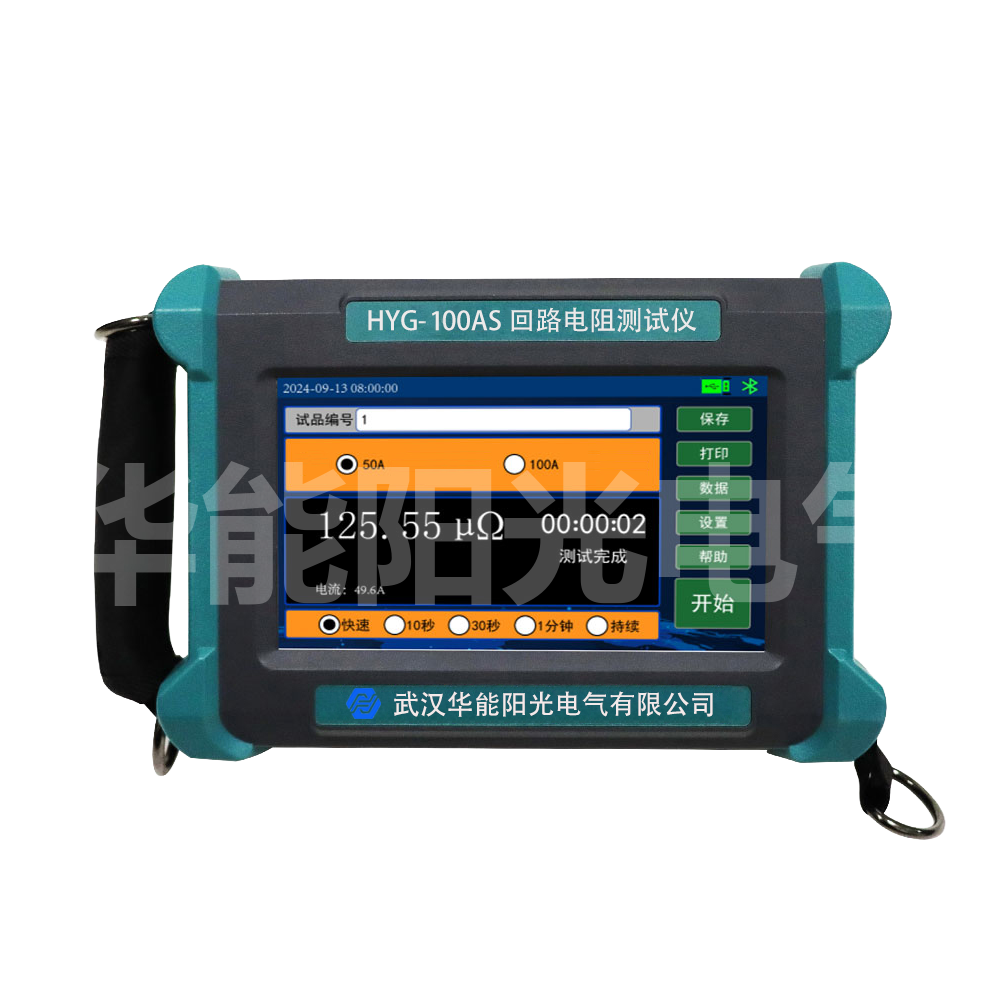

1. 高速芯片控场：内部用高速控制芯片做采样和滤波，把微伏级信号放大、模数转换，再算成电阻值送七寸液晶。抗工频干扰的算法到位，站里带电环境数据也不乱跳。

2. 时间档可选：测量时间有快速、十秒、三十秒、六十秒、持续等档。交接试验为稳多用三十秒以上取平均，日常巡检用快速档省时间，读数差别在毫微欧级，不影响判断。

五、为什么叫不带打印

1. 存储代替纸张：不带打印版本取消了内置热敏打印机，结果存在机内可存两千组，再用U盘导出。少了打印机构，整机轻一截、故障点也少一个，现场反而更皮实。

2. 导出更规范：电子记录带时间日期和设备号，直接进班组台账系统。相比热敏纸易褪色、难检索，电子版归档符合现在无纸化巡检的要求，审计调阅也快。

六、和传统电桥的本质差别

1. 电桥靠平衡：老双臂电桥靠调平衡读数，电流小、易受氧化膜影响，且操作慢。大电流测试仪是直接测压降算值，快、准、抗扰，这也是规程逐步倾向用它的原因。

2. 量程和精度：测试仪覆盖五微欧到一百五十毫欧，精度示值千分之五加零点二微欧。电桥在小阻值段分辨率和稳定性都弱一截，做交接验收底气不足。

七、读数背后代表啥

1. 反映接触状态：回路电阻变大，多半是触头磨损、弹簧疲劳或螺栓松动。历年数据比对比单看一个数更有用，涨了百分之二三十就要安排停电检查，别等事故。

2. 关联温升风险：接触电阻大意味着通流时发热多，迎峰度夏高负荷下可能过热。回阻合格是开关柜安全的一道闸门，测准它就是在防跳闸、防烧损。

八、写在后面

1. 原理不难记：一句话，大电流冲开氧化膜、测真实压降、用欧姆定律算电阻。记住四端子接法和拆地排这两条，原理就落地了，新同志也能给老师傅讲明白。

2. 数据要会读：读数是触头通流能力的镜子，年年涨就查接触。把原理和现场连起来，测的才不是死数，而是设备健康状况的真反映，这才算真懂了这台仪。

常见问答

问：为什么不能用万用表测回路电阻？

答：万用表测试电流仅毫安级，测的是引线加触头总阻，且氧化膜没被击穿，微欧级根本分辨不出。回路电阻必须用百安级大电流测试仪才反映真实通流接触状态。

问：仪器显示电阻一直在跳正常吗？

答：接线松、电流线夹没夹紧或站内有强干扰时会跳。先紧夹子、选长一点时间档取平均；仍跳要查接地和附近带电设备，正常稳流后读数应基本平稳。

问：不带打印怎么出正式报告？

答：用U盘导出测量记录，记录自带时间日期。导入班组台账或厂家上位机软件，按模板生成带签章的电子报告即可，格式比手写更规范也更不易出错。
