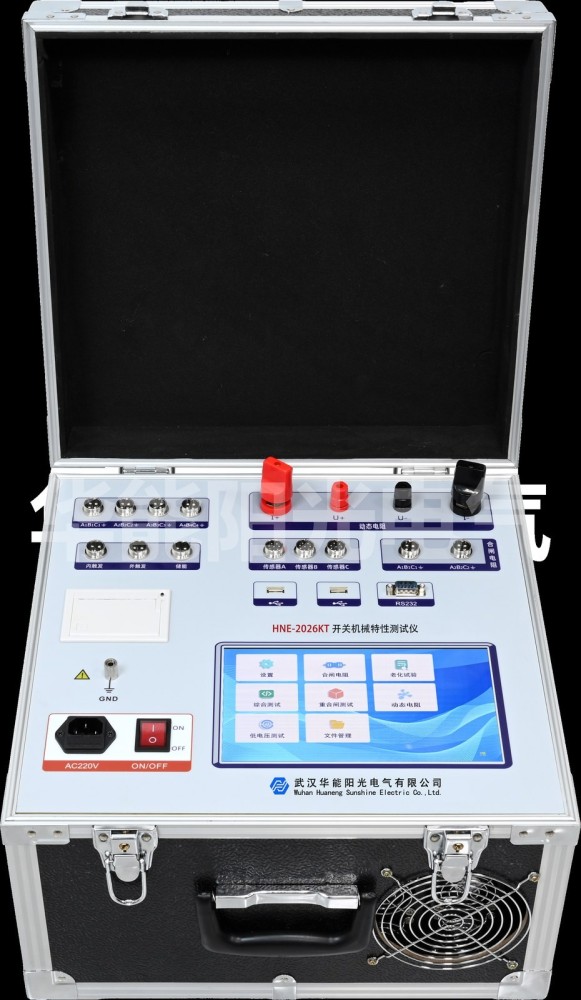

上月迎峰度夏前，我们班对辖区内二十三台开关做了机械动特性实测，用高压开关机械动特性测试仪连轴转了三天。数据摆出来，有几台真让人捏把汗，也再次验证这关不能省。

测试安排

1. 试验项目安排：：本次共完成23台设备，其中110千伏GIS组合电器9台、35千伏真空开关11台、10千伏少油开关3台，全部按DL/T596规程要求执行。

每台测分合闸时间、同期性、速度、行程、弹跳和线圈电流，动作两次取稳值，避免单次偶发干扰。

站点旁就是500千伏旁路母线带电运行，仪器抗干扰表现稳，没出现毛刺重测，三天工期一天没拖。

时间同期数据

2. 时间同期：：绝大多数三相分闸不同期控制在2毫秒内，有1台110千伏GIS同相最大差到5毫秒，超过规程注意值，列入复测清单。

合闸同期整体好于分闸，符合这类机构常态，个别台分到8毫秒得查缓冲器，别一带而过。

时间分辨率0.01毫秒，这点微小差异老表根本读不出，早发现早处理，迎峰度夏才心里有底。

这次项目排得紧三天连轴转，靠仪器一次动作出全数据才没拖期，站点旁五百千伏旁路带电也没见毛刺，抗干扰是真的扛造，老师傅都点头认了。

弹跳情况

3. 弹跳统计：：11台真空开关里2台合闸弹跳时间超4毫秒、弹跳次数到3次，触头温升风险高，已安排接触电阻复测确认。

弹跳波形抓得清，哪段行程反弹一目了然，比凭声音判断靠谱，记录进档案备查。

其余真空开关弹跳在2毫秒内，属正常磨损范围，记档观察，秋检再拉趋势比对。

速度与行程

4. 速度行程：：刚分速度普遍在1.2到1.8米每秒，1台偏低到0.9米每秒，结合时间行程曲线看是拐臂润滑不足，注油后复测达标。

SF6开关行程实测296毫米，与铭牌300毫米吻合；少油开关599毫米，在量程内，数据可信。

速度量程20米每秒、分辨率0.01米每秒，趋势变化灵敏，提前排雷比 yearly 体检强。

弹跳那两台我们当场就安排了接触电阻复测，波形一眼看出哪段行程反弹，比凭声音判断靠谱，记录进档案秋检接着盯，不怕日后赖账扯皮。

线圈电流

5. 线圈电流：：3台分闸线圈最低动作电压漂到额定值的70%以上，虽还能动但余量小，迎峰度夏高负荷前先换线圈，不赌运气。

电流波形有2台起升缓慢，典型铁芯卡滞前兆，已报计划停电检修，避免运行中拒动。

这路数据比时间超差早报警，属于实测里最值钱的一项，建议每站必抓。

重合闸

6. 重合闸过程：：抽测5台线路开关重合闸，分合分过程金属短接时间和无电流时间均在整定范围，重合逻辑正常，可放心。

有1台二合时间偏长，核对是机构储能稍慢，暂观察不急着动，记档秋检重点盯。

重合闸参数全测齐，比单分单合更贴近真实工况，线路跳闸重合成功率更有保障。

线圈电流那两台的起升缓慢波形，典型铁芯卡滞前兆，已报计划停电检修，要是等运行中拒动再处理就被动了，提前排雷才是实测真正的意义。

小结

7. 实测结论：：23台里4台需处理、2台观察，仪器一次动作出全数据，三天干完以往一周的活，报告当堂交付甲方。

数据全存盘，秋检对比用，趋势管理比 yearly 体检强，提前排雷才是实测的意义。

这次实测再次证明，动特性这关不卡，迎峰度夏心里没底，仪器是工具也是底气。

老师傅经验

8. 老师傅经验：：实测最忌讳凑数，数据不稳就重测别硬编，我们班规矩是两次取稳值，超注意值的当场标红列入计划，绝不带病过关。

秋检再把这二十三台拉一遍和这次基线比，哪台在变坏一眼认，趋势管理比单次年检体检强，提前排雷才是实测的意义。

仪器是帮手不是替身，结论还得人签，数据再漂亮也得结合工况判断，别把曲线当圣旨，脑子里的规程不能丢。

常见问答

问：实测一般测多少台？

答：我们班一次春检测23台，含110千伏GIS9台、35千伏真空11台、10千伏少油3台，全部按DL/T596执行。

问：同期性超差怎么处理？

答：三相分闸不同期超2毫秒注意值就列复测，查机构或缓冲器，结合时间行程曲线定位，别含糊放过。

问：弹跳超标的危害？

答：真空开关合闸弹跳超4毫秒、次数到3次触头温升风险高，易烧触头，应安排接触电阻复测确认。
