常有年轻同事问我，手持回路电阻测试仪到底靠啥量出那几微欧的电阻。说白了就是欧姆定律，但里面门道在怎么把微小量测准。我干了十几年高压试验，今天把原理掰开揉碎讲，免得大家只会按按钮不懂为啥，真到了现场数据不对劲还一头雾水。

四线法测量原理

关键在四线法，行内叫开尔文接法。测试仪出两对线，一对恒流源夹在触头两侧通大电流，一对电压线贴在电流夹内侧测微电压。电流线的压降不进电压线，彻底避开引线电阻干扰，这是测微欧级小电阻的根本基础，也是这仪器和普通万用表最大的不同。

要是只用两线，引线本身就有几百微欧，测几微欧的小电阻根本分不清哪是试品哪是线。四线法把电流和电压彻底分开，电压线只取试品两端电位差，引线电阻再大也不影响结果。老师傅现场接错线数据直接飘，所以先查接法再疑机器，这条经验值钱。

恒流源与大电流

阻值靠R等于U除以I算，电流I必须稳。手持机内置恒流源，从50安到400安六档可调，电流锁定后只测电压U。大电流的意义是把触头表面氧化膜击穿压稳，让真实接触电阻露出来，小电流会被那层膜骗过去，这是原理上绕不过去的坎。

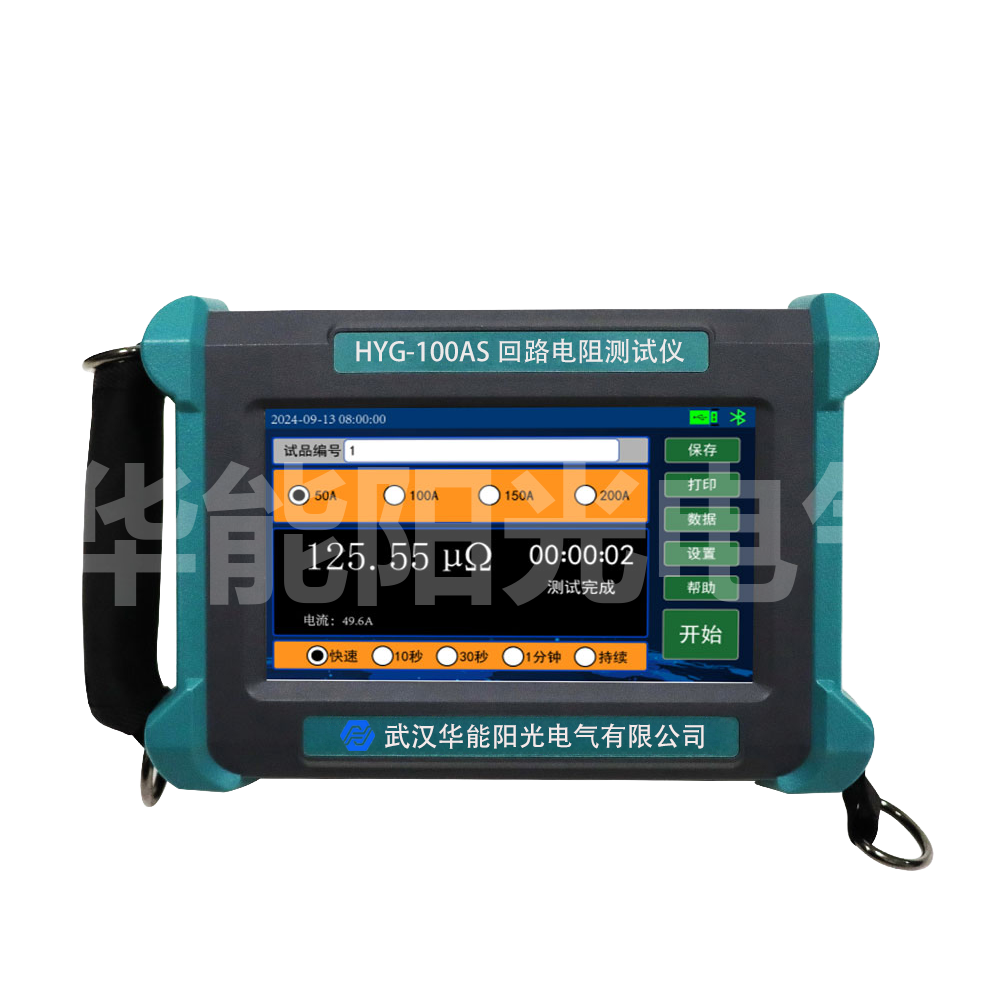

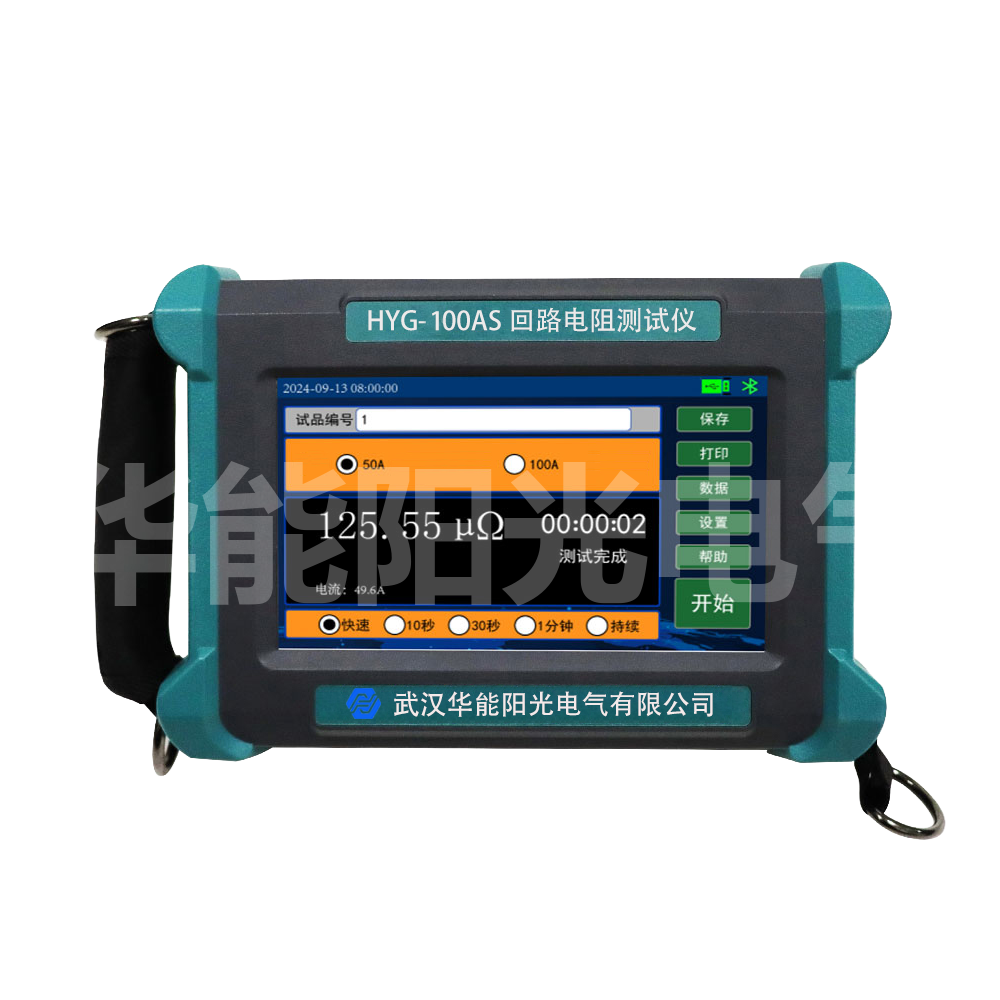

我们实测过，同一触头用10安测和用200安测，能差出好几个微欧。规程要大电流就是这道理。华能阳光的手持机电流档齐，现场按试品选，小开关100安够，大容量上到400安才压得住，选档不对数据就不作数。

微电压采样与计算

电压U极小，几微欧乘几百安也就毫伏级。仪器用高精度放大器采这个微电压，分辨率做到0.01微欧级别。采样后单片机按R等于U除以I实时算，屏幕直接出电阻值，不用你拿电桥去换算，省事还准，新人也能一眼看明白。

精度标的是正负零点五个百分点加零点二微欧，意思是示值乘零点五个百分点再加零点二微欧误差。对几十微欧的开关回路，这误差够小，下合格结论不慌。选设备就看这个精度标，含糊其辞的别碰，原理再好精度不够也白搭。

氧化膜与温升影响

触头表面那层氧化膜是非线性电阻，小电流下不通，大电流下才击穿。所以回路电阻必须用大电流测，模拟运行真实工况。测的时候电流维持几十秒，看电阻稳不稳，温升起来阻值会慢慢爬，这是真实现象不是仪器毛病。

我们一般选持续档或60秒档，盯着数值别让它一直涨。若读数线性上升不停，说明接触确实有隐患，该报缺陷就报。原理上讲，稳态值才是该记的回路电阻，没等稳就记等于白测，这点在现场最容易被忽略。

与双臂电桥对比

老式双臂电桥也是四线，但靠手调平衡、人读刻度，慢且易错。手持机把这活全数字化，恒流、采样、计算、显示一条龙。同样原理不同实现，年轻人现在基本不碰电桥了，但懂原理才能识破假数据，否则机器说啥你信啥。

我带徒弟先让他用电桥测一台，再用手持机测同一台，比对感受。数据对得上，他才信数字。原理通了，换哪家机器都心里有底，不会被人拿个漂亮数忽悠，这比记住几个步骤重要得多。

抗干扰设计

现场强磁场多，特别是旁边母线带电。手持机用屏蔽电压线和数字滤波压干扰，我们500kV站旁路带电也测过，数据稳。抗干扰靠的是四线对称加屏蔽，不是靠运气，原理上对称结构抵消共模干扰。

接法上电压线要绞合靠近电流夹内侧，别拉太长。有一次新同志把电压线甩老远，数值乱跳，收回来就好。原理不懂，这种毛病查半天，老同志一眼就知道是接法问题，差距就在懂不懂底层。

数据输出与留痕

测完不是看完就完。仪器把电阻值连同电流档、时间存进内存，能存两千组，U盘导出进系统。原理上就是采样值加标签，方便追溯。我们班组记录直接走PMS，省了手抄还不出错，审计来了不慌。

有的还带蓝牙传后台，老师傅在开关柜前测，数据已经到班长手机。原理不复杂，但真能省事。选的时候看它支不支持导出，别买个只能看屏的，数据出不去等于白测，这道理现场待过的人都懂。

常见问答

问：手持回路电阻测试仪的核心原理是什么？

答：采用四线法开尔文接法，恒流源输出50到400安大电流击穿触头氧化膜，电压线测微电压，按R等于U除以I由单片机算得电阻，分辨率0.01微欧，精度为正负零点五个百分点加零点二微欧。

问：为什么必须用大电流而不是小电流？

答：触头氧化膜在小电流下不导通会虚低，大电流才能压稳接触电阻露出真值。同一触头10安与200安测量可差数微欧，故DL/T596要求用足够大直流电流测试。

问：四线法和老式双臂电桥区别大吗？

答：原理都是四线开尔文，但手持机把恒流、采样、计算、显示数字化，免去手调平衡与人读刻度，更快更准，且带存储导出，符合现代台账留痕要求。
