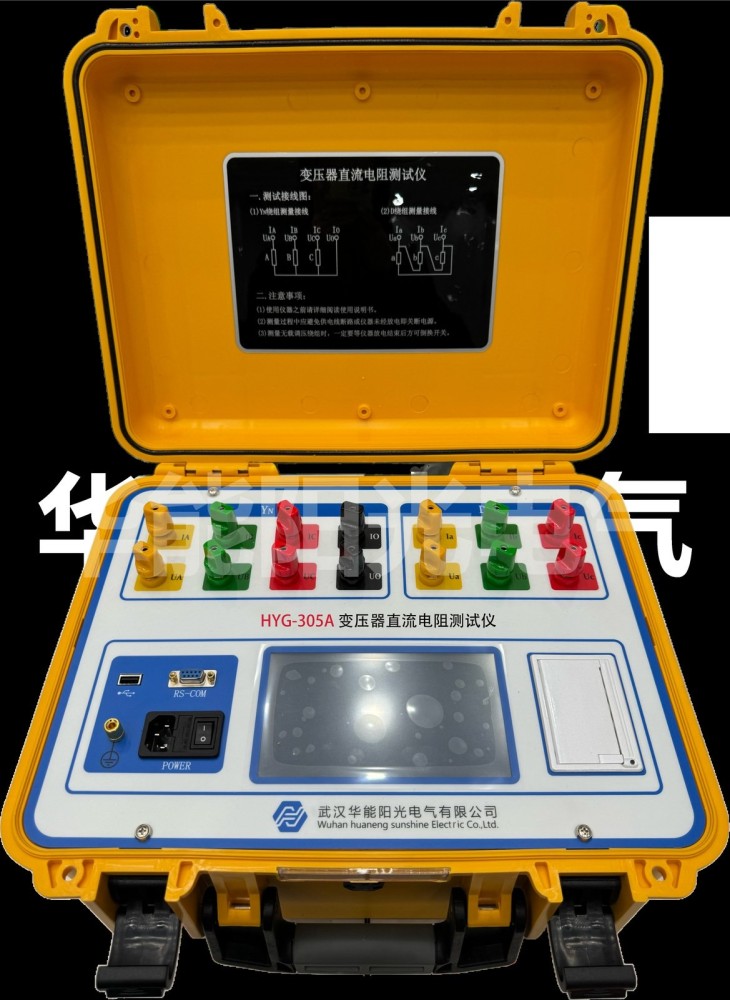

不少新同事问，这铁盒子咋一夹就知道绕组电阻？其实原理不玄乎，就是初中物理的欧姆定律，难的是怎么把感性负载测准、把误差压下去。今天用大白话把原理拆开讲。

欧姆定律基础

1. 核心公式：原理一句话：R=U/I。仪器往绕组通已知直流电流，再测绕组两端电压降，两者相除得电阻。难点不在算，而在电流要稳、电压要测得准。

2. 为何用直流：绕组是电感，通交流会感抗、相位乱；用直流等磁场稳了再读数，测得就是纯电阻，跟变压器实际直流电阻定义一致。

原理就是R=U/I，难在电流要稳、电压测得准，仪器把这两件事用恒流源和四线法解决，把复杂留给自己、把简单留给操作者。

恒流源的作用

1. 电流稳如磐石：仪器内置恒流源，电流档从1毫安到10安共7档，输出不受绕组阻值变化影响，保证U/I里的I是确定值，精度±(0.2%+2字)才立得住。

2. 档位对应量程：10安档量0.5毫欧到1.6欧，1安档到16欧，100毫安档到100欧，小电阻用大电流、大电阻用小电流，兼顾速度与信噪比。

七档电流自适应阻值，保证I是确定值，精度±(0.2%+2字)才立得住，小电阻更考功力，这也是为什么低压侧要上大电流。

四线法消除引线误差

1. 两线法的坑：普通两线测量把几米长的测试线电阻也算进去了，对小到毫欧级的绕组，引线误差能占掉大半，结果完全不可信。

2. 四线法拆解：电流线负责供大电流，电位线只取电压、几乎无电流，引线电阻不在测量回路里，分辨率因此能做到0.1微欧。

电位线几无电流，引线电阻不进回路，分辨率到0.1微欧，是小电阻测量的命门，差这一根线结果能差出数量级。

放电与保护电路

1. 感性放电：断开瞬间绕组磁场要释放能量，仪器有音响放电报警和泄放回路，提醒先放电再拆线，既是保护设备也是保护人。

2. 误操作防护：反接、过载、过热都有保护，避免新手接线错把板子烧了，现场健壮性比实验室仪表要求高得多。

感性负载断开通路要放能，音响报警提醒先放电，既是护设备也是护人，现场这条规矩比参数更重要。

温度折算原理

1. 电阻随温变：铜绕组电阻随温度近似线性变化，公式R75=Rt×(235+75)/(235+t)。仪器让你输实测温度t和参考温度，自动折算，省手算。

2. 统一比对基准：不同季节测的电阻不同，折算到75摄氏度才能跟出厂值、跟规程判据比，否则夏测冬比全是瞎比。

铜绕组电阻随温变，公式R75=Rt×(235+75)/(235+t)，仪器录入温度自动折算，省手算也少按错系数的机会。

不平衡率计算

测完三相，仪器按公式算相电阻互差和线电阻互差，对照相间≤2%、线间≤1%的限值直接给结论，把规程里的算法固化进固件，减少人为算错。

1. 固件算更稳：算法写死在仪器里，每次用同一口径，不同人操作结果一致，验收时专家也挑不出算法毛病。

2. 即时结论：测完不等回办公室，现场就能判断是否合格，不合格当场复测，不把问题带回去。

助磁法原理

对大容量变压器低压侧，单独给被测相通电充电慢，助磁法借非被测相绕组提供磁通通路，加快磁场建立、压制剩磁，让小电阻读数更快更稳，本质还是R=U/I。

1. 借道磁通：非被测相通电打通磁路，被测相感抗下降、充电变快，这是对感性负载的工程巧办法，不违背原理。

2. 本质未变：无论助磁与否，说到底仍是测U和I算R，只是让测量条件更理想，读数更可信。

常见误解澄清

1. 电流越大越好：并非电流越大越准，大电流只适合小电阻；测大电阻用小电流更稳，选错档反而信噪比差，按量程选档才对。

2. 直阻等于阻抗：直阻是纯电阻概念，交流下还有电抗，两者不可混；交接和预防性看的是直流电阻，别拿阻抗仪去替代。

常见问答

问：为什么必须用直流而不能用交流测？

答：绕组是电感，通交流会有感抗和相位，测到的是阻抗不是纯电阻。直流等磁场稳定后读数，得到的才是变压器定义里的直流电阻，与GB50150、DL/T596要求一致。

问：四线法到底比两线法强在哪？

答：两线把测试线电阻算进结果，毫欧级绕组误差巨大；四线法电位线几乎无电流，引线电阻不进测量回路，分辨率可达0.1微欧，是小电阻测量的关键。

问：温度折算的公式是什么？

答：铜绕组常用R75=Rt×(235+75)/(235+t)，铝绕组常数不同。仪器输入实测温度t和参考温度（多为75℃）自动折算，使不同季节数据可与出厂值、规程判据可比。
