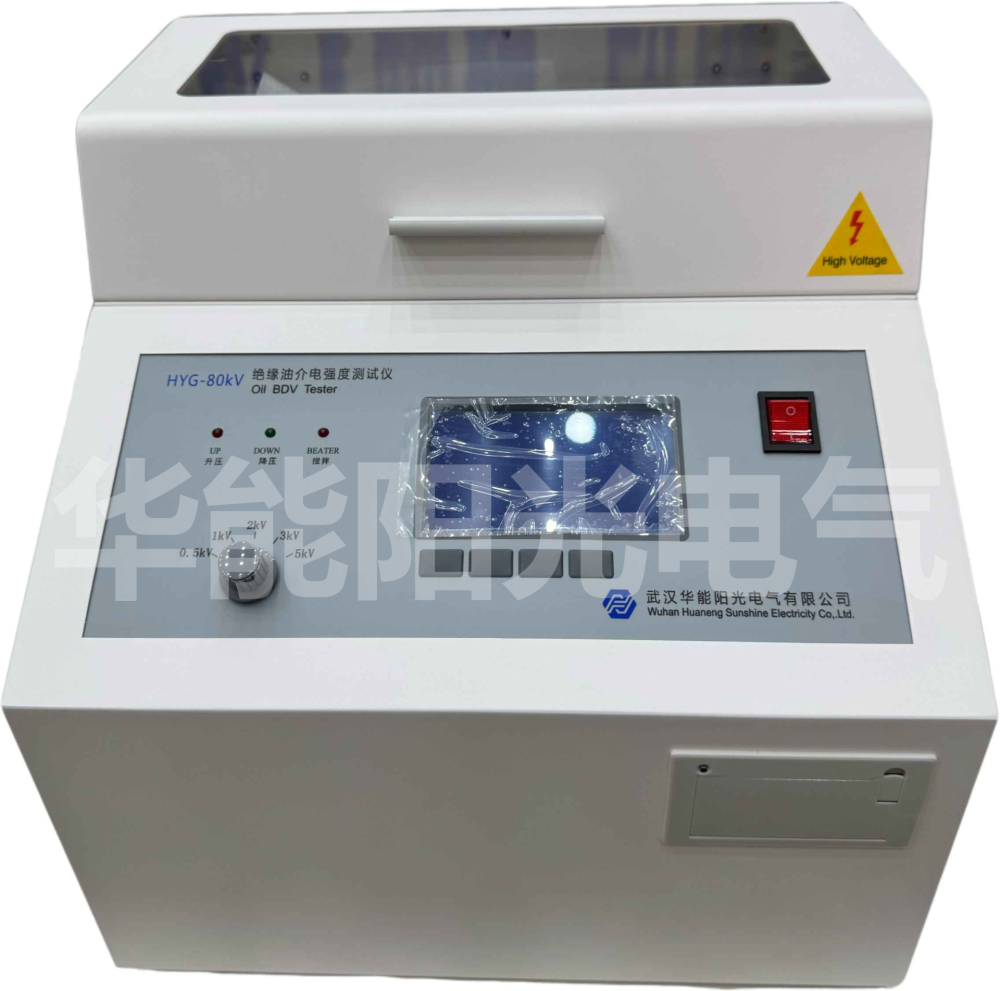

不少同行天天用绝缘油介电强度测定仪，被问到原理还是讲不清。说白了，它就是给油样加一个匀速升高的工频交流高压，看油什么时候撑不住被打穿，记下那个电压值。三杯的结构，是把这套加电压、判别、复位的过程同时复制到三个油杯里。下面拆开讲，争取让新人也听明白。

核心就是匀速升压到击穿

1. 升压方式：：仪器内部用变频或工频电源，经升压变压器把电压从零匀速升到八十千伏。升压速率固定二点零或三点零千伏每秒，到油样击穿瞬间立刻断电，记录峰值电压，这就是该次击穿电压。

油的击穿不是慢慢漏，是电场集中处先电离、拉出一条导电通道，电压瞬间跌落。所以采样必须快，慢一拍读数就虚高。好设备击穿判别在微秒级，确保捕到的就是真实击穿点。

这套升压和判别看着简单，难在线性。电压要稳稳地匀速爬，不能忽快忽慢。我们曾测过一台升压曲线有台阶的机器，同油样测值飘得厉害，后来发现是电源板老化，换了就好。

三杯是怎么同时干的

2. 三杯结构：：三个独立油杯，各配一套搅拌电机和标准电极，共用一台高压源分时加电。一杯击穿完成，自动排油、复位、补新油，接着下一杯，三组结果互不干扰。

分时控制靠继电器和隔离电路。关键是杯间不能串温、不能串油。我们站做过实验，连续三十杯混测，极差稳定在三千伏以内，说明隔离做得过关，可以放心并行测。

有人担心三杯共用高压源会相互拖累，其实分时加电时只有一杯在升压，其余两杯处于待命。只要隔离和复位利索，并行反而比单杯省时间，这是结构设计的巧思所在。

电极间隙是关键变量

3. 电极间隙：：标准球形电极直径约十二点五毫米，间隙严格二点五毫米。间隙大测值偏低，间隙小测值偏高。每次试验前用二点五毫米塞尺校准，偏差超零点一毫米就要重调。

电极表面光洁度也重要。有一点划痕或附着碳黑，局部场强就畸变，击穿点乱跳。我们规定每做五十次用酒精棉擦一次电极，光洁度下降的提前换，不让它带病上岗误事。

间隙校准这步看似琐碎，却是数据一致的命根子。我们每月用塞尺全检一次三杯间隙，记进设备档案。审核来查，校准记录一翻就有，比空口说稳定有说服力得多。

搅拌和静置不是摆设

4. 油样处理：：击穿后油里会有碳粒，不搅散下次必偏低。仪器在每次加压前自动搅拌六十秒，再静置五分钟让气泡逸出，按规定处理后才升下一压，保证每次条件一致。

静置时间不够，气泡没排净，击穿电压能差出五千伏。迎峰度夏油样多气泡，我们常把静置拉到六分钟，数据才稳。这一步机器能设就别偷懒，省几十秒赔几千伏不划算。

搅拌也不是越久越好，过度搅拌会把底部沉淀打散、带入杂质。我们试过搅两分钟，结果极差反而变大。老老实实按标准六十秒，是大量实践得出的稳妥值，别自作聪明改。

六次取平均的行业惯例

5. 试验次数：：按国际标准，同一油样连续做六次，弃首或全取算平均，报告写平均值和极差。我们预试通常做六次，极差超五千伏判油样异常，要重取，不能拿一次值当结论。

新油出厂按国标做五次取平均，击穿电压要求不小于三十五千伏。运行中的油按质量标准，一百一十千伏及以下不低于三十五，二百二十千伏不低于四十，等级越高门槛越严。

为什么要做多次而不是一次？因为油本身有分散性，单次值偶然性大。六次平均能把偶然抹平，极差则反映油样均匀度。审核看的就是平均加极差这对组合，单报一个数不行。

判别和复位怎么自动化

6. 自动复位：：老式表击穿后得手动倒油擦杯，三杯机靠电磁阀排油、注油泵补油，全程不打开杯盖。这样既保人身安全，也避免手碰电极带进杂质影响下一次测值。

整套动作靠单片机按预设流程跑，搅、静、升、断、排、补一条龙。现场一个人看三台都忙得过来，春检效率全靠这个。老表工最懂手动擦杯的累，换了自动直呼解放。

自动化的另一面是可靠。流程固定就不因人手而异，不同人测同油样结果一致。我们做过交叉验证，三个人分别操作三杯机，同油样平均值差不到一千伏，重复性让审核放心。

常见问答

问：为什么击穿电压每次都不一样？

答：油里碳粒、气泡、电极状态每次略有差异，本就有分散性。按国际标准做六次取平均，极差在几千伏内都正常，太大才查油样本身。

问：工频交流还是直流？

答：绝缘油介电强度用工频交流升压，标准里规定的是交流。别和直流耐压搞混，那是测别的东西，原理和判据完全不同，不能混用。

问：电极间隙调错了会怎样？

答：间隙偏大测得偏低、偏小偏高，偏差零点一毫米就能带出明显误差。每次试验前用二点五毫米塞尺校准，这是基本操作，不能省。
