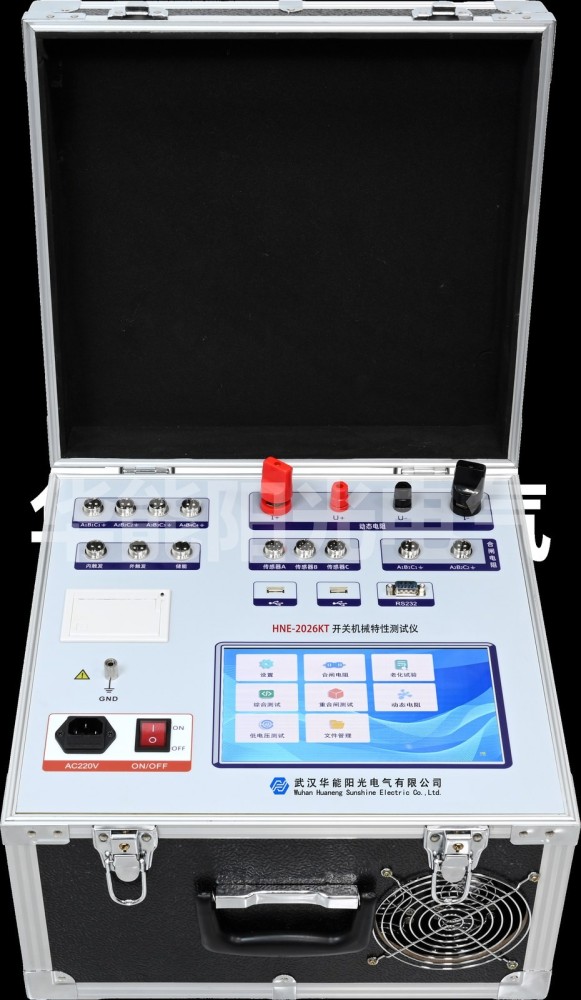

新到的兄弟第一次上手，容易在接线和设置上卡壳。断路器开关特性测试仪看着按键多，其实流程就那几步。我把一台126千伏GIS从摆摊到出报告的全过程捋一遍，照着做基本不出岔子，半天就能独立干活。

开工前准备

**1. 接地先搞牢：**仪器电源对机壳扛工频1.5千伏一分钟，现场自己也得先接好地网，220伏输入确认稳，再开机。别带电插拔断口线，规矩摆第一，安全比数据重要。

**2. 传感器贴对位：**通用测速、直线行程、旋转三种传感器按开关类型选。真空用直线行程贴动触头，SF6 300毫米量程的别贴错到少油600毫米档，贴错整条曲线都歪。

接线步骤

**3. 十二路断口并接：**三相六个断口加辅助接点，十二路全并上，每接一相拿表点通断，虚接后面全白测。线圈电流线注意极性，夹反了时间就采不到，这步最易出错。

**4. 动作电源接好：**DC0到270伏可调电源接分合闸线圈，10安瞬时输出足够驱动，低电压动作试验就靠它，别另拖调压器，省一根线少一个故障点。

参数设置

**5. 选对速度定义：**仪器内置多种开关型号刚分刚合定义，按被测开关选，或到时间行程曲线自己取段，选错速度值差一大截，测前务必核对，别等出数再改。

**6. 量程档位核对：**时间量程20000毫秒、速度20米每秒、行程按开关类型，确认无误再下令操作，免得曲线溢出或者压满，白合一次开关。

正式测量

**7. 一次动作全采：**下令分合闸，开关动作一次，时间、同期、弹跳、速度、行程、线圈电流图谱全出，屏幕上看波形正不正常，异常当场就能发现。

**8. 异常当场复测：**弹跳次数或同期可疑，同一台连测两次比对，两次一致再往机构找原因，别急着归档，带病数据签了字追的是你。

收尾与报告

**9. 配回路电阻仪：**特性测完顺手打触头接触电阻，数据互相印证，一套活更完整，运维也认这套组合数据，比单测一项有说服力。

**10. 打印加备份：**内置打印机出带波形报告，U盘备份交后台，报告写上DL/T596和GB50150标准号，验收一次过，不用来回补材料。

老师傅现场经验

干这行十几年，最怕的就是数据凑合。我们班组规定，凡是特性试验，开关动作一次采不全宁可重来，绝不拿半截数据归档，规程面前没有差不多这一说。

现场老师傅都习惯边测边记，谁操作的、谁监护记录的、哪天几点测的，全写在试验单上。等月底汇总，哪台开关趋势不对一眼就能看出来，比临时翻报告强。

数据记录与归档

特性仪内置存储够用，但我们习惯当场打印带波形的报告，再拷一份U盘带回。验收报告没有波形只有数字，运维那关根本过不了，复查也说不清。

归档时按站、按间隔、按开关编号建文件夹，年份月份标清楚。第二年春检拉出来一比对，分闸时间漂移了多少、弹跳是不是变多，趋势比单次数更有价值。

与其它设备配合

特性测完，顺手用回路电阻仪打一遍触头接触电阻，两套数据一对，触头烧蚀和机构卡涩立马现形。我们一组人带这两台，半天干完一个站，效率翻倍。

遇上GIS组合电器，特性数据和局部放电、微水数据放一起看，更能判断整体健康。单看一项容易误判，几项互证才敢签字，这也是我们班组的规矩。

日常维护与保管

仪器回来先放电、擦干、入箱，传感器线盘好别打死弯。断口线接头用酒精棉擦一遍，氧化了接触电阻上来数据就飘，这点小保养能省大返工。

每半年做一次自检，断口通道通断、时标准确性过一遍，记在台账上。赶在春检前送计量院检定，证书在手，现场数据才经得起甲方和督查的复查。

培训与交接

新兵上手别光看说明书，我们都是老带新跟两次现场。接线顺序、速度定义怎么选、波形怎么读，这些纸上写不清，师傅边做边讲记得最牢。

交接班把仪器状态和备件数说清楚，哪路断口线有点松、哪个传感器昨天摔过，都交代明白。含糊一句，下一班就可能采出一堆歪数据还不知道为啥。

常见问答

问：第一次用最容易犯什么错？

答：两个：断口线虚接和线圈电流线夹反。虚接导致时间采不到或跳变，夹反则计时起点取不到时间全零。建议每接一相用表点通断，线圈线核对极性后再试。

问：速度定义选错会怎样？

答：刚分刚合速度值会差一大截，看起来像机构毛病其实是设置错。按被测开关型号在仪器里选对定义，或自己到时间行程曲线上取段，测前务必核对。

问：做完需要配别的设备吗？

答：建议配回路电阻仪打一遍触头接触电阻，和特性数据互相印证，报告更完整也更能发现触头烧蚀，我们现场一般这两台一起带。
