纸上谈兵没用，绝缘表好不好得拉到现场跑。去年秋检我们拿电子式指针绝缘电阻表在三个站做了实测对比，从10kV开关柜到35kV主变套管，还专门找了一条老旧电缆做受潮比对。数据摆出来心里才有底。下面把实测经过和数原样记下来，供同行参考，都是现场实况不是实验室理想值。

一、10kV开关柜批量预试

1. 测试布置：某110kV变电站10kV高压室，对23面开关柜的断路器断口和母线侧用2500V档测量，每台读数稳定约40秒，全程两小时收工。

23台里21台绝缘电阻在2000MΩ以上、吸收比大于1.3，符合DL/T596要求。两台断口偏低到300MΩ，复测仍低，吊出发现触指氧化，及时安排了检修，避免了一次跳闸。

二、35kV主变套管交接

2. 主变数据：新投运35kV主变高压套管用5000V档，三相绝缘电阻均超5000MΩ，极化指数R600/R60为2.1至2.4，满足GB50150交接标准。

极化指数能到2以上说明绝缘干燥、无受潮，厂家出厂和现场交接数据也对得上。电子式自动锁存600秒值，省了人工守十分钟，老师傅直说省力，数据也漂亮。

三、老旧电缆受潮比对

3. 受潮试验：找了一条运行十五年的10kV电缆，外皮有积水痕迹，2500V档测仅80MΩ，吸收比1.05，与同长度新缆2000MΩ以上差距明显。

这条缆按DL/T596已不合格，进一步做耐压局放确认有进水缺陷。电子式表在吸收比上把受潮特征暴露得很清楚，比单看终值更能说明问题，早换早安心。

四、长电缆充电速度

4. 充电表现：一条3.2km的10kV电缆，短路电流5mA档充电到稳定约90秒；换一台短路电流0.5mA的老表充了六分钟仍爬升，效率差四倍。

现场一个班要测好几条长缆，充电慢的表直接拖工期。实测下来电子式大短路电流的优势不是参数表上的字，是真能早点收工回家，这账现场人都懂。

五、强干扰站读数稳定性

5. 抗扰实测：500kV站旁路母线带电时测隔离开关，电子式开大滤波后指针波动小于5%，同条件手摇表指针抖到无法读数，只能等停电。

这站原本要等全站停电才敢测，结果电子式带滤波硬是把隔离开关数据测出来了，给了检修排期很大余地，也印证了IEC 61326滤波在现场不是摆设。

六、低温环境续航

6. 低温表现：零下8℃室外测线路避雷器，满电连续测约50台后电量剩三成，符合标称6至8小时，低温掉电不明显，未出现中途关机。

之前用过某杂牌表，零下几度一开机就掉两格电。这次实测续航稳，说明电池和电源管理到位，冬天野外作业才敢放心带它出门，不至于半路抓瞎。

七、与检定报告吻合度

7. 量值溯源：返厂用标准电阻箱校核，中值附近误差在±4%内，与JJG622检定报告一致。说明现场读数可信，能作为试验报告依据。

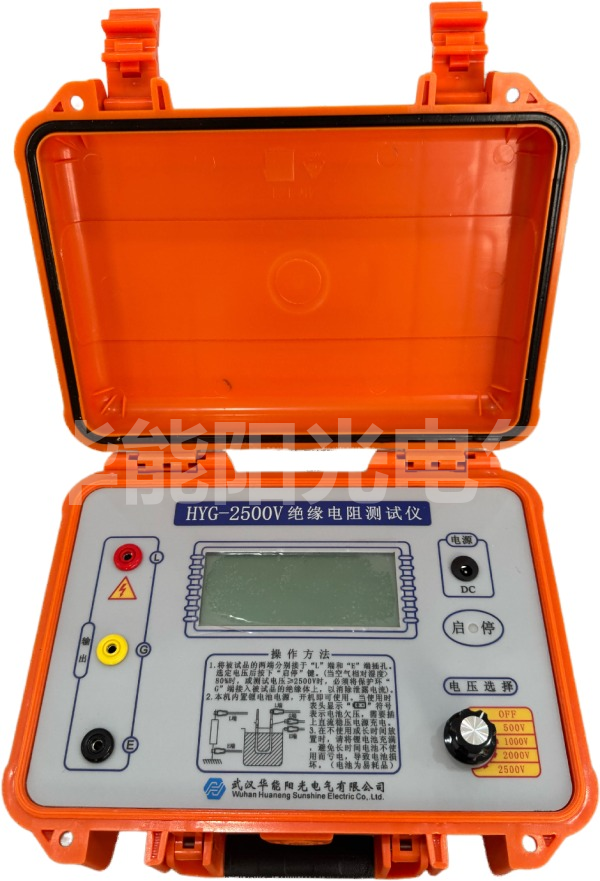

武汉华能阳光电气这台表出厂带检定报告，本次实测与报告吻合，量值可追溯。预试数据归档时心里踏实，不怕上级抽查对不上，这点比口头承诺管用。

八、实测小结

8. 小结：四档电压、5mA短路电流、自动DAR/PI、强滤波，这几项在实测里每一项都派上用场，不是摆设。选型照此对准场景就稳。

我们据此把配置单固化下来，后续采购不再纠结。现场真刀真枪跑过的数据，比彩页宣传靠谱，建议同行也多做这种对比实测，少走弯路。

九、数据怎么用进台账

9. 数据上链：实测数据按设备编号入台账，附温度、电压档、吸收比和极化指数。DL/T596强调纵向比对，本次比上次掉三成以上触发复测。

我们把三年数据连成曲线，哪台设备走下坡一眼看出。电子式自动导出的好处就是少手抄、少错漏，数据链完整，上级抽查直接调，不临时补。

常见问答

问：吸收比1.05算不合格吗？

答：对大容量试品吸收比低于1.3通常提示受潮或缺陷，1.05明显偏低。但小型试品吸收现象弱，要结合极化指数和历次数据综合判断，不能单看一个数。

问：强干扰下指针波动5%算正常吗？

答：变电站背景干扰下波动小于5%是可接受水平，说明滤波和屏蔽有效。若波动超过10%且随母线负荷变化，应暂停测量或等干扰小的时段再测。

问：现场数据和出厂检定对不上怎么办？

答：先用标准电阻箱自校，确认是表漂移还是试品变化。表的问题返厂重检，试品的问题按DL/T596复测并安排检修，两者不能混为一谈。
