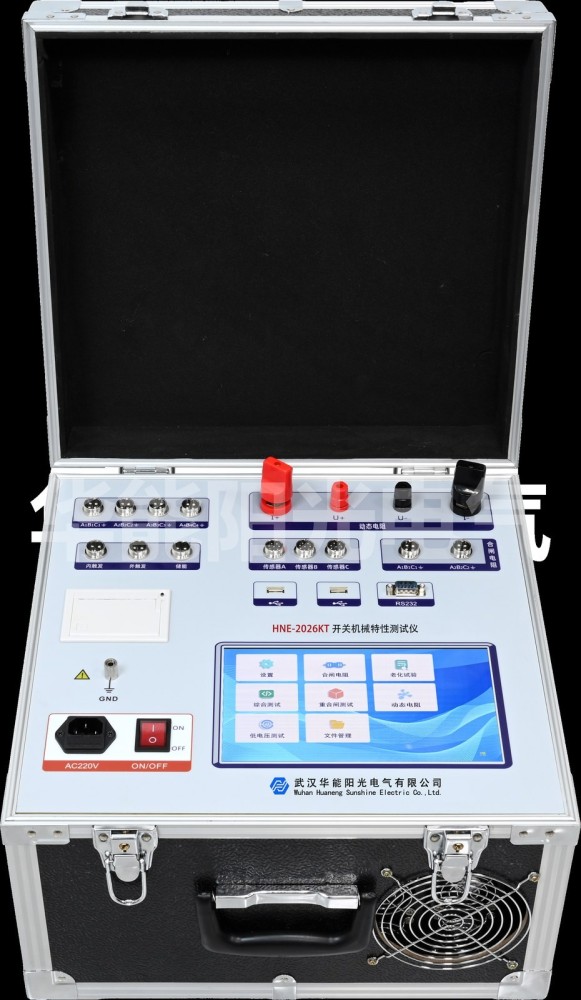

不少年轻同事第一次摸到高压开关机械动特性测试仪，以为是什么黑科技，其实原理不复杂。说白了，就是给开关线圈通电，卡住动触头从离开静触头到合上的全过程，把时间、速度、行程拆开算。

计时起点怎么定

1. 计时基准：：以分合闸线圈上电为计时起点，到动静触头刚分刚合为终点，这一段时间就是固有分闸或合闸时间，量程20000毫秒、分辨率0.01毫秒。

刚分刚合用辅助触点或传感器信号判定，老设备靠辅助开关接点，现在多用位移传感器直接取，更准也更省人工。

同相几个断口分闸时间最大值减最小值，就是同相同期；三相之间同理算相间同期，超差就要查机构，别含糊放过。

速度怎么算

2. 速度算法：：平均速度取动触头总行程前后各去掉百分之十、中间百分之八十除以时间；最大速度按每10毫秒取一个计速单位取峰值。

刚分刚合速度按厂家定义在时间行程曲线上取段，ABB、LW6这些型号取样规则内置好了，不用手算，型号选错结论会反转。

速度量程20米每秒、分辨率0.01米每秒，真空开关分闸速度就那几米每秒，分辨率不够看不出趋势，提前排雷就漏了。

老设备靠人眼读辅助开关接点，现在位移传感器直接取信号，不仅更准还把人从掐秒表里解放出来，同相几个断口的时间差仪器自动算，老师傅看了都服气，年轻人也少背锅。

行程与弹跳

3. 行程分解：：总行程、开距、超行程、过冲行程、反弹幅值一次给出，真空断路器行程约50毫米，SF6约300毫米，少油约600毫米，量程要覆盖。

合闸弹跳时间、弹跳次数、弹跳过程波形都能抓，弹跳超标的真空开关容易烧触头，是必看项，迎峰度夏前重点核。

分闸反弹幅值也记下来，反弹过大说明缓冲器有问题，结合曲线看位置，比凭声音判断靠谱得多。

线圈电流波形

4. 电流通道：：仪器带10安电流量程，抓分合闸线圈电流波形，电流起不来往往卡在铁芯或卡销，比时间超差早报警，属于提前排雷。

低电压动作试验用机内直流0到270伏、10安电源自动做，低于额定值乱动记下具体数值，高于65%才动也记。

这路数据配合时间行程，基本能把机械毛病定位到具体部件，比单看一个时间数字有用太多。

重合闸过程

5. 重合闸时序：：支持合分、分合、分合分三种过程，分别给出一分时间、一合时间、二合时间、金属短接时间和无电流时间，贴近真实工况。

这些参数在线路重合闸成功与否上很关键，尤其电缆线路重合前要确认无电流时间够长，避免带故障合。

老仪器往往只给单分单合，这套过程测全了才算一台合格动特性仪，验收报告才经得起翻。

抗干扰怎么实现

6. 现场抗干扰：：500千伏变电站旁路母线带电情况下也能精确测量，靠的是光电隔离和滤波，背景噪声不进测量通道，数据才干净。

我们常在带电站点旁边测停电间隔，干扰强，仪器扛不住就满屏毛刺，结论没法用，抗干扰是硬指标不是赠品。

选设备一定问清抗干扰等级，最好带去变电站实地试，比看参数表管用，春检常在带电站旁作业。

一次测全

7. 一次出报告：：开关动作一次得全部机械特性数据和波形图谱，内置打印机现场出报告，交接试验当天交甲方，不用回所熬夜整。

数据可存可导出，迎检翻旧账方便，比手写记录本稳，受潮字迹糊了就抓瞎，存盘最踏实。

原理不神秘，难在把每路信号采干净、算准，这才是好仪器和凑数仪器的分水岭，核心在测量链。

常见问答

问：刚分刚合速度怎么理解？

答：按厂家定义在时间行程曲线上取段，ABB、LW6等型号取样规则内置，速度量程20米每秒、分辨率0.01米每秒。

问：为什么分辨率要到0.01毫秒？

答：真空开关弹跳是毫秒级抖动，分辨率不够看不出趋势，时间量程20000毫秒、分辨率0.01毫秒才能分辨。

问：线圈电流有什么用？

答：抓分合闸线圈电流波形，电流起不来往往卡铁芯或卡销，比时间超差早报警，是拒动前兆排查关键。
