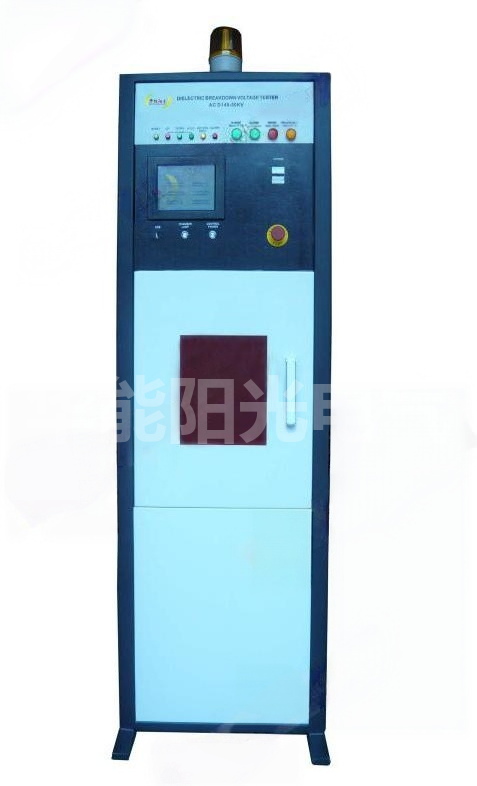

新来的徒弟总问我，这铁皮箱子一通电怎么就把几万伏加上去了。其实智能耐压试验台的原理不玄乎，就是工频升压加程控测量，核心是把低压慢慢变成可控高压，再盯着电流判断试品扛不扛得住。拆开讲就几块，弄明白就不怕它，现场出状况也知道往哪查，不至于干瞪眼。

总体架构：测控一体化

1. 变频与控制：：智能台以工业控制计算机为核心，配程控放大器与下位机执行机构，集测量控制于一体。对比老式纯调压器，它把升压、采样、判据全交给软件跑，一致性强，不挑操作的人，这点现场最实用。

2. 回路链路：：电源进控制箱，经调压器到试验变压器，高压绕组接试品，测量绕组接仪表。智能台在低压侧和高压侧都设采样，实时算变比显示真实高压值，避免了人工换算出错的老毛病。

3. 抗干扰设计：：采用硬软件抗干扰技术，电磁兼容性好，现场不另加屏蔽也能稳。冲击试验环境下数据不跳，这点比东拼西凑的改装设备强太多，读数可信，报告才敢签字。

工频升压的本质

1. 电磁感应：：试验变压器单框芯式铁芯，初级绕在内、高压绕在外，同轴布置减小漏磁。输入220V交流，按匝数比升到0到50kV工频高压，原理和电力变压器同源，只是为试验专门优化过绝缘。

2. 调压器角色：：调压器在零到额定间平滑调低压，控制升压快慢。智能台由程序接管手柄，升压速率可设0.5、1、2、3、5kV每秒多档，适配不同试品节奏，新手也能照设定匀速升压不慌。

3. 波形要求：：电源波形畸变率应小于百分之五，实际要正弦波。谐波峰值会误击穿试品，所以优质设备强调真正弦输出而非削顶方波，这是波形干净的根本，也是结果可信的前提。

采样与测量怎么来的

1. 双路采样：：电压测量精度1.0%满量程±3字，电流同理。高压侧经分压、低压侧经互感器，两路数据交叉校验，偏差大了报警提示接线可能接错，相当于多了一道自检替人把关。

2. 动态曲线：：屏幕实时画高压电压变化曲线，升压过程肉眼可见。老式只有指针表，过冲一瞬间根本抓不住，智能台把整个过程全部记录，便于事后回放，纠纷时有据可查心里踏实。

3. 接地与零位：：开机先自检接地、零位、通讯三状态，绿色正常红色异常。不在零位不合闸，接地不良闪烁警告，这是安全逻辑的第一道闸，绕不过去，也是老设备最容易被忽略的环节。

判据逻辑：怎么算通过

1. 自动判通过：：电压升到设定值、计时到点、电流没超限制，系统判试验通过并自动回零。全程无人干预，避免人盯着走神导致忘记降压的隐患，等于替班组多安排了一个不疲倦的监护。

2. 击穿记录：：若电流超限制或闪络，主接触器瞬间断开、记录击穿电压值、声光报警。击穿电压是写报告的关键数，自动记比手抄准，纠纷时有据可查，也方便后续横向对比同批试品。

3. 多种模式：：匀速、阶段、逐级、手动四种升压模式可选。逐级升压按起始电压加增量逐级上，适合对局放敏感的精细试品，节奏可控，能观察到绝缘在哪一档电压开始劣化。

保护逻辑如何兜底

1. 过流过压：：过流即分闸、过压即终止，响应在毫秒级。传统过流继电器按额定80%整定，智能台在软件里设限更灵活，阈值随试品电容调整，既不误动也不拒动，现场最怕的就是这两种极端。

2. 急停分闸：：异常时按急停直接切主回路电源，配硬件电气连锁，不依赖软件不死机。这条是最后一道保命闸，任何保护失效时人工一键切断，关键时刻慢一秒都可能是事故。

3. 门禁与过热：：部分智能台带温箱门禁，开盖即声光报警并接地保护。变频源过热自动停风扇保护，防止电子件烧毁，延长设备使用寿命，也避免高温下误判带来的连锁麻烦。

和数据标准怎么对上

1. 遵循规程：：设备执行思路对齐DL/T596电力设备预防性试验规程、GB50150交接试验标准，判据阈值按规程设，报告才被审计顺利放行，不按规程设阈值等于白打，签字的人也担责任。

2. 导出追溯：：试验完U盘导出历史，支持FAT32格式，自动打印结果。数据可追溯是智能台相对老设备最大的代际差，也是现在验收的硬门槛，少了它高效也白搭。

串联谐振扩展思路

1. 谐振配合：：遇大容量试品可配串联谐振，频率20到300Hz、波形畸变小于1.0%、品质因数Q大于50。智能测控架构便于对接，电源容量仅为试验容量1/Q，小电源也能对付大试品。

2. 防烧试品：：谐振方式击穿时回路电流降为正常1/Q，不出现恢复过电压，有效防止扩大故障损伤。这是传统工频变压器做不到的关键优势，贵重试品尤其看重这一点。

一句话记住原理

智能耐压试验台就是：工频变压器升压、程控软件管升压节奏、双路采样盯电流、超了就断、过了就记。原理不复杂，复杂的是把安全逻辑做扎实，这也正是它比拼装调压器靠谱的地方，省人更省心。

常见问答

问：为什么强调电源波形畸变率小于5%？

答：谐波峰值会在试品绝缘薄弱点造成误击穿，标准IEC60060要求接近真正弦。畸变大时打坏的未必是真缺陷，结果不可信，报告也难签字。

问：逐级升压和匀速升压怎么选？

答：对局放敏感或贵重试品用逐级升压，按增量逐级上便于观察；普通电器元件用匀速即可，效率更高，曲线也更平整，按试品定。

问：击穿电压记录不准会怎样？

答：击穿电压是判定绝缘强度的关键，记录偏差会导致整批试品复测。智能台自动记录优于手抄，建议核对采样精度1.0%满量程。
