去年秋检在城东110kV变电站，老师傅扛着老式伏安特性测试仪上现场，升压到一半铁芯就发热、读数乱跳，旁边徒弟手忙脚乱记不下数。后来换了变频伏安误差测试仪，同样测一台5P20保护电流互感器，全程不冒烟不烫手，数据稳得很。这中间的差别，干过现场的人都清楚，不是花架子。

老式设备的硬伤

1. 升压方式落后：老式设备用50Hz工频直接升压，测拐点高的电流互感器时电压顶到上千伏，铁芯发烫、绝缘承受不住，现场动不动就跳闸保护，老师傅得守着降温才能接着干。

2. 重量和便携：常规伏安特性测试仪整机八公斤上下，加上线包、升流器，两个人抬着爬电缆沟是常事，遇上间隔远的出线场，光搬运就耗掉小半天工夫。

3. 只能看曲线：传统机只出伏安特性曲线，比差角差得另接校验仪，一台互感器要折腾两三次接线，秋检一天跑不完几台，台账还得手工抄，错漏难免。

变频技术的好处

1. 变频等效升压：变频电源频率0.4到50Hz连续可调，等效电压最高到10000V，靠降频把实际输出电压压在80V以内，绕组不承受高压，现场摸着机箱只是温手。

2. 一台顶两台：既测保护电流互感器伏安特性，又测计量电流互感器比差角差，误差测量覆盖1%到120%额定点，一次接线全做完，省下往返拆线的功夫。

3. 拐点自动找：保护电流互感器测量时自动描绘伏安曲线并给出参考拐点，像3000V拐点互感器用1Hz扫一遍约60秒，加调压采样约90秒出结果，不用手绘。

精度上的差距

1. 伏安精度：伏安特性测量精度小于0.5%，变比测量精度正负0.2%，比老式指针表读数靠谱太多，数据可直接归档进台账，专家翻报告也挑不出毛病。

2. 误差限值：计量电流互感器在100%额定点比差限0.05%、角差限2分，200%点仍保持0.05%和2分，稳定度比差0.03%、角差2分，长周期也稳当。

3. 负荷测量：电流互感器二次负荷测0.1到25欧、精度正负2%，电压互感器二次负荷测10到400伏安、精度正负2%，顺带把实际负荷也算清，一举两得。

现场配合的变化

1. 与继保仪配合：测完变比极性，数据直接喂给继电保护测试仪做六相差动试验，省去手工抄数，减少接线错误和返工，整组试验顺畅不少。

2. 与回路电阻仪：直阻测量覆盖0.1到50欧、精度正负1%，和保护回路电阻测试互相印证，发现接触不良早处理、早消缺，避免带病投运出大事。

3. 与验收资料：200组数据可存储，U盘导出报表，迎峰度夏前集中校验，台账一目了然，省了本子手抄和对数的功夫，验收当天下午就能交差。

安全上的不同

1. 低压更安全：变频把高压等效成低压，电压互感器伏安时高压尾接地、人员保持距离即可，不像老式机要碰千伏级电压，心里踏实许多。

2. 防开路设计：二次开路会直接提示报警，接线没成回路立马知道，避免带负荷断开电流互感器二次这种危险操作，既护人也护设备。

3. 操作门槛低：320乘240液晶全中文，接线图随项目自动跳，新人照着接也不容易错，老师傅在旁边省心不少，培训半天就能顶岗。

适用场景对比

1. 老式机场景：老式机适合拐点低、数量少、只出曲线的零散校验，遇上新建站几十台集中验收就明显吃力，工期被拖得老长，人手不够更抓瞎。

2. 变频机场景：变频款适合秋检预试、迎峰度夏、新建站验收等大批量和计量级误差并重的场合，节奏快、数据全，三天清完一个站不在话下。

老师傅的经验小结

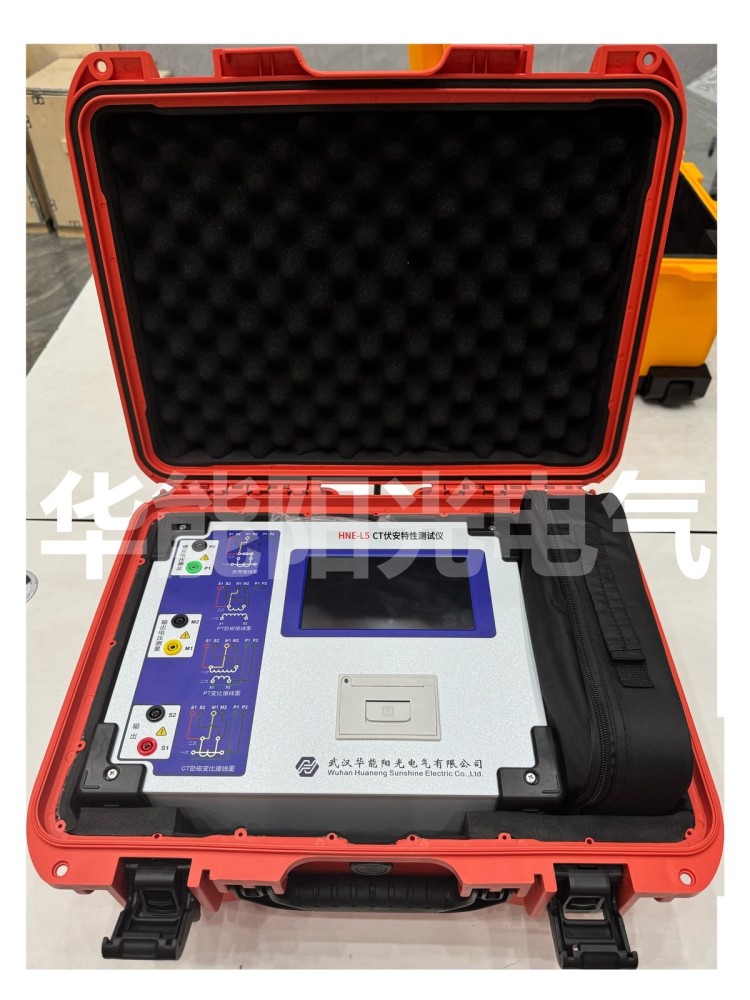

说到底，传统设备不是不能用，是效率低、风险高、数据散。变频伏安误差测试仪把励磁、变比、误差、负荷拧成一股绳，秋检迎峰都能抢出时间。武汉华能阳光电气这路子走得对，现场要的就是稳当和好使，少折腾多干活才是硬道理。

常见问答

问：变频伏安误差测试仪能完全替代老式伏安特性测试仪吗

答：基本能。变频款输出电压0到80V、等效最高10000V，覆盖绝大多数保护及计量电流互感器、电磁式电压互感器；极个别特殊高拐点非标互感器需先核对等效电压范围再定。

问：传统工频升压和变频法测出的拐点一样吗

答：依据GB16847附录B交流法，变频法靠降频等效，所得拐点电压电流与工频一致，只是实际施加电压低。拐点电压具有不稳定性，仪器给出的是参考值，应以规程判定为准。

问：老式机测误差要另接什么设备

答：需另接互感器校验仪和标准电流互感器，按JJG313-94做比对；变频款内置误差测量，比差范围0.001%到3%、角差0.00分到50分，一次接线即出结果。
