新同事第一次摸真空度测试仪，容易紧张：高压、线圈、接线，怕接错。其实按规程走，十分钟一台。今天把标准操作流程一步一步拆，照着做，保你天窗点里不慌，数据还准。

第一步：开工前准备

查仪器电量或接市电，确认检定证书在效期。备好两套磁控线圈，φ60、φ88、接地线、验电器、打印纸。出工前用校验块点检一次，看读数正常，能拦掉大半假异常。

断路器转检修、断控制电源、验电挂地线，安全措施做完再动设备。旁边带电设备记一下位置，方便后面避干扰，这一步安全红线碰不得。

工具包里常备砂纸、干布、备用热敏纸，现场擦氧化层、擦外壳釉面、换纸都用得上。老手和新手差的就是这些小件齐不齐，缺一样卡一次。

第二步：选对线圈套实

量灭弧室外径，选匹配线圈。10kV多为φ60，35kV粗的选φ88。线圈整圈贴紧灭弧室外壳，卡扣锁紧，别留缝，松了磁场弱，数据漂，这是现场最常见的坑。

线圈引线朝接线端一侧，避免和高压线绞一起。陶瓷外壳滑，套的时候扶稳，别磕碰灭弧室，陶瓷裂了整只报废，动作轻一点。

套完用手沿线圈摸一圈，确认无翘边、卡扣到位。我们班要求套完拍照留底，回头数据异常能反查是不是套歪了，这习惯救过几次返测。

第三步：接高压和接地

高压夹子夹灭弧室动触头接线端，另一夹静触头端，夹前用砂纸擦氧化层，确保金属接触。接地夹真接地点，别悬空，抗干扰靠它，夹油漆面必飘。

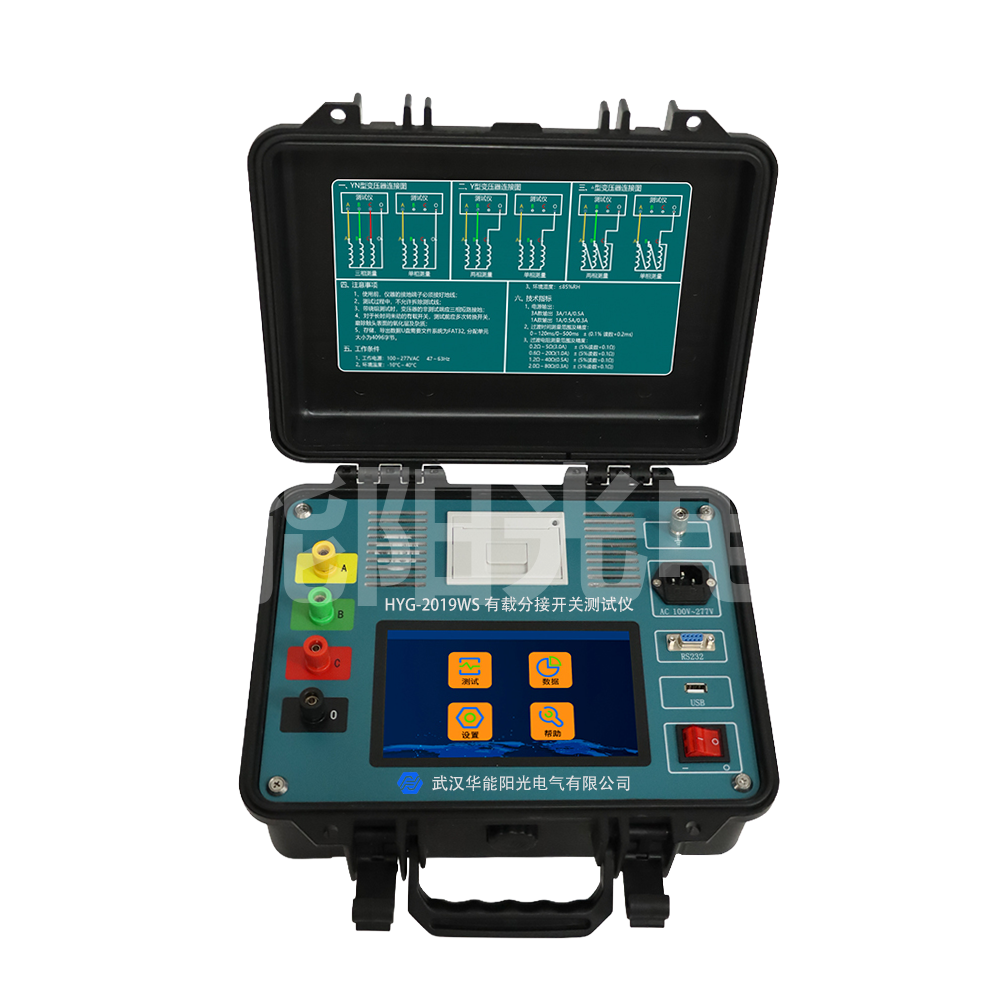

武汉华能阳光电气这代程控，磁场电压自动匹配，不用手调；老式设备按灭弧室口径设参数，设错会激发不足，读数偏低假合格，调参要谨慎。

接线顺序先接地后高压，拆线反过来先高压后接地，测完放完电再拆。这套顺序防触电也防感应电伤仪器，新员工要背熟再上手。

第四步：启动测三次

按测试，仪器施加脉冲磁场和脉冲高压，几十毫秒激发放电，屏幕出真空度。同一台连测三次，数值稳在一档内判有效，跳太狠不算数。

跳动大别急，重贴线圈、查接线再测。三次取稳定值记录。整个过程灭弧室不拆、不升温，对设备安全，这也是磁控法受现场欢迎的原因。

三次读数记在纸质流转单上，当场和仪器打印条核对一致再签字，避免事后录入错位。我们所里要求单、条、系统三处数一致，差一处重测。

第五步：判读和打印

读数≤6.6×10⁻²Pa判合格，新投运更严；超线记缺陷。按打印键出条子，真空度、日期、仪器编号、试验人四样齐，贴台账或交档案，少一样补测。

临界值，接近上限，标关注，缩短周期盯趋势。异常值拍照留存，必要时第二台交叉验证，别拿一次跳值下结论，这是数据可信的底线。

判读要结合历史，去年1e-3今年1e-2，即便合格也标关注。单点判加趋势判，才是状态检修该有的判法，老办法只看当下容易漏。

第六步：数据归档导出

测完用厂家软件导数据到电脑，U盘格式FAT32最稳。进系统或所内台账，按站、按柜、按灭弧室编号建档，前后年可比，年底分析报告直接调。

定期清空仪器存储，别等满。导出后备份一份，防芯片坏丢数据。养成测完即导，比事后补强，我们班定周日清存储，半年没丢过条。

归档时把打印条扫描进电子台账，和导出的数值对应。审计要追溯，纸质加电子双份，哪头都能调，这流程所里每季度查一次录入率。

安全红线别碰

高压模块带电，测试时手别碰夹子和线圈引线；测完放电再拆线。控制电源虽断，但相邻间隔带电，保持安全距离，监护到位再开工。

遇雷雨、湿度超大暂停户外测试，防潮防雷；任何内部故障交售后，不自己拆高压。按这七步，稳，新人照做基本不会出岔子，安全数据都保住。

常见问答

问：测试时要不要断开母线

答：单台断路器转检修、断控制电源、验电挂地线即可，不需全站停电；但邻近带电母线时留意干扰，必要时错峰或加强屏蔽接地。

问：一次测试要多久

答：套线圈接线约三分钟，仪器出数几十毫秒，含记录打印一台约十分钟；熟练两人组更快，一个天窗可测十余台。

问：测完数据马上能签字吗

答：三次稳定、在精度内、仪器在检定期、接地屏蔽到位即可签；临界或异常值建议复测或交叉验证后再入报告，确保结论经得起查。
