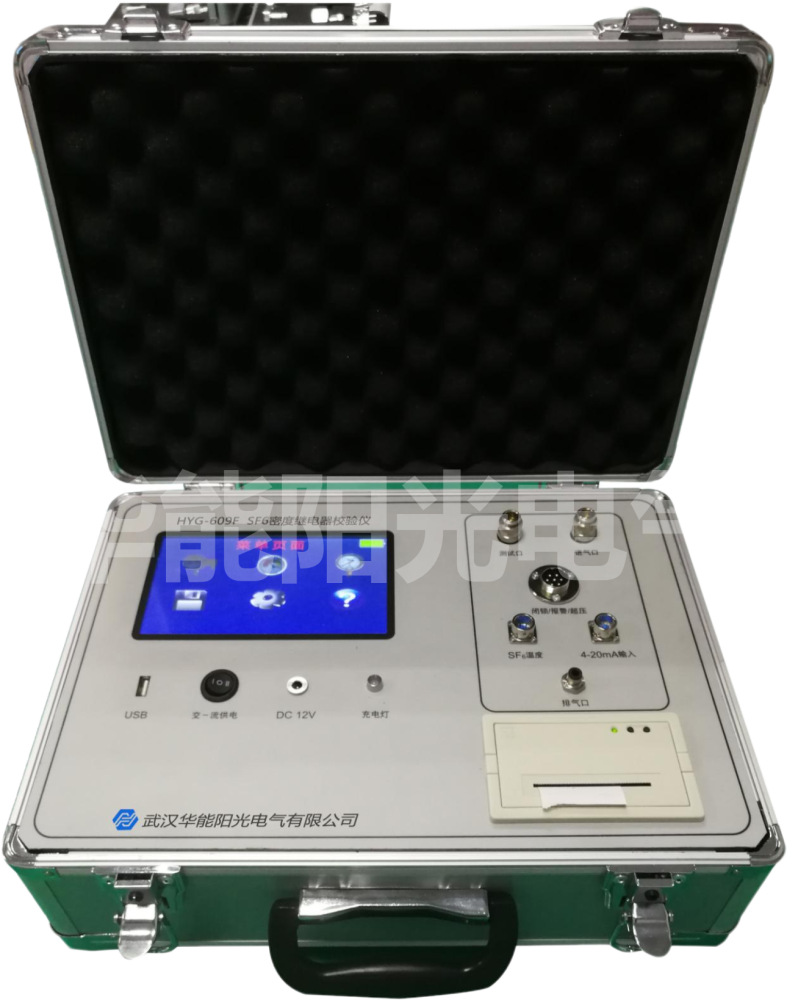

不少刚进班的年轻同事以为密度继电器校验仪就是个压力表加个气泵，其实没那么简单。它的核心不是测压力，而是测'密度'——也就是把温度的影响剥掉之后，SF6气体真实的充入量。要说清原理，得从密度继电器本身怎么工作讲起，再说到校验仪怎么复现动作点、怎么折算、怎么判断，链路一环扣一环。

密度继电器本体怎么动作

1. 带温度补偿的波纹管：继电器内部靠密封波纹管感受SF6压力，并内置温度补偿元件（双金属片或充液温补），让触点动作只跟密度有关、跟环境温度无关。额定密度0.6MPa（20℃）是比对基准，现场任何温度下它都该在这个密度附近动作，这是它和普通压力表的根本区别。

2. 报警与闭锁两道关卡：气体泄漏导致密度下降，先到报警接点（约0.52MPa折算值）发信，再到闭锁接点（约0.50MPa）切断分合闸回路。两道接点动作值都要测，闭锁这道尤其要紧，关系到设备还能不能安全操作，漏校闭锁等于少了一道保险。

校验仪怎么复现动作点

1. 缓慢改变压力：校验仪通过内置气泵或外接钢瓶，向继电器缓慢充/排SF6，让压力平稳越过报警和闭锁点。动作瞬间记录压力和温度，过冲要控制在极小范围，过冲大了接点被顶死读数就不准，所以升压速率必须可控而不是猛打。

2. 同步测温度：在校验接口附近布置温度探头，实时测继电器本体温度。因为密度=压力/温度的函数，温度不准折算就全错，所以测温精度是原理链上的关键一环，探头必须紧贴本体而非悬空测环境，这一点现场最容易马虎。

20℃密度折算

1. 理想气体近似：SF6在运行压力下近似理想气体，密度ρ=P·M/(R·T)。仪器把实测P、T代入，算出20℃对应的等效压力（即标准密度），再和铭牌额定密度比偏差。这一步是整个仪器原理的命脉，所有判据都建立在它之上。

2. 自动补偿不是魔法：好仪器内部固化了SF6状态方程或查表法，自动出20℃密度值。师傅们不必手算，但要明白它背后就是这条温度补偿曲线，别把表压当密度，更别拿夏天的表压去套冬天的判据，两者差出好几个百分点。

接点测量与判断

1. 通断检测：校验仪在接点回路加微小测试电流，捕捉接点闭合/断开的时刻，记下此时的动作压力和返回压力，算返回系数判断接点是否卡滞。这是人工万用表很难稳定完成的环节，专用机把这一刻锁得很准，重复性好。

2. 接触电阻：部分机型还能测接点接触电阻，氧化或烧蚀的接点电阻偏大，虽然能动作但不可靠，这种隐患折算密度看不出来，得靠电阻项揪出，所以这项功能现场很有用，别为了省钱砍掉它。

整体工作链路

1. 加压—测温—记录—折算：一句话串起来：平稳改变压力、同步测本体温度、捕捉接点通断、自动折算20℃密度、输出带溯源信息的报告，这就是一台密度继电器校验仪完整的原理闭环，每一步都缺一不可，哪步松了数据就假。

2. 为什么比压力表高级：普通精密表只给压力，还得人去查补偿表算密度；校验仪把压力、温度、接点、折算、报告一链打通，本质是把老师傅的经验固化成了可重复的标准流程，这才是它值钱的地方，买的不是硬件是方法。

原理常见误解

1. 表压不是密度：新手最易把当时表压当成密度报上去，忘了温度。校验仪的价值恰恰在自动折算，但人得懂这层，否则屏幕给的数也不会用，照样出偏差，原理不通仪器再好也白搭。

2. 只校报警点不够：有人以为测到报警动作就完事，闭锁点才是保安全的最后一道。原理上两段动作都对应真实密度阈值，只校一段等于漏掉半套判据，规程和审查都不会放过这一条。

3. 温度补偿不是越灵敏越好：补偿元件响应过快反而易抖，关键是稳定和准确。理解原理后就知道选仪器看的是长期稳定性和溯源，不是宣传页上写的'高灵敏'三个字，那是营销话术。

4. 仪器本身也要校准：校验仪测别人，自己也得按压力仪表检定规程每年溯源，它的零点和满度漂移了，折算再漂亮也是建立在错的基础上，所以溯源标签过期这台机器就得停。

常见问答

问：密度继电器校验仪测的是压力还是密度？

答：直接测的是动作压力和本体温度，再通过SF6状态方程折算成20℃标准密度。最终判据是密度偏差，不是表压，所以温度测量不准结论就错。

问：为什么要把温度补偿交给仪器自动算？

答：SF6温度补偿曲线是非线性的，手算易出错且慢。仪器内置状态方程自动出20℃密度，既快又避免人为单位换算错误，现场也更合规。

问：返回系数低说明什么？

答：返回系数=返回值/动作值，正常在0.9以上。偏低说明接点有卡滞或机构摩擦大，虽能动作但不可靠，应在报告中标注并建议更换。
