不少同行第一次见到这套设备，以为是把几台仪器塞进一个柜子。其实标准油化实验室是按绝缘油全分析的逻辑，把取样、前处理、各项测试和数据处理串成一条线。说白了，它干的事就是替化验员把油里藏的毛病一项项揪出来。

一、先从取样说起

1. 取样决定下限：：按GB/T7597，取样要用干燥洁净的玻璃瓶，从设备底部放油阀全密封取样500mL，避光保存且在24小时内送检。取样时带了水汽或气泡，后面水分和色谱全乱套。

我们习惯在晴好天气、设备停运或负荷较低时取样，雨天和湿度大的日子一般不取，潮气进去一毫克都救不回来。这是原理之外最容易被忽略的一环。

取样瓶提前用合格油润洗两遍再正式取，这步老化验员都懂，但新手常忘，结果瓶壁残留水让水分测值虚高好几毫克。

二、击穿电压怎么测出来

2. 逐级升压击穿：：油杯注油静置后，标准电极2.5mm间距，以2kV/s匀速升压直到击穿，记录击穿电压kV。新油击穿电压应不小于35kV，330kV及以上运行油不小于45kV，按GB/T507执行。

原理是油中水分、杂质、纤维在电场下极化搭桥，电压升到临界值形成导电通道瞬间击穿。所以油越干净，击穿电压越高，这一项是油质最直观的体检。

三、油介损和体积电阻率

3. 90℃下测损耗：：将油杯升温到90℃并稳定，施加交流电压测电容电流和阻性分量，算出tanδ和体积电阻率。新油tanδ应不大于0.5%，运行油不大于4%，体积电阻率不小于5乘10的9次方Ω·m。

老化的油里极性产物多，tanδ就往上窜。体积电阻率是反过来的，老化越重阻值越低。这两项配合，能比击穿电压更早预警油的劣化。

四、色谱分析揪潜伏故障

4. 顶空进样分离：：油中溶解气体经脱气后进入色谱柱，按氢、甲烷、乙烯、乙烷、乙炔、一氧化碳、二氧化碳依次分离检测，乙炔最小检知量不大于0.1μL/L，按GB/T17623和DL/T722判读。

原理是故障点局部高温或放电会把油裂解产气，不同故障产气成分不同。比如乙炔多指向电弧放电，乙烯多指向高温过热，这就是三比值法的物理基础。

五、微量水分的库仑法

5. 电解求水量：：油样注入电解池，其中水分被卡尔费休试剂电解，按消耗电量反算含水量，检测下限到1mg/L。330kV及以上运行油限值15mg/L，新油10mg/L，按GB/T7600。

水分是绝缘油的大敌，它会拉低击穿电压和体积电阻率，还加速老化。库仑法不用配标液，自动进样，比老式容量法适合批量油样。

六、酸值和界面张力

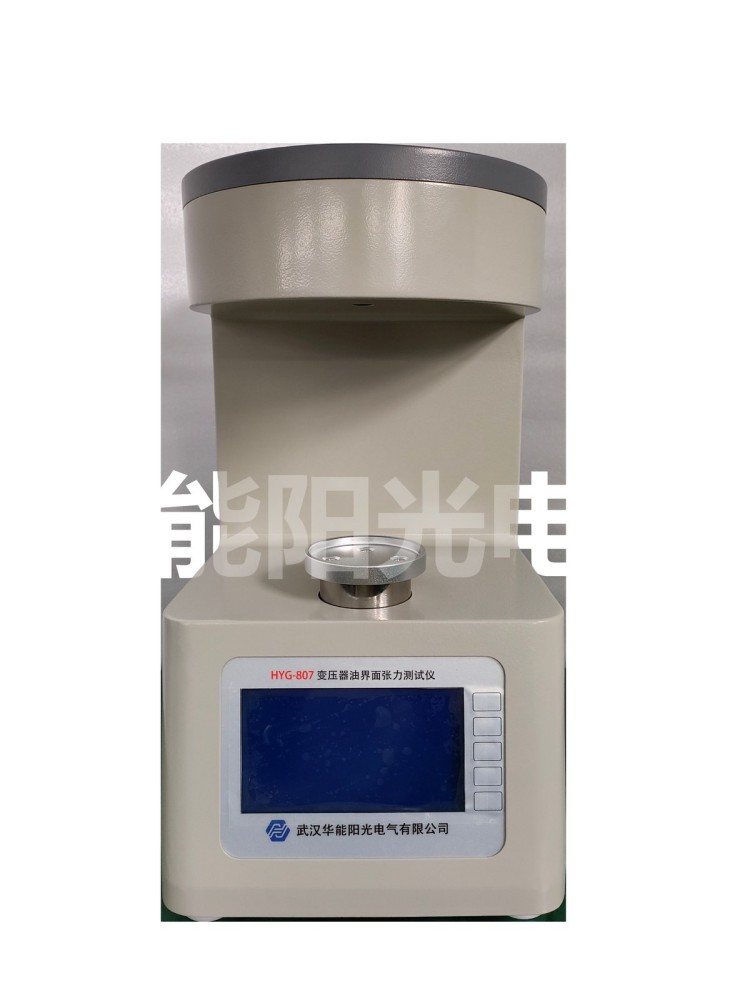

6. 滴定与拉环：：酸值按GB/T7599用氢氧化钾滴定，运行油限值0.1mgKOH/g；界面张力按GB/T6541用拉环法，运行油不小于19mN/m，新油不小于35mN/m，反映油中极性老化产物多少。

这两项原理不复杂，但能反映油用久了没有。酸值升、界面张力降，基本说明油已经开始氧化，该考虑过滤或者换油了。

七、数据怎么汇成一张表

7. 统一平台判读：：各单元测完数据上传主机，按DL/T722导则自动比对注意值，色谱还自动跑三比值法编码，生成带结论的绝缘油全分析报告，异常项红色标注。

以前各仪器各出各的报表，化验员手动抄录，现在一套实验室把九项并到一张表，领导看一眼就知道哪台设备有问题，这才是集成的意义。

整套原理说穿了不神秘，难在把九项的方法、控温和数据打通，让非专业人员也能稳定出数，这才是标准油化实验室的价值。

说到底原理讲透了，关键还是日常用的时候肯不肯按规程走，方法再正，操作马虎一样出岔子，这点老师傅和新手都得时刻绷着弦。

我们后来把这台设备的工作原理做成了一页速记卡，贴在机柜侧面，新人上岗前背一遍，至少不会把九项测法的顺序搞混。

常见问答

问：为什么油介损一定要在90℃测？

答：绝缘油工作温度就在70到90℃区间，常温测的tanδ偏低、反映不出运行工况下的真实损耗，所以规程规定在90℃恒温下测，数据才有可比性。

问：色谱能发现多早期的故障？

答：乙炔注意值在500kV及以上仅1μL/L，灵敏的色谱能在故障能量很小、设备还没异常时就发现产气趋势，比停电电气试验早数月预警。

问：取样后必须24小时内测吗？

答：是的，油样放置过久溶解气体会逸散、水分会变化，GB/T7597要求尽快送检，一般24小时内完成色谱和水分测试，保证数据真实。
