秋检那阵子，所里老师傅还在用老办法测互感器的伏安特性，调压器加滑线变阻器手动升压打点，一台110kV变电站的CT励磁曲线光接线就得折腾半小时。后来换了变频式互感器综合测试仪，同样是这批设备，半天就干完了。不少同行问我，这东西跟传统设备到底差在哪，今天就把现场的真实体会说清楚。

传统伏安试验的麻烦在哪

1. 接线繁琐耗时：：老式伏安试验要调压器、滑线变阻器、电流表、电压表一堆设备来回接，单台CT励磁特性加变比极性，熟练工也得四十分钟，一个站二十多台互感器，光接线就占去大半天。

2. 打点全靠手：：传统方法是手动一点一点升压记录电流电压，拐点附近还得放慢速度，数据靠笔抄，误差大且容易漏点，画出来的曲线毛刺多，老师傅看一眼就知道不够漂亮。

3. 大电流互感器难测：：保护类CT拐点电压能到几十千伏，老设备电源带不动，要么测不全曲线，要么得串大容量调压器，现场搬运五六百斤的设备，年轻人都嫌累，老师傅更吃不消。

变频法的根本区别

1. 低频法原理降电压：：依据GB16847也就是IEC60044-6，互感器可在低于额定频率下测试。频率降到零点几赫兹，所需电压同比例下降，八千克主机就能等效测出拐点六十千伏的CT，根本不用笨重调压器。

2. 变频电源频率范围：：设备内置变频电源，频率覆盖零点四到五十赫兹，功率五百瓦。系统根据设定的等效电压自动选频率扫描，拐点三千伏的CT用一赫兹扫，约九十秒出完整曲线，比手摇快太多。

3. 一次接线全测完：：直阻、励磁特性、变比极性、角差比差一次接好线全自动完成，典型CT全套测试不到一分钟，老师傅在旁边喝口水的工夫结果就出来了，这才是真省事。

精度上的差距

1. 电压测量精度：：变频式互感器综合测试仪电压测量精度达到正负百分之零点二，传统指针表加分流器普遍在百分之一以上，拐点电压判读差出几百伏很常见，保护定值整定就跟着偏。

2. 变比测量范围：：CT变比测量范围一到四万，精度正负百分之零点二；PT变比一到四万，精度正负百分之零点五。老设备变比大一点就得换档重测，数字式直接读出匝数比和比值差。

3. 相位分辨能力：：相位测量精度正负五分，分辨率零点五分，比差角差直接给数值。以前靠相量图手画，角差差个十分八分根本看不出来，现在计量级CT的误差曲线一键描绘。

现场效率对比

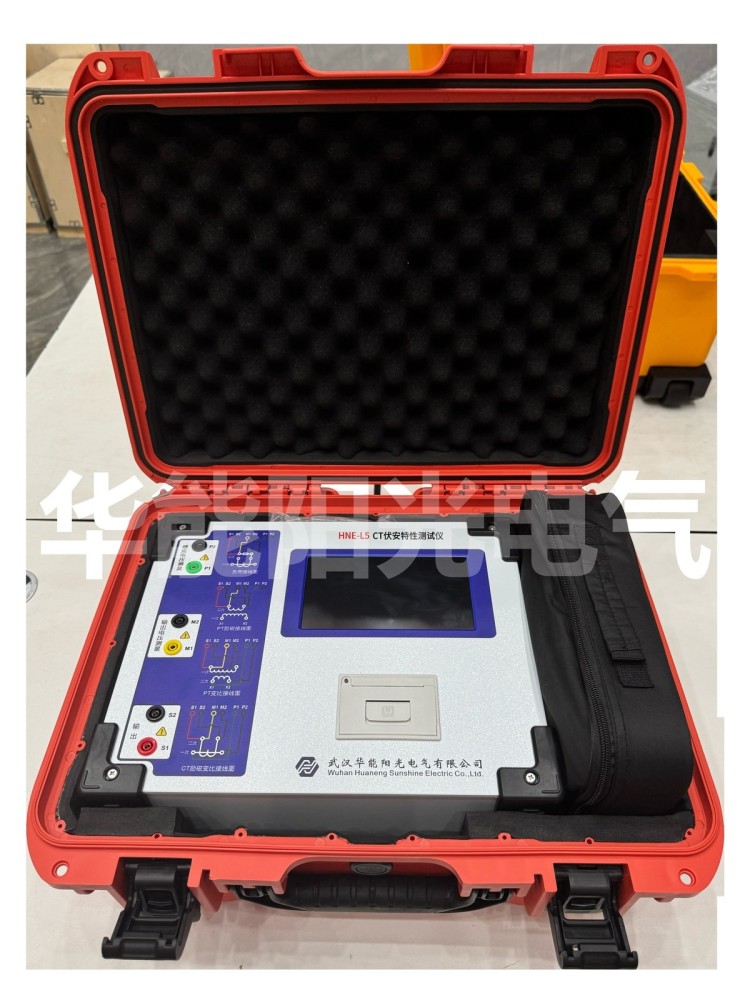

1. 单人作业可行：：传统伏安试验至少两人配合读表记录，这台设备一个人拎着八公斤主机就上，七寸触摸屏全中文界面，选好CT级别P级或TPY级点开始即可，省下的人力去干别的工作。

2. 数据存储省事：：设备能存一千组测试数据，掉电不丢，U盘一键导出Excel。以前纸质记录单堆一抽屉，年终写试验报告翻箱倒柜，现在后台软件直接调出来对比分析。

3. 抗干扰能力强：：变频法本身避开五十赫兹工频干扰，变电站带电母线在旁边也不影响。老方法在强电磁环境里表针乱抖，得等到全站停电才能测，时间根本排不开。

安全方面的改进

1. 低压测试更安全：：低频法把所需测试电压压到几十伏级别，试验人员接触的是安全电压，不像传统高压伏安那样动辄上千伏，现场触电风险小了一大截，新手也敢上手。

2. 四端法消导线误差：：设备用四端法独立引两根线测电压，消除从电源到被测阻抗之间导线电阻的影响。传统两线法导线电阻串进读数，小电流互感器测出来偏得离谱。

老实说它也有局限

1. 极端大容量待核实：：对特大型发电机出口CT，拐点电压极高且损耗大的，变频等效仍有上限，这种活儿要事先跟厂家确认电源频率配置，不能想当然拿八公斤主机去硬刚。

2. 依赖电子元件：：全数字设备怕潮怕摔，梅雨季长时间在户外得注意防晒防露。老式指针表耐造，往地上一放就能用，这点上变频设备还得细心伺候着，不能太粗线条。

怎么和老设备衔接

1. 数据要可对照：：换设备后第一年我们保留了老调压器做抽测比对，二十台CT数据和国网校验仪对得上才完全切换。新老区对照一两个月，老师傅心里才踏实，别一刀切断。

2. 老架子别急着扔：：特型CT和交接试验偶尔还得用大容量调压器兜底，老设备留一台当备份不占地方。真到变频主机送修时，这台老伙计能顶上几天，不至于全线停摆。

常见问答

问：变频式和传统伏安试验测出来的曲线能对照吗？

答：能对照。变频法依据GB16847在低频下等效，理论曲线与工频测得的一致，拐点电压和复合误差数值可直接比对，只是测试电压低、速度快，现场建议以数字设备数据为准存档。

问：老变电站还能用这台设备测老式电磁PT吗？

答：可以。设备支持各类电磁型PT的励磁、变比、极性、直阻和比差测试，变比范围覆盖一到四万，精度正负零点五个百分点，只要一次侧断开且高压尾可靠接地就能上。

问：和传统设备比，价格贵很多值得换吗？

答：单看采购是一台顶过去半套架子，但省下的人工、时间和数据可靠性折算下来划算。一个秋检周期二十个站，过去要两组人干两周，现在一组人一周收工，这笔账老师傅都算得清。
