春检的时候，变电站里十几个间隔的断路器要一台台过特性试验，选错仪器真能把人坑惨。去年迎峰度夏前，有个县公司借了台老式单断口表，测一台126千伏的SF6断路器光接线就折腾一上午，数据还不稳。选断路器开关特性测试仪不能光看宣传册漂亮话，得盯着断口路数、时标分辨率、抗干扰这几个硬指标，现场才不会掉链子。

现场使用情况

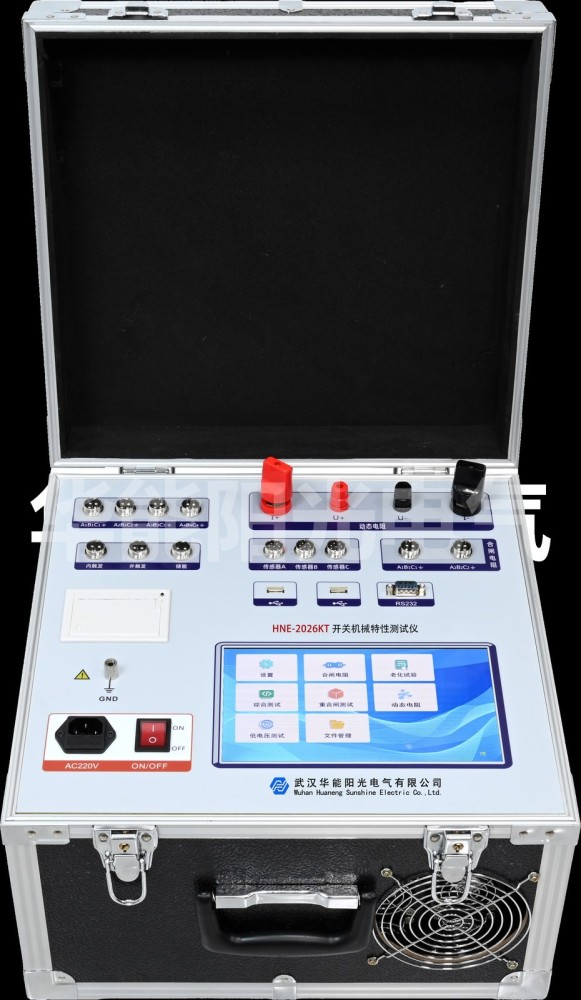

**1. 断口路数要够：**我们实际干的是12路断口同时测的机型，一台126千伏GIS组合电器三相六个断口，加上辅助触点，老设备四路都嫌不够。断口路数少了，同相同期、相间同期这些数据就得拆几次测，误差直接上来，还把停电时间拖长一截。

**2. 一次动作全拿到：**开关动作一次，分合闸时间、弹跳、速度、行程、线圈电流图谱全出来，这才是正经做法。那种要反复合闸十几次才凑齐数据的，现场根本耗不起，尤其老站停电窗口就两小时，多合一次就多一分机构风险。

参数指标怎么看

**3. 时间分辨率不能糊弄：**正经仪器的时标得做到0.01毫秒，时间量程覆盖到20000毫秒。分闸时间几百毫秒的活儿，分辨率不够就看不到真实的刚分点，同期差个一两毫秒也发现不了，规程要求的测量精度根本达不到。

**4. 速度行程量程要分开关：**真空断路器行程50毫米、分辨率0.1毫米；SF6断路器行程300毫米；少油断路器能到600毫米。买之前先想清楚站里主要是什么开关，量程对不上测出来的速度曲线就是歪的，整份数据直接作废。

抗干扰与通用性

**5. 500千伏站旁也能测：**这点太关键。我们真在500千伏变电站旁路母线带电情况下测过，仪器照样把数据稳稳采下来。抗干扰差的机器一靠近带电设备就乱跳，现场只能干瞪眼，强干扰环境根本出不了有效数。

**6. 通用传感器要齐：**真空、SF6、GIS、油开关通吃，配上通用测速、直线行程、旋转三种传感器，站里杂七杂八的开关都不用借第二台设备，一台仪器跑遍全站，采购保管都省心，出门一趟全搞定。

和其它设备配合

**7. 跟回路电阻仪搭着用：**特性测完顺手用回路电阻仪打一遍触头接触电阻，两个数据一对照，触头烧蚀、机构卡涩立马现形。我们一般一组人带这两台，半天干完一个110千伏变电站，效率翻一倍不止。

**8. 数据留痕别省：**内置打印机当场出图谱，再存U盘带回后台。验收报告要是没波形只有个数字，运维那边不认，复查也说不清，DL/T596和GB50150都要求留痕，别图省事吃返工。

采购避坑要点

**9. 别被英文型号带偏：**市面上型号一堆字母，挑的时候盯住12路断口、0.01毫秒时标、DC0到270伏可调动作电源这几个实打实的指标，别听销售念型号，把指标摆出来比什么都实在。

**10. 动作电压试验要有：**机内带DC0到270伏数字可调、10安瞬时输出的电源，低电压动作试验一台仪器自己就能做完，不用再拖个调压器，现场少一样设备就少一样出毛病的可能。

安全注意事项

**11. 接地先做好：**仪器电源对机壳要能扛工频1.5千伏一分钟，现场自己也得先把地网接牢，高压侧接线戴绝缘手套，分合闸线圈别长时间通电，安全规矩摆第一，数据第二，顺序不能乱。

**12. 弹跳数据要复核：**合闸弹跳时间和次数超过规程，就得怀疑触头或者缓冲，别图快把超标数据直接归档，后面出事追的是你的人，宁可多测一次也别让带病设备过关。

老师傅现场经验

干这行十几年，最怕的就是数据凑合。我们班组规定，凡是特性试验，开关动作一次采不全宁可重来，绝不拿半截数据归档，规程面前没有差不多这一说。

现场老师傅都习惯边测边记，谁操作的、谁监护记录的、哪天几点测的，全写在试验单上。等月底汇总，哪台开关趋势不对一眼就能看出来，比临时翻报告强。

数据记录与归档

特性仪内置存储够用，但我们习惯当场打印带波形的报告，再拷一份U盘带回。验收报告没有波形只有数字，运维那关根本过不了，复查也说不清。

归档时按站、按间隔、按开关编号建文件夹，年份月份标清楚。第二年春检拉出来一比对，分闸时间漂移了多少、弹跳是不是变多，趋势比单次数更有价值。

常见问答

问：断路器开关特性测试仪主要测哪些项目？

答：核心测分合闸时间、同相同期与相间同期、合闸弹跳时间与次数、刚分刚合速度、最大速度、总行程开距超行程、分合闸线圈电流波形，以及DC0到270伏低电压动作试验，一次动作全部出数据。

问：普通站用的仪器和500千伏站用的有区别吗？

答：主要差在抗干扰。能在500千伏旁路母线带电环境下稳定测量的机型，靠的是强屏蔽和滤波设计，普通廉价表一靠近就乱跳，选的时候一定问清最高可在多少千伏带电环境下使用。

问：真空和SF6断路器能用同一台测吗？

答：能，通用机型行程量程覆盖真空50毫米、SF6 300毫米、少油600毫米，配三种测速传感器即可，选机时确认支持你站里所有开关类型，别买成只能测真空的单项表。
