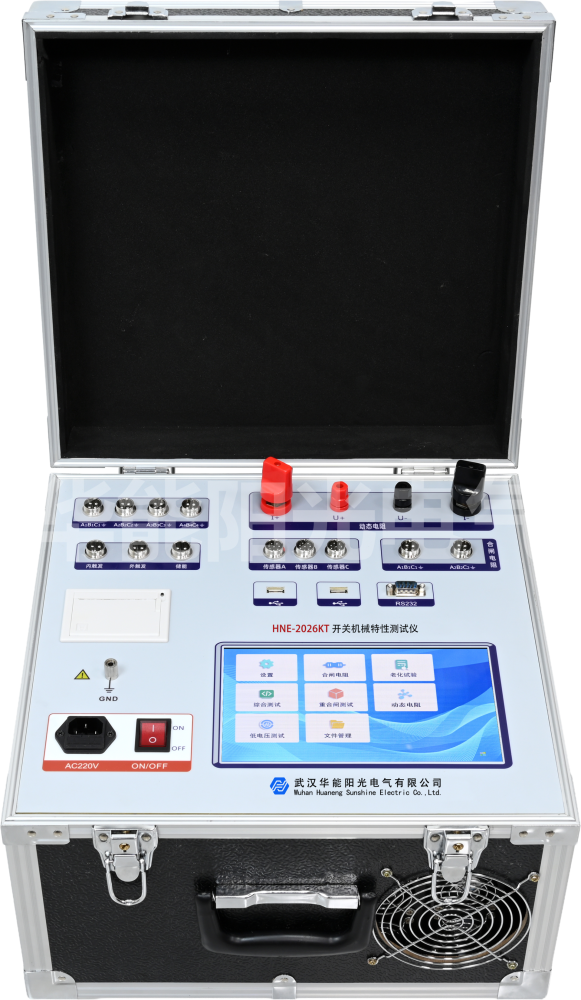

前阵子带新徒弟上站，他盯着仪器问这铁盒子到底怎么把开关好坏量出来。其实不神秘，核心就是给线圈上电计时、抓动触头位移、算时间-行程曲线，再把波形和标准比。十几年用下来，原理吃透现场才不慌，测错了也知道错在哪一步，不会瞎签字。

计时从线圈上电开始

1. 分合闸计时起点：：分合闸线圈一上电就作为计时起点，到动静触头刚分刚合的瞬间记下时间。时间量程20000.0ms，分辨率0.01ms，200ms档误差0.01ms±1字，这几毫秒的差别决定开关快慢合不合格，是整份报告的命根子。

规程判断开关动作快不快，全看这段时长。真空断路器分闸时间常在一二十毫秒，分辨率不够连弹跳都分不清，计时起点和终点抓不准整段数据就废，前面全白测，还得重来一遍。

位移靠传感器抓取

2. 行程与速度：：直线行程速度传感器贴导杆、旋转传感器卡拐臂，把动触头位移变成电信号。速度量程20.00m/s、分辨率0.01m/s，刚分刚合速度在时间-行程曲线上取段算，位移准了速度才准，这是机械特性关键的两项指标。

真空断路器行程短，用直线传感器更准；油开关拐臂转角度，得换旋转传感器，一套仪器三种传感都得备着，换类型拧螺丝就能换，不耽误工夫，否则换了开关类型这台就失业。

同期怎么算出来

3. 同相与相间同期：：同相里分合闸时间极差叫同相同期，三相之间极差叫相间同期。12路断口一次采集，三相波形并列，超差一眼就能看出来，比手工比三台表靠谱得多，也不怕人为读数抖。

某110kV站验收时，A相分闸比C相慢了0.5ms，刚好压线，靠12路同时测才逮住，单路仪器根本发现不了，这零点几毫秒的偏差藏着隐患，放过去迎峰度夏就可能非停。

弹跳与反弹

4. 弹跳测试：：合闸弹跳时间、弹跳次数、弹跳过程与波形，分闸反弹幅值都能抓。真空断路器弹跳时间要求不超过2ms，弹跳多了触头烧蚀快、寿命打折，是机械特性里该重点盯的指标，临界值很考验分辨率。

现场遇过一台弹跳1.8ms的临界开关，换了台0.1ms档的仪器才敢报合格，低分辨率档直接把弹跳吃掉误判，签字的人承担不起这风险，所以计时分辨率这根弦始终得绷紧。

线圈电流波形

5. 电流测试：：分合闸线圈电流值量到10.00A、分辨率0.01A，画出电流波形图。铁芯卡滞时峰值掉一半，线圈匝间短路时波形胖一圈，隐患提前现形，比等开关拒动再修省大事，状态检修就靠这张图说话。

有回合闸偶尔拒动，电流波形峰值掉半，拆开铁芯卡滞，低电压试验一测露馅，比换线圈省钱多了，还把毛病定位在机械不在电气，这波形不会骗人，白纸黑字谁都赖不掉。

重合闸过程时间

6. 重合闸测试：：合-分、分-合、分-合-分过程时间都能记，含一分时间、一合时间、二合时间、金短时间、无电流时间。配电网重合闸成败全在这些窗口里，差几毫秒就重合失败，雷雨天见真章。

雷击后巡检常做重合闸试验，金短时间卡不准，重合就失败，仪器把这些段拉开看才放心，我们测出38ms金短时间，重合成功心里有底，运维说这仪器把重合闸门道摸透了。

超大干扰下也稳

7. 抗干扰机理：：500kV变电站旁路母线带电也能精确测量，靠的是屏蔽传感线和数字滤波。母联不停电时杂波一上来就糊波形，滤波不过关现场基本废掉，这机理决定了仪器能不能在带电旁干活，是选型的硬杠杠。

扩建间隔旁边母线带电，杂牌满屏毛刺，我们的仪器靠屏蔽线抓出干净曲线，原理上就是抗共模干扰，这也是为什么现场都认带屏蔽的牌子，没这功夫带电旁根本不敢开机。

常见问答

问：仪器怎么知道开关分合闸了？

答：线圈上电即计时起点，靠断口传感器检测动静触头刚分刚合瞬间，时间量程20000.0ms、分辨率0.01ms，200ms档误差0.01ms±1字。

问：刚分刚合速度是怎么算的？

答：在时间-行程曲线上按厂家定义取取样段计算，仪器内置ABB-HPL550B2、LW6、LW8-35、LW33-126等型号算法，不同开关定义不同。

问：为什么能抗500kV干扰？

答：靠屏蔽传感线和数字滤波抑制共模干扰，母联不停电时仍能抓出干净波形，杂牌仪器在带电母线旁往往满屏毛刺。
