新来的同事第一次见开关柜温升试验装置，看它一堆柜子加屏幕，觉得高深。其实原理不绕，一句话：面向开关柜回路电阻与温升考核的成套试验设备，给试品通上规定的大电流，让它按标准发热，再把各测点的温升准确记下来。拆开讲就是「升流、恒流、测温、判稳」四步，下面一步一步说。

大电流从哪来

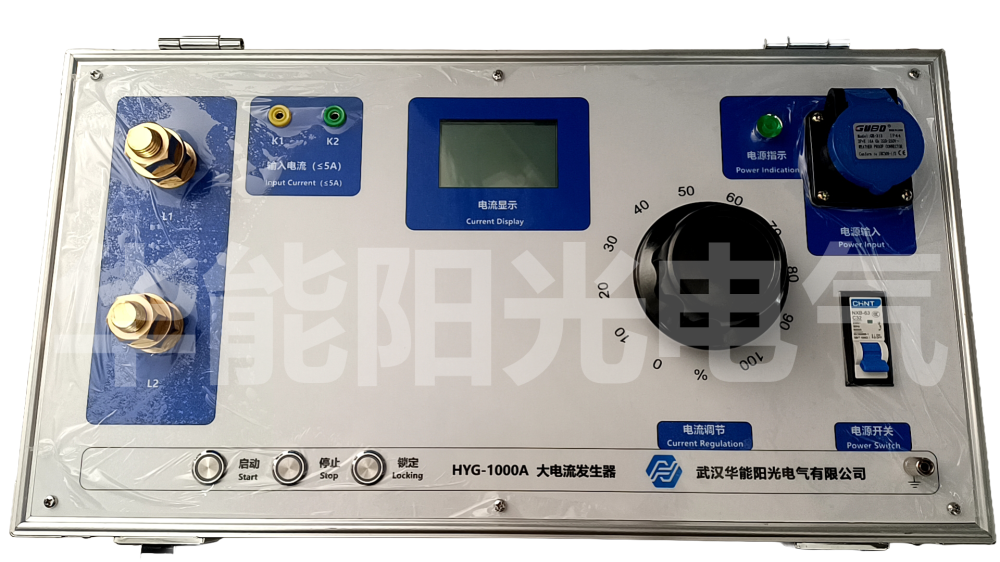

1. 电源侧怎么变：装置从市电取电，经调压（或调功、整流）环节降压升流。常用 200A～4000A，按开关柜额定电流选取，本质是低电压、大电流输出，把电压换成了电流，所以回路压降越小越好。

2. 容量怎么定：三相同时通电时容量最大，按三相回路总损耗核算并留裕度。因为功率 P=I²R 在试品回路上直接变成热，选容量时必须把试品、引线、接触电阻和调压环节的损耗一起算进去。

3. 为什么用低电压大电流：温升试验考核的是载流回路的发热能力，不是绝缘强度，所以不需要高电压。电压低还有一个好处，操作安全风险小，只要注意大电流回路的发热和接触就行。

电流怎么稳住

1. 闭环恒流控制：装置用电流互感器或分流器实时采回电流，和设定值比较，自动调整输出电压。外部电压波动、试品电阻随温度上升而变化，它都会自己补回来。

2. 精度与稳定度：常见恒流精度在 ±1%～±2%，试验期间电流波动一般要求不超过 1%～2%。长时间试验还要看温漂，光有初始精度不够。

3. 分段升流：不少试验要求先把电流快速升到目标值附近，再缓升到目标并保持，避免冲击。程序化升流比人工调压稳得多，也留得住曲线。

温度怎么测

1. 传感器类型：测母排搭接面、触头、端子排和柜内空气温度，多点同步采集。热电偶反应快、耐温高，适合母排、触头这类表面测点；PT100 稳定性好，适合油温、气室这类需要长期稳定的场合。

2. 测点怎么布：3.6kV～40.5kV 交流金属封闭开关设备及各类高低压成套开关柜主回路，测点要落在发热最严重、也最影响判定的位置，比如母线搭接面、触头附近、端子排；环境温度要单独测一路做参考。

3. 冷端补偿与校准：热电偶测得的是热电势，必须补偿冷端温度才能得到真实温度。装置做了冷端补偿和通道校准，数据才站得住；这一步偷工减料最容易被质疑。

温升怎么算、怎么判稳

1. 温升的定义：温升是被测点温度减去环境温度，不是绝对温度。所以试验期间环境温度要如实记录，测点周围不能有额外的热源和强对流。

2. 判稳条件：常见做法是温升连续 1 小时变化不超过 2K 就认为稳定（不同标准的表述略有差别，按 GB/T 3906、GB/T 11022、DL/T 404 对应条款执行）。判稳之后还要再保持一段时间，取稳定值作为结果。

3. 限值怎么比：把稳定温升和标准规定的限值比对——限值跟材料、镀层、绝缘等级有关，按 GB/T 3906、GB/T 11022、DL/T 404 中对应条目取。装置软件一般会把限值做成参数，按试品选好再判。

数据怎么变成报告

1. 采集与存储：多路温度、电流、电压按固定间隔同步采样，全程存盘；三相恒流、柜内多点布温、限值自动判定 这些功能实际都是围绕采集做的。

2. 曲线与判定：软件把温升-时间曲线画出来，到判稳点自动标注，超限自动报警甚至停机，省掉大量人工判断。

3. 输出与归档：试验结束自动生成报表，含测点、温升、环境条件、判定结论，导出后可直接进试验台账和迎检资料。

把开关柜温升试验装置拆开看，就是「变电流—稳电流—测温度—判稳定」四件事。理解了这四步，选型时知道该问什么，现场出了毛病也知道往哪查。
