不少新入行的兄弟把绝缘靴手套耐压试验装置想得很玄乎，其实拆开看就是一套工频高压发生加多路泄漏电流采集的系统。上周带徒弟做春检，他问为啥靴子里要放钢珠、为啥八只一起试还能分别判合格。我把原理顺着接线捋了一遍，他才算明白。今天也借这个角度，把这套装置到底怎么干活说透，免得只知其然不知其所以然。现场干这行的都明白，原理不通，参数表背再熟也白搭，一遇上异常就抓瞎，顺着原理反而好排查。

整体构成：高低压分离

1. 控制台与试验机分开：控制台输出0到250V低压、最大12A，经升压变压器升到额定30kV送到试验机；高低压之间用抗干扰无线传输把各路泄漏电流回传，操作人员远离高压区，安全性好。

这种高低压分离设计是关键。过去老台子人和高压只隔一道栏杆，升压时心里发毛。现在控制台放安全区，高压部分围好遮拦，泄漏电流走无线回传，符合现场安全规程里专人监护、围好遮拦的要求。我们每次试验前必查接地端是否可靠接至地网，接地电阻不大于0.5Ω，调压器回零，三件事做完才合闸，养成习惯就少出事。

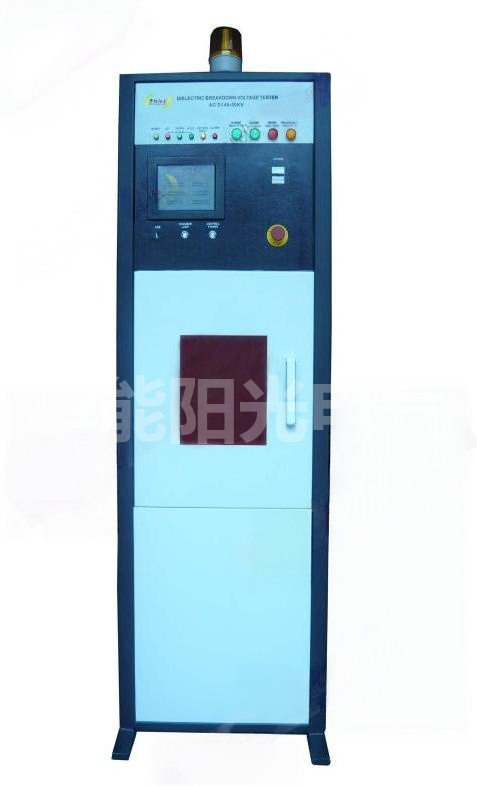

控制台本身尺寸约420乘340乘920毫米、重40公斤，试验机约260乘980乘780毫米、重8公斤，挪动不费劲。电源直接220V±10%接入，不用专门拉动力线，县公司班组也能用，搬个位置两人就抬走了，部署门槛低。

干式钢珠法怎么模拟人体

2. 钢珠充当导电内电极：绝缘靴内部放入规定高度的小钢珠，钢珠层相当于脚部导体，靴外是水电极或金属极板，构成试品模型，升压后测流过试品的泄漏电流判断是否击穿。

钢珠粒径和填充高度都有讲究，填少了电场不均，填多了溢出靴口造成爬电误判。我们习惯按说明书刻度线操作，武汉华能阳光电气的钢珠盘带定位刻度，新手也不容易填错。手套同理，内部注水或金属电极、外部浸泡，模型一样建，方法统一好管理。

干式法比起老式灌盐水，省了配液、倒水、擦靴一堆活，电极接触还稳。同一只靴子我们对比过，老台子三次读数能差一毫安，新装置三次几乎重合，重复性天差地别，这正是钢珠法建模规范的功劳，数据才敢往记录上写，审计才认。

八路独立采集与脱扣

3. 每路一套采样与分断：八路试品各有一路泄漏电流采样和独立脱扣机构。采样分辨率0.01mA，量程到29.9mA，带脱扣后不小于12mA，任一路超限值即该路分断并记下击穿电压。

这里头有个细节：八路共用一台升压变压器，电压是同步加的，但每一路的电流各自独立判。所以八只一起试，等于八份报告同时出，效率是单路台子的八倍，这也是现场最爱用的原因。一次春检我们半天出了六十多份报告，老师傅都说这速度以前想都不敢想，活不积压。

独立脱扣还有个好处，某只试品击穿不会连累整组。有回试六只手套，中间一只暗伤击穿，老台子全停重做，新装置只隔离那只，其余五只正常出报告，当天的量没耽误，省下的时间够再跑一轮，节奏完全不一样。

全自动升压流程

4. 直流电机带调压器：装置用直流电机驱动调压器，按设定速率自动合闸、匀速升压、到设定电压后开始计时，计时长度0到99分钟可调，时间到自动降压回零并断电。

升压速率锁死有好处。人工升压容易手抖，一抖电压过冲，试品没到耐压值就被误击穿。电机控制是平滑曲线，配合电压测量误差±1%加3个字，数据可信度高。我们统计过，换全自动后误击穿率明显下降，重复试验少了一半，损耗也小。

计时自由设定很实用。绝缘靴手套都是1分钟，但遇到特殊试品要延长时间，直接改到对应分钟数就行，不用换设备。这点对做科研或第三方检测的单位尤其方便，一套设备顶多种工况，投入产出比高。

判据与数据处理

5. 通过失败自动判定：系统按各等级电压、时间、泄漏电流限值自动判合格或不合格，试验结束给出每只试品的电压、电流、时间，并标出击穿电压，省去人工读表填单。

我们过去手写记录，一个班下来二十多张单子，错填漏填常有的事。现在装置直接出电子记录，还能导出，迎检时调出来一目了然，审计也挑不出毛病。标准号、试品编号、电压、时间、泄漏电流全自动带进报告，溯源清楚，谁经手都查得到。

临界件的处理也智能。低压手套限值2.5mA时，泄漏电流到2.4mA系统会标黄预警，便于按GB17622-2008把关，避免合格边缘件流入现场。这种细活人工读表九成九看不出来，全靠分辨率撑着，安全才兜得住底。

小结

一句话概括原理：控制台升工频高压、钢珠法建模、八路独立采流、超流即脱扣、全自动计时判据。搞懂这四步，再看任何一台绝缘靴手套耐压试验装置都不慌，遇异常也能顺藤摸瓜，不用等厂家上门。

6. 选型别被概念绕：市面上什么智能型、物联网型，本质都绕不开上面这套原理，买的时候认准额定30kV、3kVA、八路、干式、独立脱扣这几点，厂家如武汉华能阳光电气都按这个路子做，概念再多也跑不出原理。

常见问答

问：为什么绝缘靴里要放钢珠而不是直接灌水？

答：钢珠干式法用规定高度的小钢珠模拟脚部导体，电极接触稳定、重复性好，且免去灌盐水的麻烦与污染。传统灌水法电极易偏移、一致性差，所以现在主流装置都采用内置钢珠的干式试验法。

问：八只一起试，电压是分别加的吗？

答：八路共用一台升压变压器，工频高压是同步施加的，但每一路的泄漏电流独立采样、独立判定、独立脱扣。所以电压同步、判据分开，既高效又互不影响，等于八份报告同时出。

问：泄漏电流分辨率0.01mA有什么意义？

答：低压绝缘手套试验限值才2.5mA，分辨率粗了看不出细微爬电趋势。0.01mA的分辨率能把早期劣化也捕捉到，便于按GB17622-2008要求把关质量，这也是合格装置的基本指标。
