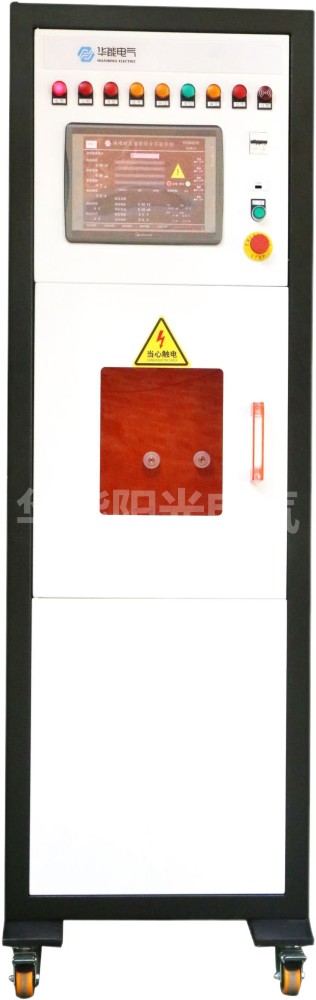

不少年轻同事头一回用台式安全性能综合分析仪，只知道按启动、看数值，真问起它里头怎么把220V变成几万伏、又怎么判断试品合不合格，就卡壳了。其实这套东西原理不玄乎，说白了就是工频升压加漏电流检测再加自动判据。把链路拆开讲，现场出了怪事你才知道往哪查，不至于干瞪眼。

一、核心就是工频升压回路

1. 调压升压链路：设备输入AC220V±10%、50Hz±2Hz，经调压器和试验变压器把电压升到0到50kV。低压侧电流0到23A、高压侧0到100mA，仪表测量端取100V做监示，全程数字直读，不用再换算表头刻度。

2. 同轴绕组布置：轻型高压试验变压器采用单框芯式铁芯，初级绕在内、高压绕在外，同轴布置减少漏磁通、增大耦合，体积小重量轻，适合台式机搬动，也利于波形纯净，避免谐波误击穿。

3. 串级可扩电压：三台试验变压器串级可获得更高电压，单台容量小、电压低、重量轻便于运输；串级时一、二级对地分别为1V、2V、3V，第二三级箱体须经绝缘支架接地，这步接错会出安全事故。

二、漏电流怎么被揪出来

4. 采样与比较：高压回路串采样电阻，试品泄漏电流被实时采集。电压、电流测量精度都做到1.0%FS±3字，超过保护电流设定值就判定异常，比人眼盯表头可靠得多，夜里连轴转也不会因走神漏判。

5. 击穿与闪络判据：试品绝缘一旦击穿或沿面闪络，电流骤升，设备自动记录击穿电压、闪络电压，并给出通过或失败结论，数据可存档溯源，避免口头汇报说不清，次年对比也方便。

6. 局放与噪声分离：好一点的机型带数字滤波，能把现场电晕噪声和真实泄漏分开。邻柜带电母线感应进来的干扰，经滤波后不进判据，避免把正常试品误判成击穿，这点老式机器做不到。

三、智能升压与计时逻辑

7. 分段减速：电压升到目标值80%时自动减速，到90%进一步减速，避免冲击试品绝缘；升至设定值后自动进入耐压计时，到时自动回零，整段过程无人值守也稳，老师傅不必一直盯着表。

8. 暂停与回零：自动模式下任意点可暂停升压或降压；试验中按停止键立即回零。屏幕试验中闪烁高压符号，提醒人员保持安全距离，这是防误入带电区的一道提醒，比贴标语管用。

四、交直流两用怎么切换

9. 短路杆切换：通过短路杆并接硅堆得到交流输出，取消短路杆得到直流输出，一台设备兼顾交流耐压与直流耐压，覆盖GB311和DL/T596不同类型试品，现场不用换两台机器，省一套采购。

五、抗干扰与校准门道

10. 硬软件抗干扰：台式机内置硬软件抗干扰技术，现场感应电、邻柜干扰下读数稳。全数字式校准取代电位器，带密码保护，精度不易漂移，长期使用不用频繁拆机调电位器，年检省事。

11. 变比可设：控制台可设定试验变压器变比，一台箱体能配多台变压器使用，密码保护防误改。误差控制密码与升压速度密码分级管理，避免无关人员乱动参数，保护整定值不被误调大。

六、和标准对上号才合规

12. 判据依据：耐压时间、试验电压按DL/T596预试规程和GB50150交接规程定。例如10kV设备交接交流耐压42kV、1分钟，设备计时精度要撑住这60秒，判据才站得住脚，报告校验员才认。

13. 波形要求：工频耐压要求波形接近正弦，畸变过大会误击穿。台式机靠同轴绕组与滤波把波形控好，呼应GB/T16927对试验电压波形的规定，实测更贴近真实绝缘水平，不冤枉好试品。

14. 精度溯源：1.0%FS±3字的精度不是贴上去的，要靠定期送检或标准源自校维持。全数字校准带密码，防止误改后精度漂移；一旦超差，判据就不可信，整批预试数据都得重做。

把这套链路理清，年轻人上手也快：升压、采样、判据、回零，四步环环相扣，哪一步读数不对，顺着链路往前查，多半能定位到试品或接线，不用一上来就报厂家修主板。

常见问答

问：台式机为什么能交直流两用？

答：它通过短路杆并接硅堆获得交流输出，取消短路杆则得到直流输出，一台设备兼顾交流耐压与直流耐压，分别对应GB311和DL/T596里不同试品的试验要求，现场不用换两台机器。

问：升压到80%、90%为什么要减速？

答：这是智能升压速度控制：电压到目标值80%自动减速、90%进一步减速，避免快速加压对试品绝缘造成冲击，也防止电压过冲导致误击穿，保护试品同时让读数更稳。

问：设备怎么判断试品合格还是击穿？

答：高压回路串采样电阻实时采集泄漏电流，一旦电流超过保护设定值即判定击穿或闪络，自动记录击穿电压并给出通过或失败结论，测量精度1.0%FS±3字，比人工盯表头可靠。
