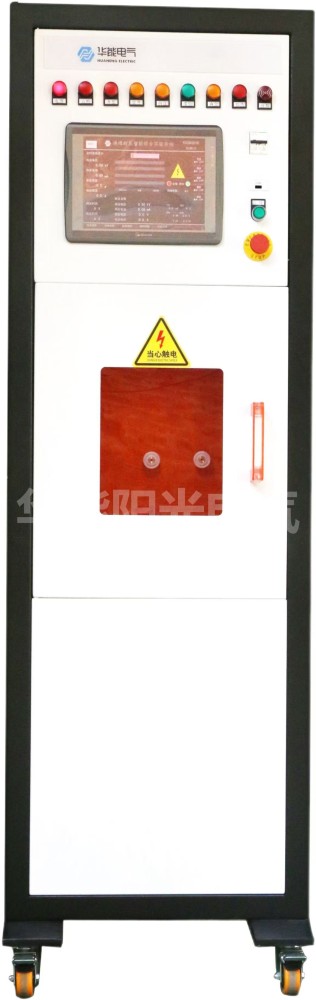

不少同行头回见到安全性能综合分析仪，以为就是个带屏幕的耐压盒。其实它把工频耐压、串联谐振和局部放电检测几条回路集成到一起，靠一套测控系统统一调度。理解原理，现场出状况才知道往哪查。下面把整体框架和几条核心回路拆开说。

整体测控框架

1. 统一调度核心：：整机以工业控制计算机或嵌入式平台为核心，下挂变频电源、激励变压器、高压电抗器、电容分压器和局放传感器。操作人员设好试验电压、耐压时间、保护电流，系统自动完成升压、计时、判断、回零，并把数据存进U盘或上传。

2. 测量与显示：：测量回路实时采高压侧电压电流，经屏蔽电缆送回控制箱。电压精度约百分之一点五、电流同样量级，波形畸变率可压到小于百分之一。所有读数在液晶屏以全中文显示，击穿或闪络电压会被自动记录下来。

工频耐压回路原理

1. 传统升压路线：：工频耐压走传统路线：调压器带动轻型高压试验变压器，直接输出零到五十千伏工频高压。低压输入零到二百二伏、电流零到二十三安，高压电流零到一百毫安，计时范围零到九千九百九十九秒。

2. 限流与球隙：：它的关键是限流电阻和球间隙保护。一百到三百毫安试品取零点五到一欧每伏，一安以上取一欧每伏；球间隙在试验电压百分之一百一十到一百二十时放电，兜住异常过电压。零位启动保证调压器回零才合闸。

串联谐振回路原理

1. 谐振是怎么来的：：串联谐振用变频电源激磁，经激励变压器送给串联的电抗器和试品电容，调到谐振频率时回路电流达到峰值、试品上电压达到峰值。所需电源功率仅为试验容量的几十分之一，装置自然轻巧。

2. 频率与电抗：：谐振频率由试品电容和电抗器电感决定，公式f等于一除以二派根号下LC。额定一百三十五千伏安、一百零八千伏那套，电抗器四台每台二十七千伏、一点二五安、电感一百亨，连续工作六十分钟、温升小于六十度。

3. 品质因数Q：：品质因数Q代表谐振锐度，电缆和主变负载Q大于三十，开关和封闭变电站Q大于五十。Q越高，所需电源越小、波形越好。击穿时回路立即脱谐，电流降到正常的几十分之一，不容易烧坏故障点。

局部放电检测原理

1. 信号怎么取：：带局放功能的机型在高压回路串入耦合电容，取低压侧信号送局放仪。检测频带十千赫到一兆赫，采样频率不小于二十兆赫，采样精度十二位，量程零点一皮库到一万纳库，灵敏度可达零点一皮库。

2. 校准与测量：：现场先用标准脉冲源注入十、五十、一百皮库方波做校准，再升到试验电压测真实局放。试品电容范围六皮法到二百五十微法都能覆盖。背景超标往往指向接地不良或屏蔽不够，要先排再测。

判断与保护逻辑

1. 自动判合格：：系统按设定阈值自动判合格：电压到目标值保持计时，期间过流或过压立即分闸、调压器回零、记录击穿电压。闪络保护按电压等级设，一百五十千伏以下设三千伏、一百五到三百千伏设五千伏。

2. 双重兜底：：零位、接地、通讯异常时禁止启动。门禁和急停触发持续声光报警。这些逻辑由硬件电器连锁加软件判断双重保障，不是单一继电器能比拟的，现场安全靠的就是这层兜底。

数据记录与导出

1. 自动生成记录：：每次试验自动生成记录：试验电压、电流、时间、结果、击穿电压。支持U盘导出成表格文件，也有的接MES系统追溯。连续多次结果相同还会报警，防止数据造假。

2. 归档与比对：：报告含日期时间和操作员，方便秋检归档。我们习惯每站试验完当场导一份，回单位再汇总。带局放的记录要连同校准方波一起存，来年比对才看得出绝缘趋势。

变频与工频两种谐振

1. 变频谐振：：谐振分变频和工频两类。变频在二十到三百赫扫频找谐振点，适合电缆、变压器、开关多种试品；工频谐振靠调电抗器铁芯气隙在五十赫实现，额定二百千瓦、三十五千伏那类适合大容量发电机组分销场合。

2. 共同优点：：两者都把电源容量压到试验容量几十分之一，波形好、短路电流小、无恢复过电压。选哪种看试品频率特性，发电机取五十赫、电缆取三十五赫、开关母线取四十五赫，定好再配电抗器组合。

常见问答

问：串联谐振为什么比传统工频省电？

答：谐振时电源只需提供试品和回路的有功损耗，所需功率仅为试验容量的几十分之一，一百三十五千伏安装置用七点五千瓦变频电源就能驱动。传统工频变压器要一比一容量硬扛，现场往往因配电容量不够被迫降电压。

问：局放检测灵敏度是怎么标定的？

答：带局放功能的机型检测频带十千赫到一兆赫，采样频率不小于二十兆赫，量程零点一皮库到一万纳库，灵敏度可达零点一皮库。现场用标准脉冲源注入十、五十、一百皮库方波做校准，再升到试验电压测真实局放。

问：波形畸变率为什么重要？

答：谐振是滤波回路，输出电压波形畸变率可压到小于百分之一，谐波峰值小，不容易造成绝缘薄弱处误击穿。传统工频直接取电网，畸变率波动大，对试品不够友好。
