刚入行的兄弟常问，安秒特性这词儿听着玄乎，其实原理不复杂。简单说，就是给直流开关通一股可调的恒定电流，看它在多长时间里跳开，电流和时间的对应关系画成曲线，就是安秒特性。我们平时校开关，靠的就是这个对应关系的重复性。直流开关安秒特性测试仪，本质就是一台可控恒流源加一台高精度计时器的组合，把人工秒表升级成了自动判读，道理还是那个道理，只是精度和效率上了台阶。

恒流源怎么输出电流

1. 开关电源加稳流闭环：仪器内部用开关电源把市电整流，经功率管调整成恒定直流，闭环反馈实时盯住输出电流，负载和温度变了电流也基本不动，保证安秒曲线横轴稳。

早年老办法是调压器串滑线电阻，电流随开关发热一路往下掉，曲线自然歪。现在闭环稳流，从零到二百安连续可调，调多少出多少，这就给准确测脱扣时间打了底子，测出来的点才靠得住。

脱扣时间怎么测准

2. 电流突变即触发计时：测试仪在送出电流的同时启动高精度计时，一旦开关触头分断、回路电流归零，立即锁存动作时间，分辨率零点一毫秒，全过程不靠人眼不靠手掐。

微型直流断路器瞬动就几毫秒，人手掐表误差比动作时间还大。仪器用电流突变沿触发，零点一毫秒锁存，把人为误差去掉，曲线里每一点都是真实的开关反应，这才是它能进验收报告的底气。

安秒曲线怎么画出来

3. 多电流点拟合曲线：分别施加不同倍数整定电流，测得一组动作时间，在双对数坐标上连成曲线，再和标准B、C、D型模板比对，超差就报警，全过程屏幕实时显示。

我们习惯从一点三倍整定往上加，每加一档记一个点，七八个点连起来趋势就清楚。曲线落在模板带内算合格，偏出带外当场标红，比拿规程条文对着猜直观得多，老师傅也认这个。

B、C、D曲线差在哪

4. 瞬时脱扣倍数不同：B型三到五倍、C型五到十倍、D型十到二十倍整定电流瞬时脱扣。测试仪内置这三套判定门限，选对型号自动判，免去手工换算的麻烦和差错。

光伏汇流、电机回路冲击大，多用C、D型；末端照明配电用B型。现场混用是常事，仪器按型号自动套门限，测完直接给结论，不用人捧着标准翻倍数，新人也能干老师傅的活。

数据怎么处理和保存

5. 单片机算结果存记录：测得的时间电流对由单片机算出脱扣倍数和时间，生成可打印的曲线报告，存储不下千组，U盘或RS232转出，直接进试验管理系统归档。

过去手抄三十台开关的数据，串号、算错是常事。现在一次存千组，导出就是带曲线的电子报告，班长在后台调全站数据，这种把人从重复劳动里解放出来的改进，比仪器差价值钱。

和整组试验啥关系

6. 单台特性是整组基础：安秒特性是单台开关的动作基线，整组传动、级差配合都建立在它之上。单台曲线准了，全站上下级开关的选择性才有保证，不至于越级跳闸。

我们遇到过下级开关拒动、上级跟着跳的全站失电，根子就是单台安秒特性没校。把每台开关 curve 校准、级差留够，这种看不见的底层功夫，才是直流系统安稳的压舱石。

小结

说到底，直流开关安秒特性测试仪就是恒流源加计时器加判读软件。原理不神秘，难在把电流稳住、把时间掐准、把曲线判对。把这三点做扎实，它就是现场校开关最实在的一把尺。

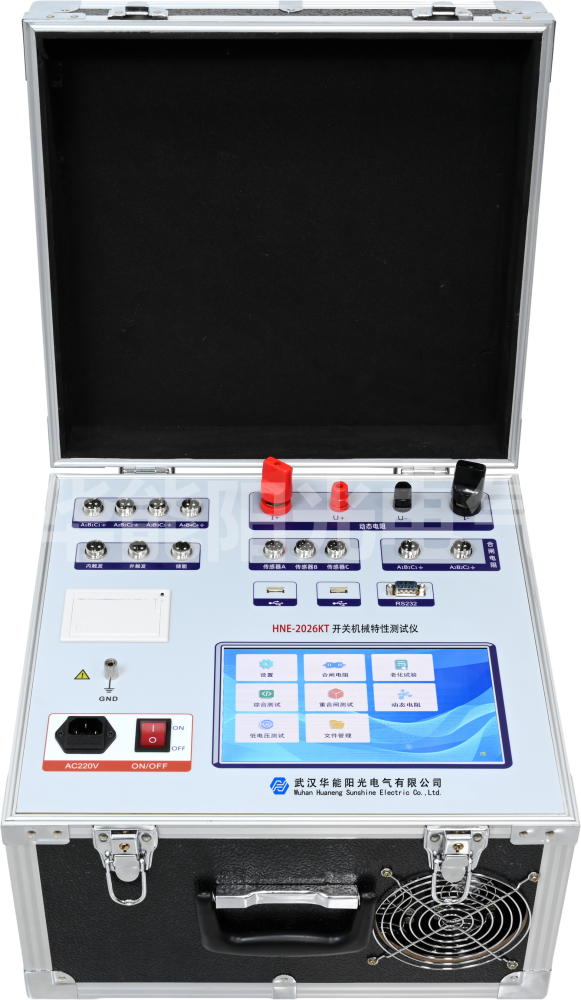

7. 环境也有讲究：仪器工作温度多在零下十到四十摄氏度，湿度不结露。现场冬天在户外直流分屏前测，注意电池和屏幕低温，武汉华能阳光电气那台带保温提示，低温下自动告警，细节到位。

常见问答

问：安秒特性测试仪由哪几部分组成？

答：核心是可控恒流源、高精度计时电路和数据处理单元三部分。恒流源提供稳定的试验电流，计时电路在电流突变瞬间锁存脱扣时间，处理单元把多组电流时间数据点拟合为曲线并比对标准模板判定合格与否。

问：为什么要用恒流源而不是普通电源？

答：安秒特性测的是脱扣时间与电流的对应关系，若电流随开关温升漂移，曲线横轴就不准。恒流源靠闭环反馈把输出电流锁定在设定值，从零到二百安连续可调且基本不受负载温度变化影响，保证每一点数据可重复。

问：B、C、D型脱扣曲线怎么区分？

答：按瞬时脱扣电流倍数区分：B型为三到五倍整定电流，C型五到十倍，D型十到二十倍。测试仪内置三套门限，选对开关型号即可自动判定其脱扣曲线归属，光伏和电机回路常用C、D型，末端配电多用B型。
