不少刚进厂的小年轻以为这机器多神秘，其实就是把市电变成可控高压加到试品上，看绝缘扛不扛得住。但里头的讲究真不少，从调压到测量再到保护，一环扣一环。今天从老师傅角度把原理拆开讲，听完你就明白为什么有些便宜货真不敢往产线上放。

基本思路就一句话

1. 加压看漏：给试品加一个明显高于工作电压的交流或直流高压，维持规定时间，期间监测泄漏电流，一旦超标就说明绝缘存在缺陷，该返修就返修，不能带病出厂。

2. 工频是主流：医用介电强度试验多用五十赫兹工频交流，波形必须是干净的正弦波，畸变大了会产生更高瞬时峰值，容易把本来合格的绝缘误打穿，也影响漏电流读数。

3. 交直流两用：通过短路杆切换内部硅堆，短接得到交流、取消得到直流，一台机器顶两台用，现场省地方也省一笔重复采购，小车间特别受用。

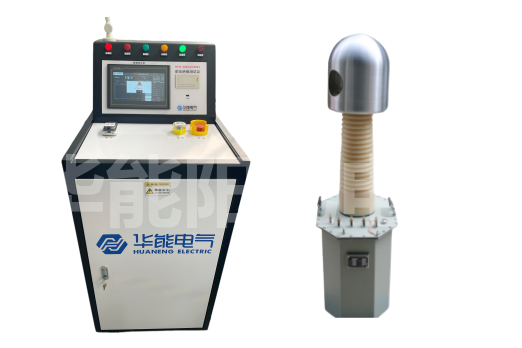

调压和升压环节

1. 从低压到高压：内部调压器把220伏慢慢升上去，经试验变压器变到千伏级，全程匀速可控，不会一下窜到顶，试品绝缘是逐步承受的，比突加安全。

2. 智能减速：电压到目标值八成自动减速，九成再减速，防止冲过头把试品打坏，这比人手拧调压器稳当得多，重复性是机器给的，不靠老师傅手感。

3. 零位起步：调压器不在零位合不了闸，升压从零开始，避免突然加压，既保护试品也保护站在旁边的人，这道联锁是安全设计的硬杠杠。

测量怎么实现

1. 电压测量：高压侧经分压器取到低压侧仪表，精度百分之一满量程正负三字，四点七寸全中文液晶实时显示，读数清楚，不用再趴表盘估刻度。

2. 电流测量：串联取样电阻测泄漏电流，零点到一百毫安档，击穿瞬间电流跳变立即触发保护，不会拖泥带水，响应速度是保设备的要害。

3. 数字校准：用密码进校准菜单做全数字修正，不用动电位器，精度好控制也防无关人员乱改导致漂移，计量审核时这一条很加分。

自动判定逻辑

1. 判通过失败：升到设定值开始计时，期间电流不超限就判通过，超了记录击穿电压并报警，省去人工盯表，也避免人疲劳时漏判出岔子。

2. 声音区分：通过与失败发出不同报警声，嘈杂车间里不用盯着屏幕也知道结果，老师傅隔老远就能听出来，心里有底不慌。

3. 自动回零：计时到自动降压回零、断开主接触器，省去人工操作，也避免忘回零下次一合闸就带高压，这一条救过不少新手。

保护回路怎么兜

1. 过流跳闸：短路闪络击穿时接触器秒断、调压器回零，限制故障范围，不会让电弧把试品烧出大洞，周边设备和人也平平安安。

2. 过压保护：电压超上限自动终止，防止试品被过压打穿，也保护机器自身的高压绕组不出事，双重保险才让人放心。

3. 接地监控：接地不良直接告警不合闸，接地端必须接网且电阻不大于零点五欧，这是保命的一道闸，谁也不能省掉。

漏电流测量另有一套

1. 患者模拟电路：按GB9706.1接好模拟人体电阻，测患者漏电流才合规，没接这步数就是飘的，不能当真，审核员一眼就能看穿毛病。

2. 四类漏电流：对地、外壳、患者、患者辅助分别测，对应不同安全边界，差一项都不算完整的医用安全试验，体系文件要逐条对应。

3. 微安分辨：测患者漏电流要到微安级，普通耐压档不够，得有专门漏电流通道才看得清那点小电流，这也是医用机和电力机的分水岭。

常见问答

问：医用耐电压测试仪加的是交流还是直流？

答：看试品要求，多数医用介电强度试验用工频交流，带直流分量的电路做直流耐压。合规设备通过短路杆切换硅堆实现交直流两用，一台就够，不用分开配。

问：为什么强调波形要正弦？

答：畸变大的非正弦高压会在峰值附近产生更高瞬时电压，容易把本来合格的绝缘误打穿，也影响漏电流读数。所以内部电源波形畸变要小，升压要匀速。

问：自动判定可靠吗？

答：升到设定值自动计时，期间电流不超限判通过，超了记录击穿电压并报警，与人工盯表结果一致。前提是保护电流和过压值整定合理，按试品容量设好即可。
