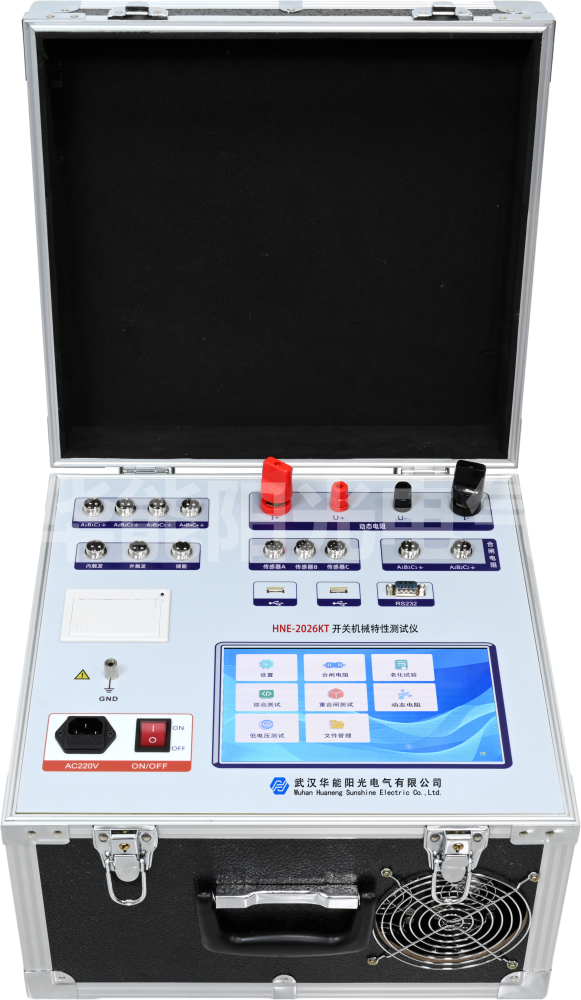

验收报告上不写依据标准，甲方不收，这是规矩。断路器开关特性测试仪本身是个测量工具，它的测法和判定得挂在几个国家行业标准上。我们出每份报告，都先把标准号列清楚，免得复查说不清，也给自己留个底。

核心标准清单

**1. DL/T596是底线：**电力设备预防性试验规程里，开关机械特性是必做项。分合闸时间、同期、弹跳都有要求，我们春检数据合不合格先拿它卡，超了立刻安排检修。

**2. GB50150管交接：**电气装置安装工程电气设备交接试验标准，新建站验收就靠它。时间量程到20000毫秒、分辨率0.01毫秒，正是为了满足这上面对测量精度的硬性要求。

参数对应标准

**3. 时标精度有出处：**规程要求时间测量分辨率够细，仪器做到0.01毫秒、200毫秒档误差0.01毫秒加一字，就是冲着这些条文去的，不是厂家自嗨，是照标准设计的。

**4. 行程量程对应类型：**真空50毫米、SF6 300毫米、少油600毫米的分档，对应不同开关的行程规范，测出来超行程、开距才有比对基准，报告才经得起同行复查。

安全与绝缘

**5. 绝缘强度要达标：**仪器电源对机壳工频1.5千伏耐压一分钟、绝缘电阻大于2兆欧，这是带电作业安全的基本线，现场接地再牢也得仪器本身过硬，双重保险才放心。

**6. 环境适应性：**工作温度零下10到40摄氏度、湿度不大于80%，高海拔站得注意大气压力86到106千帕范围，超标环境数据要打折看，别硬套平原标准出结论。

检定与溯源

**7. 定期送检：**特性仪属量值器具，按周期送计量院检定，时标、速度、行程各档出证书，我们每年赶在春检前做完，报告才站得住，抽检也不慌。

**8. 动作电压依据：**低电压动作试验的判定，参照开关本体厂家技术条件，仪器DC0到270伏可调电源覆盖绝大多数直流220伏、110伏系统，测出来直接对标厂家定值。

报告写法

**9. 标准号写全：**报告里分合闸时间、同期、弹跳各栏，对应标准号和限值一并列出，验收会上谁问都不心虚，甲方也挑不出格式毛病。

**10. 和其它设备一致：**配回路电阻仪打接触电阻，同样按DL/T845和DL/T596出数据，整套报告标准体系统一，甲方看一眼就懂，不用来回扯皮。

老师傅现场经验

干这行十几年，最怕的就是数据凑合。我们班组规定，凡是特性试验，开关动作一次采不全宁可重来，绝不拿半截数据归档，规程面前没有差不多这一说。

现场老师傅都习惯边测边记，谁操作的、谁监护记录的、哪天几点测的，全写在试验单上。等月底汇总，哪台开关趋势不对一眼就能看出来，比临时翻报告强。

数据记录与归档

特性仪内置存储够用，但我们习惯当场打印带波形的报告，再拷一份U盘带回。验收报告没有波形只有数字，运维那关根本过不了，复查也说不清。

归档时按站、按间隔、按开关编号建文件夹，年份月份标清楚。第二年春检拉出来一比对，分闸时间漂移了多少、弹跳是不是变多，趋势比单次数更有价值。

与其它设备配合

特性测完，顺手用回路电阻仪打一遍触头接触电阻，两套数据一对，触头烧蚀和机构卡涩立马现形。我们一组人带这两台，半天干完一个站，效率翻倍。

遇上GIS组合电器，特性数据和局部放电、微水数据放一起看，更能判断整体健康。单看一项容易误判，几项互证才敢签字，这也是我们班组的规矩。

日常维护与保管

仪器回来先放电、擦干、入箱，传感器线盘好别打死弯。断口线接头用酒精棉擦一遍，氧化了接触电阻上来数据就飘，这点小保养能省大返工。

每半年做一次自检，断口通道通断、时标准确性过一遍，记在台账上。赶在春检前送计量院检定，证书在手，现场数据才经得起甲方和督查的复查。

培训与交接

新兵上手别光看说明书，我们都是老带新跟两次现场。接线顺序、速度定义怎么选、波形怎么读，这些纸上写不清，师傅边做边讲记得最牢。

交接班把仪器状态和备件数说清楚，哪路断口线有点松、哪个传感器昨天摔过，都交代明白。含糊一句，下一班就可能采出一堆歪数据还不知道为啥。

常见问答

问：主要依据哪几个标准？

答：判定主要挂DL/T596预防性试验规程和GB50150交接试验标准，开关机械特性是必做项；仪器自身绝缘按电源对机壳工频1.5千伏耐压、绝缘大于2兆欧，环境按温度湿度条文执行。

问：时间和行程精度为什么这么定？

答：规程要求时间测量分辨率够细，所以仪器做到0.01毫秒、20000毫秒量程；真空50毫米、SF6 300毫米、少油600毫米的分档对应不同开关行程规范，测出的开距超行程才有比对基准。

问：仪器需要定期检定吗？

答：需要，特性仪属量值器具，按时标、速度、行程各档送计量院检定出证书，我们每年春检前做完，报告才有效，现场数据也经得起复查。
