互感器现场校验仪怎么选？避坑指南

所里要采购，年轻人拿来一堆彩页让我把关。选互感器现场校验仪坑真不少，我干这行十几年踩过也见过别人踩，今儿把避坑要点一条条列出来，照着查不交智商税，钱得花在刀刃上才对得起所里。

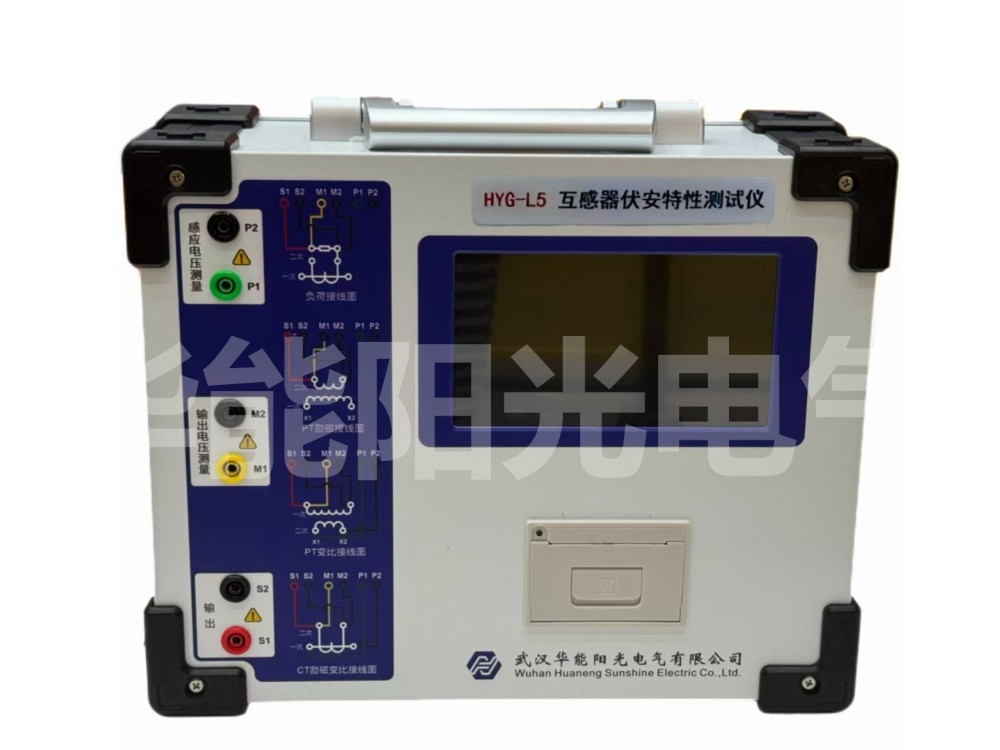

1. 检修班和计量室不同：：检修现场要伏安特性测试仪（触摸屏版），0到120Vrms、12Arms，测保护CT伏安变比极性；计量室要变频伏安误差测试仪，做1%到120% S级比差角差、等效可到10000V。买反了天天别扭，还耽误整条间隔的进度。

2. 别贪全能虚标：：有的机器写能测这能测那，真到现场变比上限卡几千、给不出比差角差。认准CT变比1到40000精度±0.2%、PT到40000精度±0.5%，虚标的一问就露馅，别被彩页带跑，老师傅掂量两下就知道深浅。

1. 看实测精度指标：：靠谱机器写电压测量精度±0.2%、相位测量精度±5分、二次绕组电阻0到300Ω精度0.5%±2mΩ。只写高精度、不写数的，八成心虚，按DL/T596出数据所里不认，白忙活一场还得返工重测，谁都不乐意。

2. 误差曲线要自动：：保护CT的5%和10%误差曲线、计量CT的S级误差能自动描绘才算好用。还得能对应JJG313-94、JJG314-94检定规程，否则送检标定卡壳，财务钱花了证拿不回来，年底审计还得解释半天。

1. 国标必须明示：：执行GB1208、GB1207、GB16847这几本要写清。低频法测CT出自GB16847附录，没有这依据的机器测高拐点CT心里没底，迎检也讲不圆，专家一翻页就挑出毛病，咱不能给所里埋这种雷。

2. 对接智能站别晕：：新建智能变电站用IEC61850，互感器虽多为电子式，但传统站合并单元校验仍离不开现场校准。选设备时问清能不能配合常规CT/PT，别被新名词绕晕，买错方向亏，钱花了活还干不了。

1. 重量和电源：：正规伏安特性版整机8kg、365×290×153mm，AC220V±10%宽压。那种标十几公斤又不敢写工作温度的，现场上梯子累、受潮花屏，坚决避开，老师傅腰和眼睛都经不起这么折腾，身体是革命的本钱。

2. 标定和培训要问：：年年要按JJG313-94送检，问清厂家给不给首检指导和培训。武汉华能阳光电气这类老厂含基础培训、中文动态接线图，老师傅半天上手，隐性省心，别光比裸机价，售后才是长久账。

1. 专用耗材价要问：：测试线夹、10A保险丝、打印纸小钱年年有，但有的低价机专用线贵得离谱。买前问清易损件价格，算总账比品牌机还高就亏了，财务年底复盘能看出猫腻，到时候说不清的是你。

2. 标定周期要算：：进口机标定周期长、配件等一个月。国内老厂响应快，过保有备件。采购单把首检、标定、培训写进备注，后续少扯皮，审计对科目也清楚，领导签字才痛快，别嫌写备注麻烦。

1. 下现场前的清点：：我们班组定了规矩，每次下现场前先把标准测试线和10A保险丝点一遍，到了站上不抓瞎，缺一样就得来回跑，秋检那几天全所都紧，谁也等不起这功夫。

2. 读数的老习惯：：老师傅常说仪器是死的人是活的，盯着屏幕数字的时候多想想现场工况，别光看拐点，结合历年数据看趋势才靠谱，这习惯救过不少回场子不用返工。

1. 标定不能拖：：标定这事儿不能拖，超期一天数据就少一分底气，所里把它写进了年度计划雷打不动，每年秋检前送一次，标定证贴在箱盖里谁翻都看得见。

2. 日常防潮通电：：潮湿季节每月开机通电约两小时，放通风无腐蚀气体的屋里，长期不用前用500V兆欧表测绝缘不低于0.5MΩ，机器跟人一样懒了就出状况，养得好少一半毛病。

1. 页眉写标准：：报告这东西数据再准，依据条款写错一页专家照样打回来，所以页眉那几本GB1208、GB16847、DL/T596的写法得统一，迎检少解释，年轻人学着点省口水。

2. 数据及时归档：：大伙儿习惯测完顺手把数据导进U盘，回所路上就把台账初稿理出来不积压，历年数据叠一起看趋势，这也是现在电网审计越来越细逼出来的，谁也绕不开。

问：检修班和计量室选哪款？

答：检修班选伏安特性测试仪（触摸屏版），0到120V、12A，测保护CT伏安变比极性；计量室选变频伏安误差测试仪，做1%到120% S级比差角差、等效可到10000V。用途不同别混买。

问：标称高精度但没写数能信吗？

答：不能。认准实参数：电压精度±0.2%、CT变比精度±0.2%、二次绕组电阻0到300Ω精度0.5%±2mΩ。只写高精度不写数的，按DL/T596出数据所里不认，别碰。

问：智能变电站还需要它吗？

答：传统站和电子式互感器合并单元校验仍离不开现场校准。选设备时问清能否配合常规CT/PT，认GB1208、GB16847这几本，别被IEC61850新名词绕晕买错方向。
