仓库角落里还堆着一台老式升压器，铸铁外壳，两个人抬都费劲。所里搞设备更新，年轻人问这台还能不能留，我索性把两者摆在一起比给他们看。老设备不是不能用，是干同样的活儿要多搭人力、多花时间，保护也粗糙得多。差距不只在参数表上，在现场每一趟搬运、每一次读数里。

试验变压器

与老式油浸升压器的差别

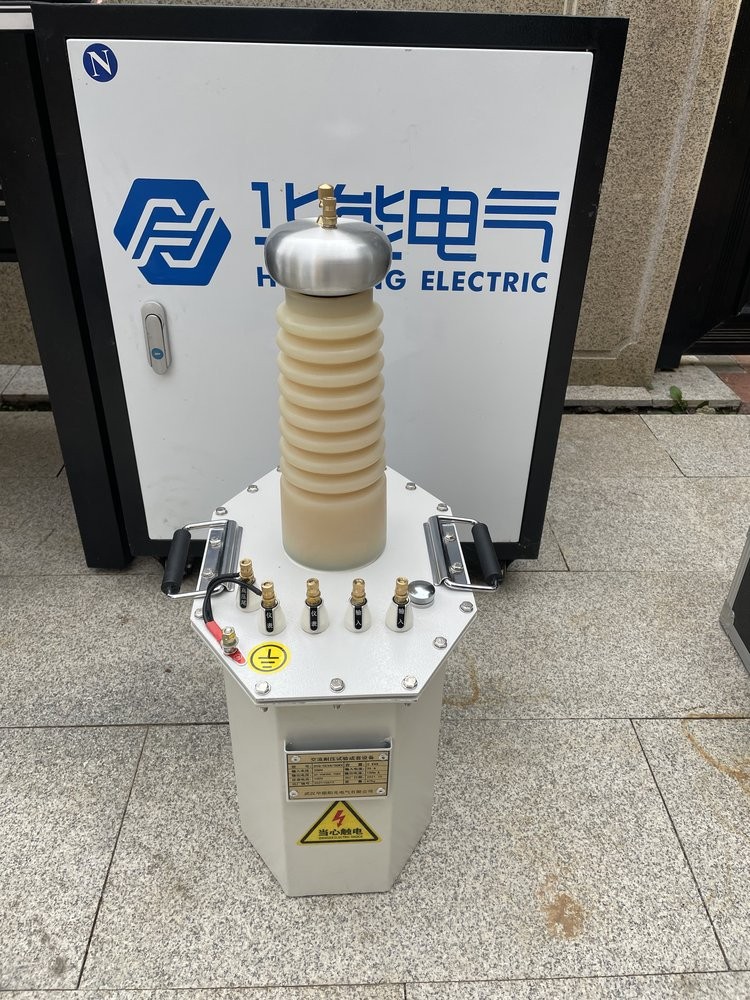

1. 结构变化：老式升压器铸铁外壳、油量足、体积笨重。新一代用冷轧取向硅钢片做单相芯式铁芯，高压线圈圆筒多层塔式，外壳做成贴着器芯的八角形，体积和重量都压下来一截。老机器的套管多是瓷套，磕一下就裂，搬运时得有人专门护着。

2. 变化带来的好处：初级绕组在内、高压绕组在外的同轴布置，漏磁小、耦合紧，同样容量可以做得更小。十千乏以上装可移动铁轮，现场挪位不用再喊人抬。过去一台十五千乏的机器要四个人抬，如今两个人在平地上推着走。

与谐振装置的分工

1. 谐振干什么：串联谐振靠电抗器和试品电容谐振，电源容量只需试验容量的几十分之一，适合长电缆、大容量发电机这类大电容试品。代价是调谐要花时间，试品电容落在范围之外就找不到谐振点。

2. 试验变压器干什么：试品电容不大、电压等级不高时，工频试验变压器接线简单、波形好、判据清楚，是交接和例行试验的主力。两者是分工关系，不是谁替谁，班里两套都备着，出工前按试品清单挑。

与超低频和直流设备的分工

1. 超低频：0.1赫兹超低频适合大电容试品，设备轻、容量需求小，但电压等值关系和工频不同，判据自成一派，两者不能混着用。设备轻、电源容量需求小，是它在大电容试品上的立足之本。

2. 直流高压发生器：直流耐压和泄漏试验有专用设备。试验变压器靠短路杆切换也能出直流，属于兼顾方案，专业做直流项目还是专用设备更顺手。

重量上的账

1. 油浸到充气：充气式用六氟化硫气体做绝缘介质，同规格比油浸式轻两成到六成，单台电压等级能到三百千伏，爬楼梯、上试验车都省劲。

2. 人力账：老设备三四个人抬，新一代一两个人推。一年下来省的人工相当可观，试验点分散的单位感受最深。武汉华能阳光电气的充气式机型在这个电压等级上做了不少套，现场反馈轻是真的轻。

保护功能的今昔

1. 老做法：靠熔断器和人工盯表，过流了才动作，反应慢，往往设备已经烧坏才跳闸。烧一套熔断器，人还得爬进围栏里换，费时又危险。

2. 现在的配置：过流自动脱扣、零位连锁、合闸声光报警、计时声光报警、电子式低压电流保护，几层保护叠在一起。过流整定值按刻度盘值乘倍率、再乘电流互感器额定值除以五来算，有据可依。

测控方式的换代

1. 读数方式：数字表头直读高压电压和低压电流，计时可自由设定，时间到自动报警。指针表要靠人换算，还得盯秒表，一走神就超时间。

2. 测量准确度：高压侧挂阻容分压器直读，绕开了漏抗压降和容升带来的偏差。老办法只看低压侧，试品上实际加了多少电压，心里其实没底。分压器读数直接进报告，评审时也能少掉很多解释。

配套件与数据留痕

1. 成套供应：分压器、限流电阻、放电棒、绝缘支架、均压球、球间隙，都能按同一电压等级配齐，接口对得上，不用现场临时改制。

2. 数据留痕：现在带存储的表头能存多组试验数据，可经串口传回计算机生成报告。老设备靠手写记录本，回去誊抄一遍还容易抄错数字。

常见问答

问：有了谐振装置还要不要试验变压器？

答：要。短电缆、互感器、开关柜、绝缘工器具这些小电容试品，用工频试验变压器更快更省事。谐振装置是大电容试品的专用武器，两套放在班里是互补，不是重复。

问：老设备还能继续用吗？

答：能用，但要先体检。测绝缘电阻、查油耐压、核对表计是否在检定有效期内，再做一次空升。几项都过就留着当备用，过不了就别占地方了。

问：一体机和分体机怎么选？

答：小容量、活儿零散的选一体机，搬运方便、接电就干。大容量、台位固定的选分体式，控制台和变压器分开摆，操作时人和高压部分能拉开距离。
