新建小区开闭所送电前，四台800千伏安干变要做交接试验，监理站在旁边看着，损耗数据要当场出。早上八点进场，先直阻后变比，轮到损耗测试时已经十点半。用一体化仪器把空载、负载、阻抗三项连着做，中午之前四台全部测完，打印条子当场贴在记录本上。

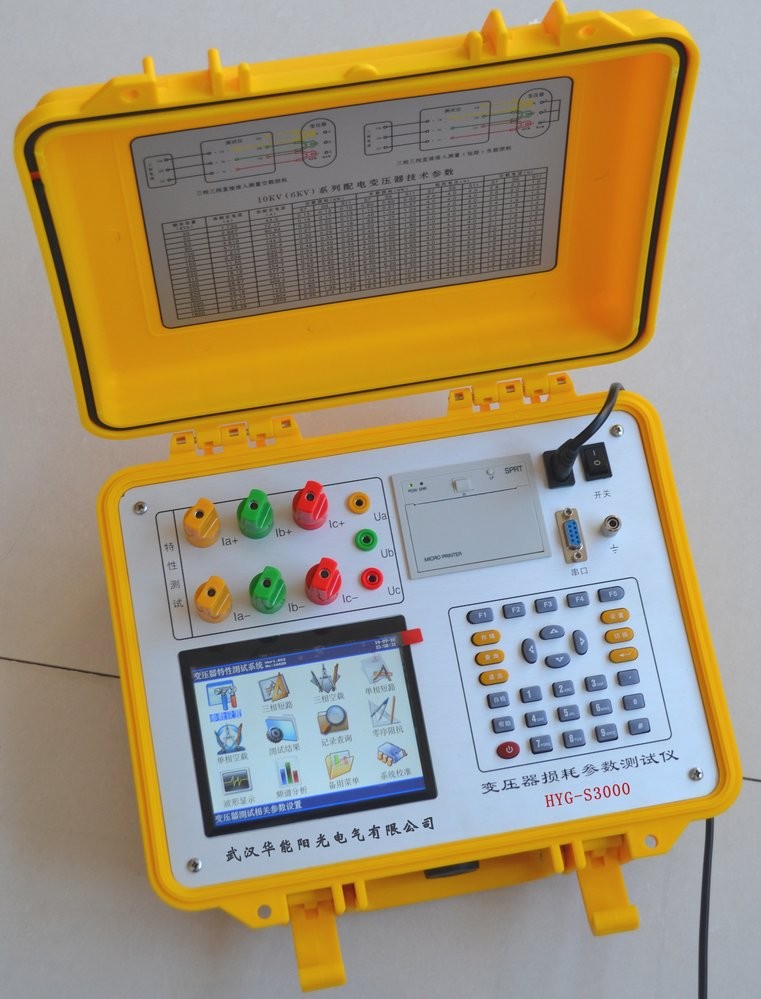

变压器损耗测试仪

交接项目的先后顺序

1. 排队原则：绝缘和直阻先做，确认绕组没有开路短路、绝缘合格，再上损耗项目。损耗试验要加压加流，前面有隐患的话这一关会直接暴露出来，顺序反了容易把小问题闹成大事故。

2. 参数先填：试品编号、当前温度、高压侧额定电压、低额定电压、变压器类型、分接档位、联结组别，这几项在测试前一次性设好。参数错了后面所有数据都白测，这一条天天有人栽。

空载试验升压到哪停

1. 加压方式：从低压侧加额定频率的额定电压，高压侧开路，用调压器慢慢升。仪器实时刷新三相电压电流功率和空载电流百分比，升到额定值稳住，按确认键锁定数据。

2. 电压门槛：试验电压达不到额定值时也能测，但误差大，只能用来检查有没有明显故障。要做损耗判定，电压必须到额定电压的80%以上，这个门槛是国标里写死的，别拿半截电压的数据去出报告。

负载试验短接这一手

1. 短接要求：低压大电流侧用专用短接线可靠短接，截面积不小于10平方毫米，接触面打磨干净、螺栓拧紧。短接不好接触电阻串进来，测出的损耗虚高，回头还得返工重测一遍。

2. 升流过程：从高压侧加额定频率的试验电压，让绕组电流升到额定值。现场条件不够时可以在三分之一额定电流下测，仪器自动把损耗和阻抗折算到额定电流条件，折算结果一并显示。

阻抗电压和铭牌对照

1. 对照方法：仪器给出校正后的阻抗电压百分比，与铭牌值比，偏差超范围要警惕。阻抗电压反映绕组的位置关系，运输磕碰、安装受力、受过短路电流冲击的变压器，这个数会变。

2. 偏差判断：实测与铭牌差得不多属于正常制造公差，差得明显就要结合绕组变形测试一起看。低电压短路阻抗对绕组位移比较敏感，是筛掉变形嫌疑的快办法。

温度折算出来的数字

1. 折算基准：负载损耗随绕组温度变化，国标规定油浸式以75摄氏度为参考温度，干式按绝缘耐热等级分别取100、120、145摄氏度。仪器按输入的当前温度自动折算，屏幕上同时列出几档结果。

2. 温度取值：当前温度要取变压器本体温度，最好用温度计实测，别拿气温糊弄。油浸式测油面温度再换算，数值差几摄氏度，折算结果就差一截，大容量变压器上更明显。

结果界面要看哪几行

1. 空载这边：实测空载损耗、校正到额定条件的空载损耗、查表得到的标准损耗、实测对国标的百分比偏差、空载电流百分比及其对国标值的偏差。型式判定结果也在这屏，能耗等级一眼能看到。

2. 负载这边：校正到额定电流的损耗值、阻抗电压、折算到各参考温度的损耗与阻抗、高压侧电阻和电抗。有源负载试验还能给出正序电阻与正序电抗，做进一步分析时用得上。

打印和数据留存

1. 现场出条：热敏打印机现场打结果，试品编号、试验人员、日期时间、额定容量、额定电压、铭牌阻抗、测量位置、施加电压电流、阻抗误差一行不落。监理要的就是这张纸，当场贴记录本最省事。

2. 回去归档：数据存在内部存储器里，容量测试数据能存两百组，可经接口或闪存盘传到计算机生成报告。同一台变压器留底后，过几年再测就有对比基准，老化趋势一目了然。

常见问答

问：交接试验是不是一定要做负载损耗？

答：新装变压器交接项目里损耗测试是必做的，空载损耗和负载损耗都要测，用来核对是否与铭牌和出厂值相符。只测空载不测负载，容量和阻抗就无从核对，等于只做了一半。

问：实测阻抗比铭牌大几个百分点正常吗？

答：制造公差允许有一定偏差，小范围波动正常。偏差明显偏大，先确认分接位置对不对、短接是否可靠、当前温度填得准不准，排除测量因素后再怀疑绕组变形，必要时上频响法复核。

问：新装配变损耗超标的常见原因有哪些？

答：空载损耗超标多与铁芯材质、叠片工艺、是否受过励磁冲击有关；负载损耗超标常出在绕组材质和截面、引线接触、套管连接上。也有测量侧的原因：短接不良、温度取值错、分接位置不对。
