春检第三天，一台35千伏主变的绝缘读数比去年掉了一大截，班组里有人主张直接报缺陷。老师傅没急着下结论，把表接上重新测了一遍吸收比和极化指数，两个比值一出来，事情就清楚了。现场判受潮，靠的不是某一个瞬时的数字，是比值的变化趋势。

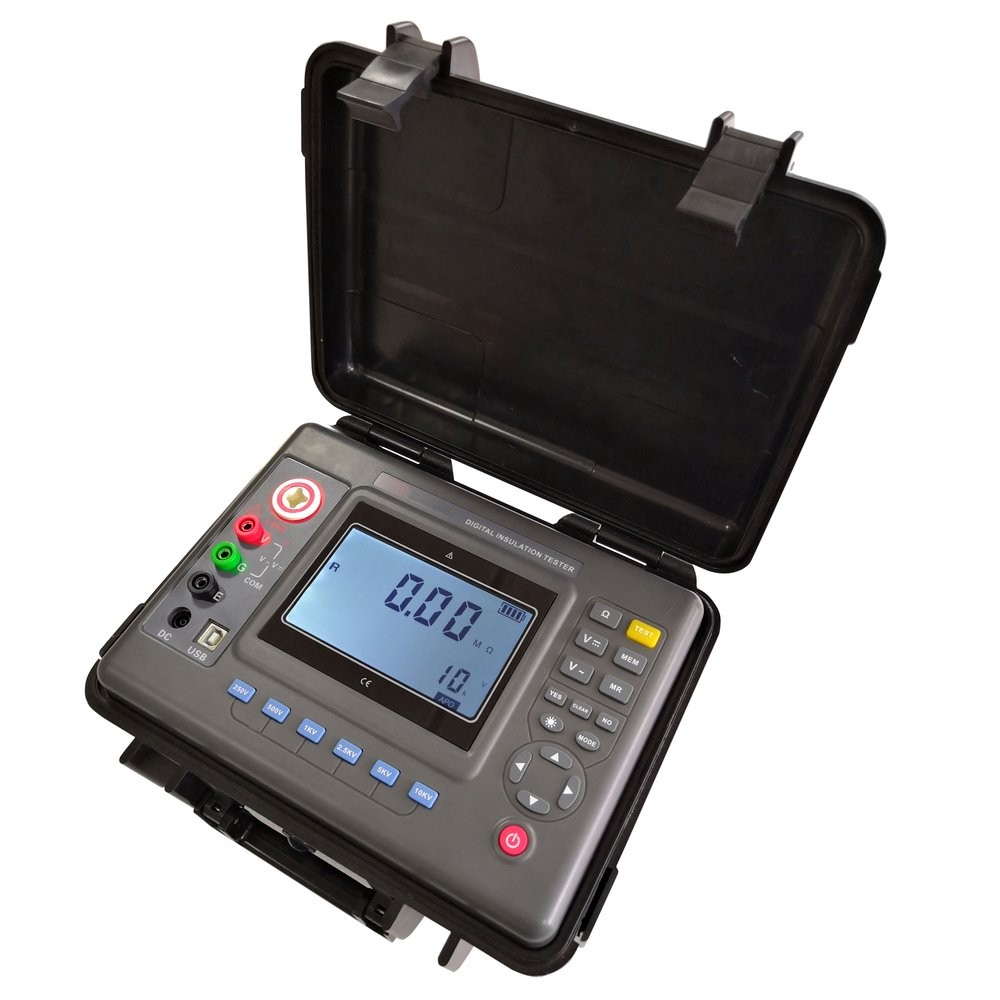

绝缘电阻测试仪

瞬时值只能当参考

1. 单次读数：绝缘电阻本身受温度影响很大，同一台变压器夏天和冬天测能差出几倍。单看一个60秒读数就下结论，最容易冤枉设备，也容易放过真受潮的那一台。

2. 看趋势才有用：把15秒、60秒、10分钟三个点连起来看曲线的斜率，干燥的绝缘随时间明显往上抬，受潮的绝缘曲线走平甚至往下掉。这条规律比任何绝对值都好使，也是现场拿比值说话的底气。

吸收比怎么读才不算错

1. 比值定义：吸收比是60秒时的电阻值除以15秒时的电阻值。绝缘干燥时这个比值通常不低于1.3，受潮或脏污之后分子分母接近，比值贴着1走，曲线几乎不往上抬。

2. 掐时间的讲究：人工掐表很容易慢半拍，15秒那个点差两三秒，比值就偏出不少。用能自动记录15秒、30秒、60秒、600秒电阻值并自动算出比值的机型，人为误差基本去掉。

极化指数为什么要等10分钟

1. 吸收过程：电机、短电缆这类小容量试品，一分钟吸收就走得差不多了；变压器、发电机、长电缆、电容器吸收过程能拖到十几分钟。吸收比只看前一分钟，反映不了全过程。

2. 比值定义：极化指数是10分钟时的电阻值除以1分钟时的电阻值。判据上一般要求不低于1.5，低于这个值说明绝缘里进了潮或者油质劣化。等待时间长，但这一步省不掉。

数值跳动的判断

1. 正常漂移：试品有吸收和极化过程，读数逐渐往大数值漂移或小幅上下跳动，说明书里明确写了属于正常现象。别一看到跳就怀疑仪表坏了，先看是不是顺着时间往上走。

2. 真异常：读数持续单向往下掉、或者在同一量级上大幅来回摆，多半是外部干扰或表面泄漏。这时候把滤波档调长压一压，再检查屏蔽端有没有接上。

与历年数据的纵向比较

1. 温度换算：历年数据要在相近温度下比才有意义，一般换算到同一参考温度再对照。同一台设备同一电压档，读数降到上年值的百分之几十以下，就要追查原因了。

2. 三相横向比：同一台电机或变压器的三相读数应当接近，某一相明显偏低，先查接线端子和瓷套表面脏污，把外部因素排除掉，再判内部受潮。三相一起低的，多半是环境或者整体受潮。

3. 换算的限度：温度换算本身是经验公式，不同设备的修正幅度差别不小。读数接近合格线时，别指望换算把它拉回合格区，这种时候等条件合适复测一次，比在纸面上凑数踏实。

实测中容易误判的几种情况

1. 表面泄漏：瓷套、套管表面脏污或者湿度大时，表面泄漏电流跟内部泄漏电流混在一起，总电流变大，算出来的电阻偏低。在瓷裙上用裸铜线绕几匝接到屏蔽端，把表面电流引走再读。

2. 残余电荷：上一次测完没放干净电就接着测，残余电荷顶着测量电压，读数会偏。每次测完等放电结束、高压警告符号消失再动测试线，顺序反了读数就不可信。

常见问答

问：读数是上年的三分之一，一定受潮吗？

答：不一定。先确认这次的电压档、测试时间、试品温度跟去年一不一样。排除这些，再看吸收比和极化指数，两个比值都往下走才指向受潮，只有一个瞬时值低，多半是表面脏污或者温度差。

问：绝缘读数很高是不是就不用管比值了？

答：不行。有些老旧绝缘绝对值仍然很高，但吸收比和极化指数已经掉到判据线以下，这是绝缘老化、吸潮的信号。只看绝对值会漏掉这一类设备，比值反而更灵敏。

问：测一台变压器要等多久？

答：只测绝缘电阻，一分钟出数；加测吸收比，也是一分钟多一点；再加极化指数，得等足10分钟。现场排工期按10分钟一台算，同时能测几台看有几个人、几块表，别把时间压太紧。
