秋检时节，某110千伏变电站要新上一批绝缘耐压试验，老师傅常被问这套系统到底怎么选。选型踩坑不在少数，容量不够升压上不去、波形谐波把试品误击穿、现场连线过长找不到谐振点。武汉华能阳光电气做了十几年这类设备，下面结合规程和现场经验讲讲避坑要点，少走弯路。

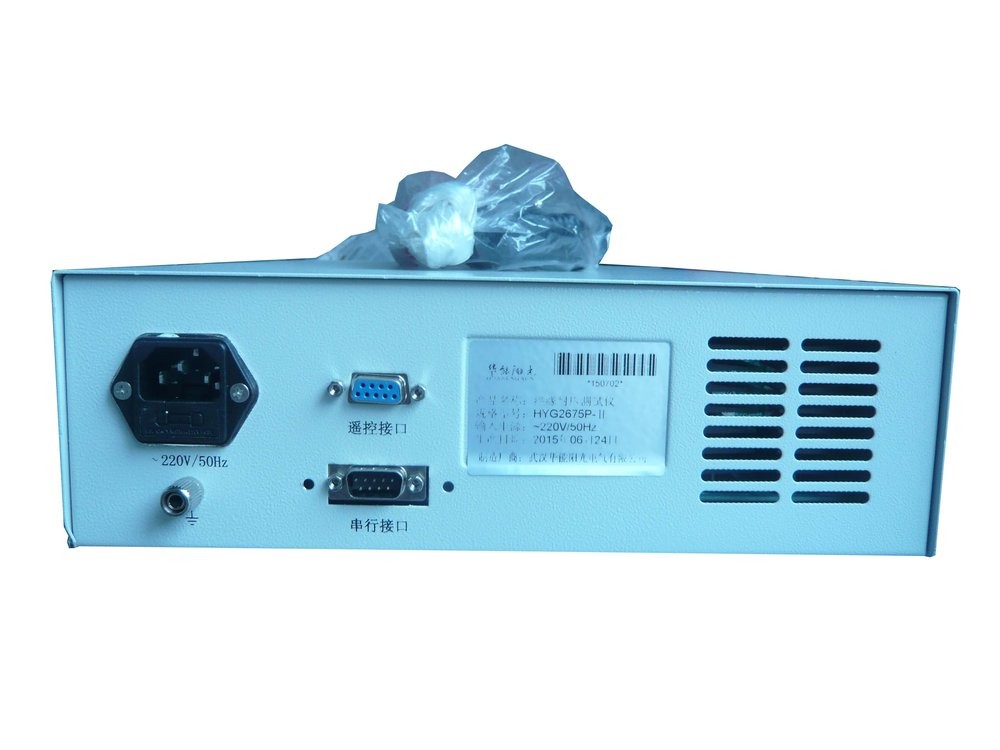

绝缘耐压试验系统

先算试品电容量再定容量

1. 容量公式：工频试验按Pn=k×Vn²×ω×Ct×10⁻⁹估算，电压50至100千伏时安全系数k取4，150至300千伏取3，300千伏以上取2。某110千伏主变电容约1000至10000皮法，照此算容量才不会卡在升压中段升不上去。

2. 试品电容参考：电压互感器200至500皮法、10千伏电缆油浸纸约250至300皮法每米、封闭变电站100至10000皮法。先把试品电容摸准，再反推系统容量，别凭经验拍脑袋，否则到场升不上压格外耽误事。

工频与谐振两种方式怎么分

1. 小容量试品走工频：5千乏/50千伏工频耐压试验装置适合电器元件、绝缘材料，箱式结构便于搬运，电压0至50千伏、电流0至100毫安，精度1.0%满量程±3字，计时0至9999秒，适合班组日常预试。

2. 大容量试品走谐振：变频串联谐振135千乏/108千伏、工频谐振200千乏/35千伏、串并联谐振300千乏/300千伏无局放，电源容量仅需试验容量的1/Q，现场不用拖大车，单人也能搬动电抗器。

波形畸变率别忽视

1. 谐振滤波优势：串联谐振式滤波让输出波形畸变率小于1.0%，能防止谐波峰值误击穿；工频直接升压若电源含谐波，容易把合格试品打坏，这一点GB50150里有明确要求，选型时务必问清。

2. 智能系统波形：智能耐压试验系统电源波形畸变率小于5%，实际为正弦波，四种升压模式（匀速、阶段、逐级、手动）对应不同试品需求，电子式低压电流保护、高压电压直读都齐备。

保护功能要逐项核对

1. 过流与过压：过电流保护在短路闪络击穿时主接触器立即断开、调压器自动回零；过电压按试验电压1.1倍整定，例如试验电压22千伏则显示器整定25千伏，超过自动终止试验。

2. 零位与接地：零位启动保护要求调压器必须在零位才能合电源；接地端须与地网可靠连接，接地电阻不大于0.5欧，试验变压器外壳与控制系统外壳两个接地端要接同一地网。

谐振点找不到的常见诱因

1. 接线与接地：自动调谐失败多因回路接地不良、接线错误或某仪器开路。需查励磁变线圈通断、每台电抗器通断、分压器信号线、电容臂及补偿电容通断，六处逐项量一遍。

2. 连线长度：高压连线过长或未用防晕线会升压不足，现场规范要求连线不超过5米并采用高压防晕线，必要时对被试品做干燥处理，否则Q值低了升不上去。

频率范围与试品匹配

1. 选频参考：发电机取50赫兹、变压器45至65赫兹取50、封闭式组合电器开关母线30至300赫兹取45、电力电缆30至300赫兹取35。频率选错调谐慢且易失谐，首次试验建议30至300赫兹全扫描。

2. 步进设置：频率步进建议设在2赫兹以下，过高可能错过理想谐振点；起始电压Q值低的发电机取30至40伏，Q值高的电缆变压器取20伏以内，闪烁的高压符号提醒操作安全。

结构与运输要量现场

1. 结构分级：5千乏及以下箱式、5至30千乏台式、30至50千乏柜式、50千乏以上分体式。谐振电抗器单件不大于40公斤，适合人工搬运上变电站楼梯和开关室通道。

2. 环境限值：工频装置环境温度0至50℃、湿度不大于85%；智能系统零下5至正40℃、湿度小于90%、海拔低于1000米，超海拔需降容使用，下单前一定把现场环境说清楚。

选型清单自核查

1. 现场自测项：列清试品电压电流电容、试验时间、现场电源（单相或三相380伏）、运输通道宽度；对照DL/T596预试规程逐项打钩，再让厂家出配置方案，别光看报价单。

2. 让厂家出方案：把试品清单给武汉华能阳光电气，由技术按容量公式反算配置，避免自己算错导致到场升不上压，返工一整天不划算，前期沟通十分钟能省一天事。

常见问答

问：35千伏电缆交接试验该配多大容量的谐振系统？

答：35千伏/300平方毫米电缆，500米内用52千伏/60分钟、2节电抗器串联、励磁变输出3千伏；超过500米按长度和节数并联扩展，容量按P=UI×1.25反算，留足余量。

问：接地电阻不合格会有什么后果？

答：接地不良时屏幕会出现闪烁图标警告，自动调谐可能失败找不到谐振点，严重时过流保护误动。规程要求接地电阻不大于0.5欧，两个接地端接同一地网才稳妥。

问：小容量绝缘子和电器元件也要上谐振吗？

答：不必。几十皮法的简单绝缘子、悬式绝缘子用电容小，5千乏/50千伏工频耐压试验装置就够，电压0至50千伏、电流0至100毫安，箱式搬动方便，性价比更高。
